Федеральное агентство по образованию
Российской Федерации
ГОУ ВПО «Российский химико-технологический университет имени Д. И. Менделеева»
Новомосковский институт (филиал)
Кафедра «ВТИТ»
Предмет «Надежность, эргономика, качество АСОИУ»
Расчетное задание
Выполнил: Пяткин М.А.
Группа: АС-05-1
Проверил: Прохоров В.С.
Выполнение:
Защита:
Новомосковск 2009г.
Задание:
По структурной схеме надежности технической системы, в соответствии с вариантом задания, требуемому значению вероятности безотказной работы системы γ и значения интенсивности отказов ее элементов λ требуется:
1) построить график изменения вероятности безотказной работы системы от времени наработки до уровня 0,1-0,2
2) определить γ процентную наработку технической системы
3) обеспечить увеличение γ процентной наработки не менее чем в 1,5 раза за счет:
а) повышения надежности элементов
б) структурное резервирование элементов системы
Все элементы системы работают в режиме нормальной эксплуатации (простейший поток отказов), резервирование отдельных элементов или групп элементов осуществляется единичными по надежности резервными элементами или группами элементов.
Условия для резервирования считаются идеальными.
| № |
, |
Интенсивности отказов элементов,
x10-6
1/ч |
| вар. |
% |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
| 15 |
85 |
0.01 |
1.0 |
5.0 |
0.2 |
5.0 |
0.1 |
--- |
Решение:
1. Исходную схему необходимо преобразовать:
Элементы 2,4 и 3,5 соединены последовательно, поэтому заменяем их квазиэлементом А и В соответственно. Вероятность безотказной работы этих квазиэлементов будет рассчитываться по формулам 1.1 и 1.2:
PA
= P2
·P4
(1.1)
PB
= P3
·P5
(1.2)
Элементы 9,10 и 11,12,13 соединены параллельно, поэтому заменяем их квазиэлементами C и D соответственно. Вероятность безотказной работы этих элементов будет рассчитываться по формулам 1.3 и 1.4:
PC
= 1- q9
·q10
= 1-(1- P9
)(1- P10
) (1.3)
PD
= 1- q11
·q12
·q13
= 1-(1- P11
)(1- P12
)(1- P13
) (1.4)
После замены элементов квазиэлементами схема примет вид:
Рисунок 1.1
Из схемы видно, что квазиэлементы А,В и элементы 6,7,8 представляют мостиковое соединение, а квазиэлемента C,D и элементы 14 – последовательное соединение, следовательно их можно заменить квазиэлементами E и F соответственно, а их вероятность безотказной работы будет рассчитываться по формулам 1.5 и 1.6 :
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
PE
= P6
·(1-(1- PA
)·(1- PB
))·(1-(1- P7
)·(1- P8
))+(1- P6
)·(1-(1- PA
·P7
)·(1- PB
·P8
))(1.5)
PF
= PC
·PD
·P14
(1.6)
Рисунок 1.2

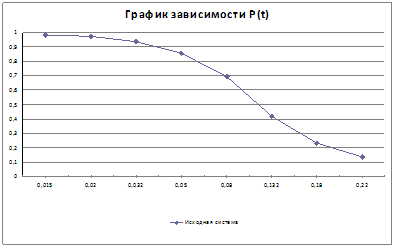

График изменения вероятности безотказной работы системы от времени наработки до уровня 0,1-0,2 для данной системы выглядит следующим образом:
Рисунок 1.3
2. Гамма процентная наработка технической системы: γ= 0,05166793*106
ч.
3. По заданию необходимо увеличить наработку технической системы до γ=0,077501895*106
ч.
а) Согласно исходным данным наименее надежными элементами являются: 4,5,6,7,8,11,12,13
Заменим элементы 4,5,6,7,8 с λ=5*10-6
1/ч на элементы с λ=3*10-6
1/ч, а элементы 11,12,13 с λ=5*10-6
1/ч на элементы с λ=4*10-6
1/ч
При этом вероятность безотказной работы системы вырастет с 0,709275434
до 0,851551701.
 б) Используем постоянно включенный резерв. Подключаем параллельно дополнительные элементы:
В этом случае вероятность безотказной работы системы вырастет с 0,709275434
до 0,958651513.

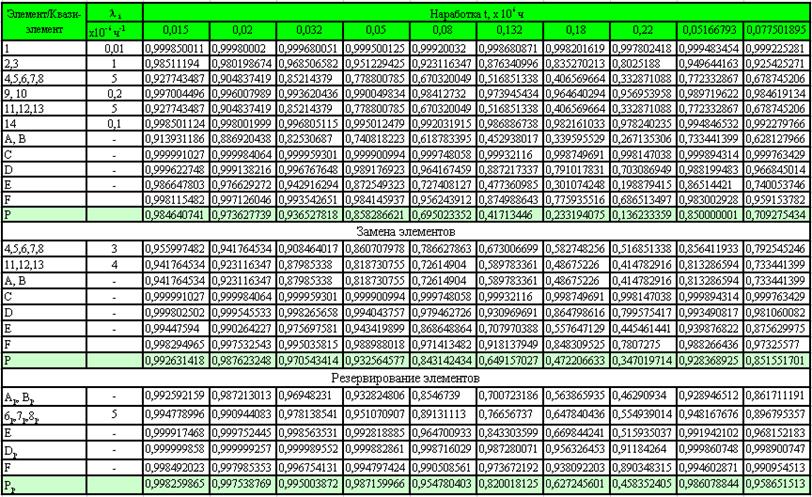

Приложение 1

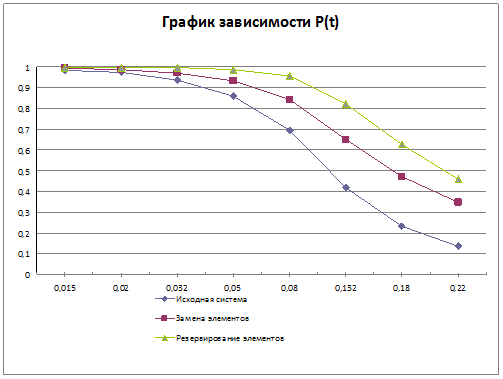

Приложение 2

|
