КОНТРОЛЬНАЯ РАБОТА
по основам безопасности жизнедеятельности
на тему:
ЯВЛЕНИЯ ПРИ СТЕКАНИИ ТОКА В ЗЕМЛЮ ЧЕРЕЗ ОДИНОЧНЫЙ И ГРУППОВОЙ ЗАЗЕМЛИТЕЛЬ
I.
Расчет одиночного вертикального заземлителя
Задание:
определить UПР
, UШ
и ток через тело человека для одиночного вертикального заземлителя радиусом r = 0,05 м и длиной l = 5 м, на расстоянии x = 2; 10; 20 м - для UПР
, и на расстоянии x = 0,8; 10; 20 м - для UШ
. Ток стекания в землю IЗ
= 30 А, удельное сопротивление земли rЗ
= 120 Ом×м, сопротивление тела человека Rh
= 1 кОм.

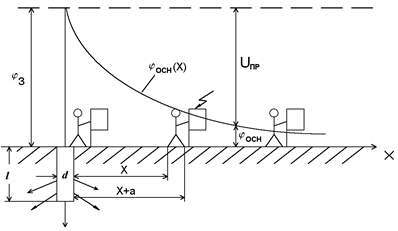

Уравнение потенциальной кривой
 .
Выполнение работы
1. Определим напряжение прикосновения при разных значениях x и ток через тело человека.
UПР
= jЗ
- jОСН
,
где jЗ
– потенциал заземлителя; jОСН
= jX
– потенциал основания.
 = 686,92 В.
а) x = 2 м
jX
= 188, 85 В;UПР
= 686,92 - 188,85 = 498,07 В;Ih
= UПР
/Rh
= 0,498 А.
б) x = 10 м
jX
= 55,17 В;UПР
= 686,92 - 55,17 = 631,75 В;Ih
= UПР
/Rh
= 0,632 А.
в) x = 20 м
jX
= 28,37 В;UПР
= 686,92 - 28,37 = 658,55 В;Ih
= UПР
/Rh
= 0,659 А.
2. Определяем напряжение шага по формуле:
 ,
где jX
– потенциал в точке x, jX
+
a
– потенциал в точке X+a; а = 0,8 м – расстояние шага.
а) x = 0,8 мUШ
= 290,30 – 212,93 = 77,37 В;
б) x = 10 мUШ
= 55,17 – 51,34 = 3,83 В;
в) x = 20 мUШ
= 28,37 – 27,30 = 1,07 В.
II
. Расчет защитного заземления
Задание: рассчитать групповой заземлитель для помещения длиной 60 м и шириной 30 м, в котором используется электрооборудование на напряжение 380 В, суммарной мощностью питающих трансформаторов РS
= 400 кВА. Удельное сопротивление грунта для вертикального электрода rВ
= 120 Ом×м и горизонтального электрода rГ
= 180 Ом×м. Тип заземляющего устройства контурный. Ток срабатывания релейной защиты IСР
= 90 А.
Выполнение работы
1. Определяем расчетный ток замыкания на землю IЗ
. Принимаем в качестве IЗ
ток срабатывания релейной защиты от межфазного замыкания IСР
IЗ
= 1,5×IСР
= 135 А.
2. Определяем требуемое сопротивление заземляющего устройства. Т.к. в нашем случае
U < 1000 В и РS
> 100 кВА, то получаем RЗ
= 4 Ом.
3. Вычерчиваем предварительную схему размещения электродов в этом устройстве.
Тип заземляющего устройства контурный. Вертикальные электроды имеет форму стержня круглого сечения и расположены у поверхности земли. Длина вертикальных электродов lВ
= 6 м, диаметр d = 0,1 м. Горизонтальные - в виде протяженной на поверхности земли полосы шириной b = 0,04 м и длиной lГ
= 6 м. Количество вертикальных электродов равно nB
= 30.
4. Определяем сопротивления вертикального и горизонтального электродов.
 Ом
 Ом,
где d = 0,5b = 0,02 м.
5. Находим для данного случая коэффициенты использования hВ
= 0,44 и hГ
= 0,24. Рассчитаем групповое сопротивление заземлителя
 Ом.
Сравним полученное расчетное сопротивление с требуемым. Должно выполняться следующее условие:
Следовательно, выбранная нами конструкция защитного заземления рассчитана верно.
|
