Міністерство освіти і науки України

Донецький національний університет

Фізичний факультет

Кафедра загальної фізики і дидактики фізики

До захисту допустити

Зав. кафедрою ЗФ та ДФ

К.ф.-м. н., доц. В.Ф. Русаков

«___»______________2009 р.

МАГІСТЕРСЬКА РОБОТА

на тему: «ФІЗИЧНІ ОСНОВИ РОБОТИ КОМП’ЮТЕРА »

Студента 5 курсу

кафедри загальної фізики і

дидактики фізики

Р.М. Філіпова

Науковий керівник:

к. пед. н., доц.

І.М. Пустинникова

2009

ЗМІСТ

ВСТУП.. 5

1 ФОРМИ ПОЗАУРОЧНОЇ РОБОТИ.. 7

1.1 Мета організації позаурочної роботи. 7

1.2 Можливості здійснення міжпредметних зв'язків в позакласній роботі з фізики 9

1.3 Розвиток пізнавальних інтересів учнів. 10

1.4 Вечори з фізики. 12

1.5 Засоби пропаганди фізики. 13

1.6 Роль науково-популярної літератури у формуванніпізнавальнихінтересів школярів. 14

1.7 Організація факультативних занять. 15

1.8 Форми проведення факультативних занять. 18

1.9 Семінарські заняття. 20

1.10 Гуртки. 23

2 ЕЛЕМЕНТИ НАВЧАЛЬНОГО ПОСІБНИКА.. 25

2.1 Дисплеї 26

2.1.1 Дисплей електронно-променевий. 26

2.1.2 Дисплей плоский. 27

2.2 Процесори. 29

2.2.1 Техпроцес. 30

2.2.2 Розмір КЕШа. 31

2.2.3 Тактова частота. 32

2.2.4 Два ядра і Hyper-Threading. 33

2.2.5 NX/XD-BIT. Набори інструкцій. 34

2.2.6 Вибір процесора. 35

2.3 Флеш-пам’ять. 37

2.3.1 Що таке flash-пам'ять?. 38

2.3.2 ROM.. 40

2.3.3 NVRWM: EPROM.. 41

2.3.4 Організація flash-пам'яті 44

2.3.5 Загальний принцип роботи елемента флеш-пам’яті 44

2.3.6 Багаторівневі елементи (MLC – Multi Level Cell) 48

2.4 Магнітний запис інформації 50

2.4.1 4,4 Мегабайта вагою в тонну. 50

2.4.2 Механіка HDD.. 52

2.4.3 Електроніка HDD.. 55

2.4.4 Різноманітність видівHDD.. 56

2.4.5 Гучні імена виробників HDD.. 58

2.4.6 Перпендикулярні перспективи запису. 59

2.4.7 SSD проти HDD.. 59

2.4.8 Перпендикулярний Hitachi 60

2.5 Прилади, в яких використовується лазер. 61

2.5.1 Мирний лазер. 61

2.5.2 Як все починалося. 62

2.5.3 Історія невидимки. 63

2.5.4 Компакт-диск. 65

2.5.5 Усередині оптичного привода. 67

2.5.6 Вибираємо привод. 70

2.5.7 Майбутнє сьогодні 71

2.5.8 Оптичний принцип запису та зчитування інформації 72

2.5.9 CD і DVD-ROM.. 72

2.5.10 Технологія Blu-Ray – наступник DVD.. 74

2.5.11 Вік голографії 81

2.5.12 Фізичний принцип роботи лазерного принтера. 82

2.5.13 Стисла історія розвитку лазерного принтера. 82

2.5.14 Формування зображення. 83

2.5.15 Принцип дії 83

2.5.16 Кольоровий друк. 86

2.5.17 Основні характеристики лазерних принтерів. 87

2.5.18 Фізичні процеси, що відбуваються при роботі копіювального апарату та лазерного принтера. 88

2.5.19 Технологія виготовлення фоторецепторів. 90

2.5.20 Зарядка. 90

2.5.21 Види коротронів. 91

2.5.22 Формування зображення. 91

2.5.23 Експонування. 92

2.5.24 Прояв. 93

2.5.25 Перенесення. 95

2.5.26 Відділення. 96

2.5.27 Закріплення. 96

2.5.28 Очищення. 97

2.5.29 Фотобарабан. 100

2.5.30 Лазер. 100

2.5.31 Напівпровідникові лазери. 105

3 РЕКОМЕНДАЦІЇ В ЯКИХ КЛАСАХ ТА ПРИ ВИВЧЕНІ ЯКИХ РОЗДІЛІВ ФІЗИКИ МОЖНА ВИКОРИСТОВУВАТИ ПІДІБРАНИЙ МАТЕРІАЛ.. 106

ВИСНОВКИ.. 109

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ.. 110

Додаток А.. 111

Додаток Б. 125

ВСТУП

Одним з факторів мотивації навчання дитини у школі є інтерес. Викладаючи за програмою матеріал з фізики, вчитель повинен пояснювати практичну та пізнавально-розвиваючу сторону цього предмета на уроках, проте він не завжди має на це час. Зараз спостерігається тенденція зменшення годин викладання фізики у школі при зростанні об’єму матеріалу, який учень повинен засвоїти. Вирішенням даної проблеми може стати позаурочна робота з учнями. Саме на позаурочних заняттях можна показати дітям, що така наука як фізика має не тільки теоретичну, а ще й прикладну (практичну) область вивчення. Головна мета вчителя – чітко з’ясувати для себе, що ж саме може викликати у учнів інтерес до фізики, чим їх можна зацікавити.

В епоху всесвітньої комп’ютеризації, персональний комп’ютер є одним з найбільших інтересів сучасних учнів. Зважаючи на це, можна використати на факультативах з фізики науково-популярний матеріал щодо принципу роботи окремих частин цього складного приладу, та пояснити їх роботу за допомогою фізики.

Об’єкт дослідження: позакласні заняття з фізики в школі.

Предмет дослідження: фізичні явища та процеси, які відбуваються при роботі окремих пристроїв комп’ютера.

Мета дослідження: мотивація учнів до вивчення фізики, розширення світогляду учнів з сучасних технологій, електронно-обчислювальної техніки шляхом позакласних занять.

Гіпотеза: з’ясування сутності фізичних явищ, які ми спостерігаємо у сучасних технологіях електронно-обчислювальної техніки, сприяє підвищенню інтересу учнів до фізики.

Для досягнення цієї мети і підтвердження гіпотези в процесі дослідження розв’язувались такі задачі:

1. Був проведений аналіз дидактичної, наукової літератури за методикою проведення позаурочних видів роботи.

2. Підібрано матеріал про сучасні технології, який можна використовувати на позаурочних заняттях з фізики.

3. Розроблені елементи методичного посібника для позаурочних курсів з фізики, який містить цікаві матеріали про сучасні комп’ютерні технології.

Аналіз літератури та бесіди з вчителями показали, що в школах такого матеріалу не дають, за винятком ввідного уроку з інформатики, але цього зовсім не достатньо. Тому цей матеріал можна реалізувати на позаурочних заняттях з фізики. Більш того, цей матеріал є суміжним з окремими темами, з нової шкільної програми, такими як: «Рідкі кристали та їх властивості», «Власна і домішкова провідність напівпровідників», «Застосування напівпровідникових приладів», «Магнітний запис інформації», «Люмінесценція», «Квантові генератори та їх застосування» і тощо.

1 ФОРМИ ПОЗАУРОЧНОЇ РОБОТИ

1.1 Мета організації позаурочної роботи

У системі розвитку підростаючого покоління важлива роль належить різним формам позаурочної роботи.

Резерв позаурочного часу може і повинен бути ефективно використаний для вирішення завдань різнобічного гармонійного розвитку школярів. Основними вимогами до організації позаурочної роботи з школярами є: органічна єдність навчальної і позакласної діяльності, цілеспрямованість, суспільно корисна спрямованість, цікавість всіх позаурочних занять, підвищення ролі самих дітей, органів дитячого самоврядування, взаємодія школи з позашкільними установами, громадськими і державними організаціями, батьками.

Розвиток учнів однієї вікової групи дуже неоднорідний. Не однаковий також інтерес учнів до вивчення фізики. Обмеженість часу і зарегламентованість форм організації навчання не дають можливості врахувати всі індивідуальні особливості учнів. Тому учитель розв'язує всі завдання поза межами школи, класу, уроку. Вся ця робота одержала назву позаурочної або позакласної.

Основною особливістю позаурочної роботи є її дуже слабка зарегламентованість. Вчитель вільний у виборі форм, змісту і методів роботи. Цінним є й те, що він має можливість залучати учнів до активної практичної діяльності. Тому проведення позаурочної роботи дозволяє формувати вміння і навички, творче мислення, здійснювати політехнічне навчання, профорієнтацію учнів, формувати моральні якості. І якщо можливості позаурочної роботи співпадають з завданнями, які стоять перед шкільною фізикою в цілому, то ефективність навчального процесу стає значно вищою.

Позаурочна робота порівняно давня форма організації роботи з учнями. Її корені ховаються в перших роках ХХ століття, а масового розвитку набула лише в середині ХХ століття.

Установилися різні форми позаурочної роботи. Одна з класифікацій здійснюється за мірою охоплення учнів, а саме:

- індивідуальна;

- групова;

- масова.

Усі види позаурочної роботи повинні бути добре організованими і узгодженими. Це можливо при використанні передового досвіду вчителів, результатів наукових досліджень вчених-методистів.

При аналізі навчально-виховних завдань позаурочної роботи з фізики необхідно керуватися принципом єдності цілей урочної і позаурочної роботи з школярами [2].

В процесі навчання фізики в загальноосвітній середній школі учні повинні опанувати глибокими і міцними знаннями основ науки фізики відповідно до сучасних вимог суспільного і науково-технічного прогресу, у учнів повинні бути сформовані прагнення до безперервного вдосконалення своїх знань, вміння самостійно поповнювати їх і застосовувати на практиці. Істотно обмежують ініціативу вчителя і учнів і жорсткі рамки навчального часу, відведеного навчальним планом на вивчення фізики. Проте було б помилкою вважати, що обмеженість навчального часу, відведеного на вивчення фізики, є основною причиною організації різних форм позаурочної роботи. Доучування того, що не встигли вивчити на уроці, ніяк не можна визнати за головне завдання позаурочної роботи з фізики.

Загальною відмінною рисою позаурочних занять з фізики повинна бути ознака добровільного вибору занять учнями за їх інтересами.

Організація різних форм роботи за інтересами дає учням можливість проявити свої індивідуальні схильності, виявити і розвинути здібності, отримати первинні уявлення про особливості трудової діяльності працівників певних професій [2].

Одним з провідних принципів організації позаурочної роботи з фізики є тісний зв'язок з обов'язковими заняттями з фізики. Цей зв'язок має дві сторони. Перша з них – опора у всій позаурочній роботі з фізики на знання і вміння учнів, які були отримані на уроках. Друга сторона – спрямованість всіх форм позаурочної роботи на розвиток інтересу учнів до фізики, на формування у них потреби до поглиблення і розширення знань, на поступове розширення кола учнів, які цікавляться наукою і її практичними застосуваннями.

Для того, щоб позаурочна робота сприяла розвитку пізнавального інтересу до фізики, в її основі повинна бути орієнтація на активну самостійну пізнавальну і практичну діяльність учнів. Тільки здобуті власною працею знання і уміння міцні, тільки вони приносять задоволення і упевненість в своїх силах, стимулюють прагнення до продовження процесу пізнання [2].

1.2 Можливості здійснення міжпредметних зв'язків в позакласній роботі з фізики

Позакласна робота відкриває найбільш сприятливі можливості для здійснення міжпредметних зв'язків, які головним чином стимулюють самоосвіту учнів: їх звернення до додаткової літератури, повторення навчального матеріалу з різних предметів під іншим кутом зору, розширення знань учнів в результаті організованого спілкування. Прикладами конкретних позакласних заходів з яскраво вираженими міжпредметними зв'язками можуть бути комплексні вечори, міжпредметні конференції, виставки профорієнтацій, міжпредметні КВК і ін. Здійснюючись в різноманітних формах позакласної роботи, міжпредметні зв'язки укріплюють предметну систему навчання, розвивають інтерес учнів до самого процесу пізнання [4]. Аналіз досвіду здійснення позакласної роботи школярів на основі міжпредметних зв'язків дозволив виділити ряд педагогічних умов, що забезпечують ефективність в організації такої роботи:

- висунення комплексної проблеми, що дозволяє групувати знання з різних предметів навколо одного об'єкту пізнання;

- включення виховних завдань, питань практичної діяльності учнів в позакласні заходи міжпредметного змісту;

- опора на вже присутні стійкі інтереси школярів і вміння знайти таку спільну роботу для учнів з різними інтересами, яка викликала б потребу у вивченні загальної для них галузі знання;

- закріплення, розширення і поглиблення в позакласній роботі обсягу знань, умінь і навичок, отриманих на уроках, використання науково-популярної літератури з різних предметів, тісний зв'язок навчальної і позакласної роботи [4].

1.3 Розвиток пізнавальних інтересів учнів

Одне з найважливіших завдань позаурочної роботи з фізики – розвиток пізнавального інтересу. Без інтересу учнів до пізнання методично правильно побудований урок з викладом матеріалу на найвищому науковому рівні, із залученням необхідних прикладів з практичного життя не дасть бажаного результату. Як писав видатний радянський педагог В. О. Сухомлинський: «Всі наші задуми, всі пошуки і побудови перетворюються на прах, якщо немає у учня бажання вчитися».

Звичайно, розвиток пізнавального інтересу є завданням не тільки позаурочної роботи. Це завдання вчитель не повинен залишати поза увагою на жодному уроці. Проте позаурочна робота має ряд особливостей, що дозволяють внести істотний вклад до рішення цієї задачі [2].

Особливостями позаурочної роботи з фізики, які підвищують її ефективність, є можливість більшої, ніж на уроці, індивідуалізації роботи з учнями, надання кожному школяру можливості вибору занять за його інтересами, роботи в темпі, відповідному його бажанням і можливостям. Велике значення має і той факт, що ця діяльність не регламентується умовами обов'язкового досягнення якихось заданих результатів і при правильному підході керівника вона обов'язково є успішною для учня. Розвиток пізнавального інтересу до фізики і її практичних застосувань на позаурочній роботі забезпечується широким залученням елементів цікавої науки і техніки, знайомством з новітніми досягненнями науки і сучасного виробництва [2].

Перед вчителем не стоїть завдання залучення до позаурочної роботи всіх учнів, але кожного учня, який цікавиться фізикою, вчитель повинен виділити і знайти відповідну його індивідуальним особливостям форму, яка задовольняла б його та сприяла розвитку інтересу до предмета. Одним учням можна рекомендувати відвідувати факультативні заняття або фізичний гурток, іншим – участь в роботі технічних гуртків, третім порекомендувати цікаві книги або науково-популярні статті з фізики. Багато учнів мають схильність до самостійного виконання дослідів в домашніх умовах. Ця діяльність також вимагає керівництва з боку вчителя. Школярам, що виявляють підвищену цікавість до рішення задач, можна порекомендувати систематичну участь в конкурсі журналу «Квант», підготовку до участі в шкільній фізичній олімпіаді.

Враховуючи індивідуальні інтереси і схильності окремих учнів, вчитель повинен постійно пам'ятати про те, що будь-яка позаурочна робота з фізики з частиною учнів повинна обов'язково сприяти розвитку пізнавального інтересу всіх учнів на уроках фізики. Хоча це може показатися дивним, але навіть серед учасників занять фізичного гуртка досить часто зустрічаються школярі із слабо розвиненим пізнавальним інтересом до вивчення фізики. Тому обов'язковий елемент позаурочної роботи – пробудження або розвиток пізнавального інтересу до систематичного і глибокого вивчення шкільного курсу фізики. Для цього потрібно постійно, але не нав'язливо відзначати, що для пояснення цікавих дослідів і рішення цікавих задач, розуміння сутності новітніх досягнень науки і техніки потрібні знання з фізики, що отримуються в шкільному курсі [2].

Розвиток стійкого пізнавального інтересу до фізики у частини учнів в класі є дуже сильним чинником, який сприяє виникненню і розвитку інтересу до фізики у решти школярів.

Розвитку пізнавального інтересу сприяє використання на уроках фізики результатів, отриманих окремими школярами на позаурочних заняттях. До таких результатів можна віднести доповіді учнів з тем, пов'язаних з матеріалом, що вивчається на уроці [2].

1.4 Вечори з фізики

Найбільш поширеними серед масових заходів у позаурочній роботі є вечори фізики. Це форма, яка поєднує всі найбільш цікаві форми роботи і має велику активізуючу дію на учнів. Вечори фізики поділяються на тематичні та цікавої фізики.

Тематичні вечори присвячуються певній темі шкільної програми, або якій-небудь проблемі науки фізики. Наприклад, "Механіка в космосі", "Надпровідність в техніці", "Проблеми електроніки" і т.п.

Вечори цікавої фізики переносять акцент на зацікавлення учнів фізикою і частіше організовуються для учнів 7-8 класів.

Вечір цікавої фізики готується заздалегідь. Перш за все складається його план. Один з таких планів має вигляд:

1. Вступ і відкриття вечора.

2. Вибір журі.

3. Цікаві повідомлення.

4. Цікаві досліди.

5. Вікторина.

6. Підведення підсумків і нагородження переможців.

Як правило, ведучими вечора виступають учні, заздалегідь підготовлені вчителем. У склад журі обирають кращих учнів, але обов'язково там повинен бути вчитель, який виконує роль консультанта і арбітра.

Під час вечора учні слухають доповіді, спостерігають досліди, беруть участь у їх обговоренні. Журі реєструє правильні відповіді і визначає переможців, нагородження яких проводиться наприкінці вечора.

Вечори цікавої фізики можуть проводитися також у формі КВК. Частина учнів і гуртківців залучається до підготовчої та агітаційної роботи. Вони виготовляють цікаві оголошення, випускають фізичну газету, організовують виставку фізичних приладів. Тематичні вечори мають простішу структуру, але повинні обов'язково містити елемент змагання. З цією метою часто організовують тематичні вечори цікавої фізики.

1.5 Засоби пропаганди фізики

Шкільні засоби пропаганди фізики мають декілька видів:

- фізичні газети;

- фізичні бюлетні;

- вікторини.

Випуск фізичної газети присвячується певній події: річниці видатного вченого, відкриття, вечору фізики, початку вивчення нової теми. Їх оформлення і підбір матеріалів здійснюють учні під керівництвом учителя. Газета повинна містити цікавий матеріал і бути добре ілюстрованою.

Фізичний бюлетень випускається частіше, ніж газета. Він доповнює її, оскільки містить оперативний матеріал про цікаві події в фізиці на даний час. Тому він має менший обсяг і слабкіший зображальний ряд.

Фізичні вікторини можуть бути як елементом вечора фізики, так і самостійним елементом активізації учнів поза уроком. Їх зміст складають цікаві запитання або короткі задачі з усього курсу фізики або окремих розділів. Якщо вікторина проводиться самостійно, то всі її запитання пропонуються учням у вигляді великого плакату. Рядом з ним вивішується скринька, в яку учні опускають письмові відповіді. За відповідями визначаються переможці, які певним чином відзначаються.

Якщо ж вікторина є складовою частиною вечора, то і запитання, і відповіді на них подаються в усній формі. Відзначення переможців здійснюється в рамках вечора.

1.6 Роль науково-популярної літератури у формуванні пізнавальнихінтересів школярів

Величезне значення в вихованні у школярів інтересу до фізики має науково-популярна література.

Прагнення школярів до знань зазвичай супроводжується зростаючим інтересом до науково-популярної літератури. Читання таких книг викликає у учнів бажання проводити досліди, спостереження, конструювати. Часто ці книги здійснюють вплив на розвиток навчальних інтересів школяра і навіть на виділення одного, центрального інтересу, який відіграє важливу роль у виборі професії.

Проте головне завдання вчителя полягає не стільки в роботі з учнями, інтерес яких до фізики вже склався, скільки в пропаганді фізичних знань серед групи учнів, які займаються фізикою з примусу. Викликати у них бажання вивчити фізику і виховати інтерес до її вивчення – почесне завдання вчителя фізики [3].

Гарні науково-популярні книги є необхідним доповненням у вихованні інтересів школяра. Ці книги вчать дітей спостерігати життя в конкретних обставинах, допомагають їм пов'язати шкільні предмети із спостережуваними в житті явищами, примушують їх активно мислити [3].

Досвід показує, що у ряді випадків школярі (навіть старшокласники), у яких не було достатнього інтересу до навчальних занять, в результаті читання науково-популярних книг з фізики змінювали своє ставлення до предмета, робили фізику основою майбутньої професії.

Позитивний вплив науково-популярної літератури не вичерпується тільки тим, що вона допомагає пробудити у школярів інтерес до предмета. Вона дозволяє значно розширити і поглибити знання школярів, наближає їх до проблем сучасної науки.

Разом з тим формується читацький смак учнів; вони отримують досвід самостійної роботи з книгою. У школярів виробляється вміння публічно виступати, відбирати з великої кількості матеріалу необхідний для даної теми [3].

1.7 Організація факультативних занять

Одним з видів позаурочної роботи є факультативи. Саме на факультативі учень має можливість здобути ті знання, які йому цікаві.

При підготовці до нового навчального року організаторам факультативних занять доводиться вирішувати не тільки навчально-методичні, але і організаційні питання: де проводити заняття, кому доручити педагогічну роботу на факультативі, яким критерієм керуватися при відборі навчальних груп, учнів для комплектування, і т.д. Вирішення цих питань, а також обрання тематики занять, вибір програми залежать перш за все від навчально-матеріальної бази школи і кваліфікації педагогічних кадрів. При цьому важливе значення, як ми зараз побачимо, має вибір виду занять. Програмами передбачено два основні види занять: додаткові розділи і питання до систематичного курсу фізики і спеціальні факультативні курси. «Додаткові розділи і питання» є курсом, що розвиває і доповнює факти, отримані на уроках фізики, і вивчається паралельно з основним курсом з деяким запізнюванням в часі. Робиться це для того, щоб вивчення даної теми факультативного курсу було логічним продовженням і поглибленням відповідної теми основного курсу фізики.

Спеціальні факультативні курси присвячуються головним чином загальним проблемам фізики, вони охоплюють не окремі теми, а цілі розділи фізики, фізики і астрономії, фізики і технічних дисциплін. До таких курсів можна віднести «Закони збереження в механіці», «Фізика космосу», «Будова і властивості речовини». Спеціальні курси дають учням додатковий об'єм спеціальних знань, практичних навичок та вмінь. Наприклад, при вивченні курсу «Фізичні основи електроніки» учні отримують не тільки новітні уявлення про природу електричної провідності, але і знайомляться з будовою таких приладів і пристроїв, як реле, електронні підсилювачі, генератори, лічильники елементарних частинок, отримують певні навички і уміння роботи з цими приладами, досліджують їх характеристики.

Кожний з розглянутих видів факультативних занять має свої переваги і недоліки, врахування яких дозволяє раціонально підійти до обрання структури факультативних занять, виходячи з конкретних можливостей і місцевих умов школи.

Спеціальні факультативні курси вимагають від вчителя, як вже вказувалося, деяких додаткових знань (наприклад, з електротехніки, радіотехніки, теоретичної фізики).

Для постановки демонстраційного експерименту і лабораторного практикуму може знадобитися деяка спеціальна апаратура [1]. Спеціальні курси відвідують, як правило, невеликий контингент учнів з вже вираженими здібностями, інтересами і схильностями.

Отже, такі заняття можуть бути успішними в старших класах, бо старшокласники проявляють стійкіші інтереси до тієї чи іншої галузі науки і техніки; майбутньої трудової діяльності.

Для ведення спеціальних факультативних занять рекомендується залучати висококваліфікованих фахівців з числа інженерно-технічних працівників підприємств, працівників вищої школи, науково-дослідних установ.

Проте практика показала, що ці фахівці, що не мають педагогічного досвіду, часто обходять фізичну основу матеріалу, що розглядається. При такому викладанні виникає небезпека перетворення факультативних занять з фізики в спеціалізований, самостійний технічний курс, заняття зводяться до виробничого навчання, а не до політехнічного навчання фізики.

Практика показала, що гарні результати дає проведення занять з окремих курсів безпосередньо у вищих навчальних закладах і науково-дослідних інститутах на базі лабораторій цих установ. В цьому випадку читання окремих тем можна доручати різним фахівцям, зберігаючи право загальної координації за керівниками занять.

Правда, не всі школи можуть організувати факультативні заняття в інститутах і окремих спеціалізованих лабораторіях, тому кожна школа повинна поступово поповнювати обладнання кабінету фізики і фонд необхідної літератури, підвищувати кваліфікацію вчителів, щоб проводити і удосконалювати такі курси в школі.

Є одна обставина, з якою не можна сперечатися: заняття поза школою ускладнюють координацію роботи курсів з роботою викладачів фізики, виникає деяка відірваність школярів від повсякденного життя школи. З цієї точки зору зручно, щоб факультативні заняття проводилися безпосередньо в школі силами вчителів фізики. Це дозволить реалізувати ряд переваг, забезпечується можливість тісно координувати факультативні заняття з викладанням основного курсу фізики і з практикумами, які проводяться з трудового навчання. Життя школи, питання виховання, суспільні заходи не залишаються в стороні від сфери діяльності учнів, що відвідують факультатив.

Якщо школа не в змозі забезпечити проведення факультативних занять за різними темами і курсами, можна кооперувати роботу декількох близько розташованих шкіл. Кожна школа організовує факультатив за своїми можливостями, а навчальні групи формуються із зацікавлених учнів різних шкіл.

Визначивши місце і характер факультативних занять, слід провести попередній вибір програм. Відбір факультативних курсів і окремих тем в них визначається необхідністю формування і розвитку знань учнів про основні фізичні теорії і ідеї, необхідністю вивчення фундаментальних законів природи [1]. Серед них: закони збереження, атомно-молекулярне вчення, статистичні уявлення, закони термодинаміки, електронна теорія, основи теорії відносності, деякі поняття квантової механіки, питання астрофізики та ін.

Слід провести роз'яснювальну бесіду з школярами, розповісти їм про зміст факультативних курсів, про теоретичні знання і практичні уміння і навички, які вони отримають в процесі навчання, дати можливість учням висловити свої побажання.

Приступаючи до остаточного вибору програми, треба окрім навчально-матеріальної бази, особистісних даних вчителя, побажань учнів, врахувати наявність навчальної літератури в школі і бібліотеках населеного пункту, фонд навчальних і технічних засобів навчання. Після цього можна подати навчальні програми на обговорення педагогічної ради. Познайомивши учнів з остаточним варіантом програм, можна приступити до формування навчальних груп.

Формування факультативних класів проводиться на основі принципу строгої добровільності; учні вибирають факультативний курс за своїм смаком, виходячи з своєї зацікавленості, а не з примусу. Проте, записавшись в ту або іншу групу, учень зобов'язаний акуратно відвідувати заняття, вільні відвідини неприпустимі, оскільки це призводить до ослаблення дисципліни і на уроках обов'язкових предметів.

Все сказане переконує нас в тому, що організація факультативних занять – відповідальна і серйозна робота [1].

1.8 Форми проведення факультативних занять

При всій свободі вибору форм організації і методів проведення факультативних занять з фізики вчитель не має права замінювати лабораторні і практичні заняття, передбачені програмою, теоретичними заняттями. Самостійний фізичний експеримент учнів у формі виконання фронтальних лабораторних і практичних робіт, фізичного практикуму, індивідуальних експериментальних завдань і конструкторських завдань є обов'язковою складовою частиною системи поглибленого вивчення фізики [2].

Факультативні заняття є формою диференційного навчання, що зберігає всі переваги єдиної системи шкільної освіти і яка дозволяє розвивати індивідуальні інтереси і здібності учнів. За своїми організаційними принципами вони займають проміжне положення між обов'язковими уроками і заняттями в гуртках. Необов'язковість вибору даного факультативного курсу – риса, що об'єднує факультатив з гуртком. Рисою схожості із заняттями з вивчення обов'язкового курсу є існування єдиних програм, якими визначається тематика факультативів.

На факультативі заняття організуються за інтересами учнів. На цій підставі іноді висловлюється пропозиція не розрізняти гурток і факультатив. Проте при спільності завдань (розвиток інтересів і здібностей учнів) факультатив відрізняється від гуртка систематичністю навчання за певною програмою [2].

Мета поглиблення знань, розвитку інтересів і здібностей учнів, їх професійної орієнтації існувала і до введення факультативних занять в практику роботи школи. Для їх вирішення застосовувалися (і застосовуються донині) різні форми і методи роботи на уроках, в позакласній і індивідуальній роботі з учнями. Позитивний досвід, накопичений школою в рішенні цих задач, повинен бути можливо повніше використаний в практиці проведення факультативних занять.

Одним із завдань факультативних занять є формування потреби до продовження навчання при будь-якому виборі подальшого життєвого шляху. При пошуках різних форм і методів розвитку інтересу до фізики не слід забувати, що значна частина учнів старших класів записується на факультатив, переслідуючи практичну мету – підготовку до вступу до ВНЗ. Знехтувати цим фактом не можна, проте розглядати факультатив як підготовчі курси до складання іспитів до ВНЗ було б в принципі неправильно. Факультатив повинен дати можливо повніше уявлення про фізику як науку, про методи дослідження у фізиці, про можливі шляхи використання фізичних знань в сучасній техніці.

Для надання допомоги учасникам факультативу у виборі професії потрібно знайомити їх не тільки з тими труднощами, які зустрінуться на іспиті під час вступу до ВНЗ, але і з особливостями системи навчання в інституті, важкими і привабливими сторонами діяльності в роботі фахівців після закінчення ВНЗ. У старших класах викладання нового матеріалу вчителем на факультативі може наближатися до форми вузівської лекції, а замість досвіду учнів можна використовувати систему семінарських занять. Звичайно, при цьому слід враховувати вікові особливості учнів і не намагатися упровадити в школу буквально методи роботи вищих навчальних закладів.

Практика показує, що навіть при вдалому виборі теми лекції, інтерес учнів 10-11 класів різко падає, якщо її тривалість перевищує одну годину, утомливими виявляються і двогодинні семінари. Тому необхідно зробити різноманітними форми роботи впродовж двогодинного заняття. Наприклад, заняття може починатися півгодинною або годинною лекцією вчителя, потім продовжуватися у формі семінару або практикуму за рішенням завдань і завершуватися виконанням фронтальної лабораторної роботи або експериментального завдання [2].

1.9 Семінарські заняття

Семінарські заняття — обговорення класним колективом підготовлених учнями доповідей, рефератів, повідомлень, головних питань з основного розділу (чи кількох розділів).

Семінари сприяють формуванню вміння самостійно засвоювати знання, аналізувати, синтезувати, абстрагувати, конкретизувати, узагальнювати, розвивають увагу, мислення, інтерес до навчального предмета. Проводять їх здебільшого у старших класах. У них беруть участь всі учні класу. Семінари складаються з двох взаємопов'язаних ланок — самостійного вивчення учнями матеріалу та обговорення результатів їх самостійної пізнавальної діяльності.

Учитель заздалегідь визначає тему, мету і завдання семінару, формулює основні та додаткові питання, розподіляє завдання між учнями з урахуванням їх індивідуальних можливостей, добирає літературу, проводить групові й індивідуальні консультації, перевіряє конспекти. Результати самостійної роботи учні подають у вигляді плану чи тез виступу, конспекту основних джерел, доповіді чи реферату. Обговорення відбувається у формі розгорнутої бесіди (переважно евристичної), повідомлення, коментованого читання першоджерел чи доповідей.

Заняття розпочинається вступним словом учителя, в якому він нагадує завдання семінару, порядок його проведення, рекомендує, на що необхідно звертати увагу, що слід записати в робочий зошит.

Семінарські заняття поділяють на підготовчі (просемінарські), власне семінарські заняття (9 —11 клас), міжпредметні семінари-конференції.

Просемінарське заняття є перехідною формою організації пізнавальної діяльності учнів: від уроку, через практичні й лабораторні заняття, в структурі яких є окремі компоненти семінарської роботи, до власне семінарів. За навчальною метою їх поділяють на семінари-повторення та систематизації знань, умінь і навичок; семінари вивчення нового матеріалу; комбіновані (змішані) семінари. Кожна з цих груп поділяється на семінари-бесіди, семінари-обговорення, комбіновані семінари. Перша група просемінарських занять за структурою, способом проведення мало чим відрізняється від звичайних уроків, наступні більш наближені до семінарів.

Власне семінарські заняття проводять у IX—X класах. За дидактичною метою виділяють: семінари вивчення нового матеріалу, семінари узагальненого повторення, комбіновані; за способом проведення: розгорнуті бесіди, коментоване читання, доповіді та повідомлення, вирішення завдань, комбіновані семінари.

Методична особливість семінару-розгорнутої бесіди полягає в тому, що його тему поділяють на невеликі за обсягом, органічно пов'язані між собою, питання, вирішення одного з яких веде до вирішення наступного. Бесіда починається з постановки питання. Після закінчення виступу доповідача учаснику ставлять додаткові питання, за необхідності учитель надає можливість бажаючим доповнити відповідь товариша. Завдяки цьому бесіда з одним учнем поступово переходить у бесіду з усім класом.

Семінар-доповідь покликаний розкрити певну проблему у вигляді тез та аргументів. Перед його проведенням учитель визначає опонентів, рекомендує учням літературу за темою, допомагає скласти план і тези виступу. Доповідач послідовно викладає свої думки, аргументує їх фактами, ілюструє прикладами. Схожі за змістом на семінар-доповідь семінарські заняття, на яких обговорюються реферати і творчі письмові роботи учнів. Учитель організовує взаєморецензування письмових робіт, знайомиться з роботами і рецензіями на них, відбирає найбільш вдалі роботи для обговорення на занятті.

Головне завдання коментованого читання — навчити учнів глибоко розуміти, аналізувати і правильно тлумачити текст. Учитель на конкретних прикладах демонструє учням, як правильно коментувати, уникаючи помилок.

Семінар-вирішення завдань проводять після засвоєння учнями матеріалу з певної теми чи розділу. Учитель заздалегідь дає учням декілька завдань (з неповними чи зайвими даними) для самостійного вирішення, список необхідної літератури. На семінарі учні аналізують правильні та неправильні, вдалі й невдалі рішення.

Семінар-диспут є проміжним видом між семінаром-розгорнутою бесідою та семінаром-доповіддю. Нова інформація засвоюється в процесі обговорення протилежних поглядів. На консультації учитель дає питання, в яких повинні бути явні чи приховані протиріччя. Це спонукає учнів думати, сперечатися, обстоювати власну точку зору. Учитель спрямовує думки учнів за допомогою питань, доброзичливих реплік, конкретних зауважень, логічних міркувань, переконує у правильності чи помилковості їх суджень.

Міжпредметний семінар є найскладнішим типом шкільного семінару, головне завдання якого — забезпечити усвідомлення учнями міжпредметних зв'язків, систематизувати знання, вміння, навички, підбити підсумки роботи. Відрізняється від звичайних семінарських занять масштабністю проблем, запропонованих для обговорення, узагальненням та систематизацією навчального матеріалу з різних предметів. Міжпредметний семінар проводить учитель предмета, питання якого є стрижневими у проблематиці заняття.

1.10 Гуртки

Однією з найскладніших і найпоширеніших групових форм організації позаурочної роботи є фізичні гуртки.

Організації гуртка повинна передувати велика підготовча робота. Суть її полягає в тому, що учнів інформують про майбутній гурток, основні напрями його роботи. Для цього використовуються не тільки шкільні засоби інформації, а й індивідуальні та групові бесіди з учнями. Великий ефект дає проблемна організація навчальної роботи з фізики, коли на уроці вчитель аналізує ту чи іншу проблему і пропонує знайти її розв'язання на заняттях гуртка.

Фізичні гуртки можуть мати різні спрямування в залежності від підготовки і власних уподобань учителя, який вестиме цей гурток, а також від початкових інтересів і побажань учнів.

У залежності від тематики роботи гуртки можуть бути:

1. Теоретичні (історія фізики, розгляд певних теоретичних питань фізики, розв'язування задач).

2. Фізико-технічні (моделювання, радіотехнічні, авіамодельні і т.п.).

3. Експериментальні (конструювання фізичних приладів, проведення фізичних дослідів і досліджень).

4. Комплексні (загальнофізичні).

Після вивчення тематики гуртка і належної агітаційної роботи проводиться організаційне засідання, на якому затверджується план роботи, обираються керівні органи гуртка (староста, редколегія, завгосп). Практика показує, що оптимальною кількістю членів гуртка буде 10-15 чоловік. Якщо ж запишеться більша кількість, то це не може служити причиною для пере набору учнів.

На першому занятті з'ясовується розпорядок роботи гуртка, учні вибирають запропоновані вчителем завдання для індивідуальної роботи. Якщо гурток об'єднує учнів різних вікових груп і з різним гуртковим стажем, то доцільно створити невеликі бригади по 2-3 чоловіка на чолі зі старшим і більш досвідченим учнем. Цим досягається взаємонавчання і обмін досвідом.

Робота планується таким чином, щоб теоретичні заняття чергувалися з практичними. Результати роботи висвітлюються на спеціальних залікових заходах: виставках, вечорах, конференціях.

У окремих випадках організовуються творчі групи. Вони комплектуються з добре підготовлених учнів, які об'єднуються спільним інтересом в певній галузі фізики. Такі групи дають можливість ефективно готувати майбутніх учасників олімпіад різних рівнів. Творчі групи є, також, важливою організаційною формою роботи МАН (Малої Академії наук).

2 ЕЛЕМЕНТИ НАВЧАЛЬНОГО ПОСІБНИКА

Вчитель повинен активізувати мотивацію учнів до вивчання фізики. Найкращим способом мотивації є надання дітям тієї інформації, яка їм буде цікава, тому вчителю потрібно з’ясувати, що саме може зацікавити дітей.

У вік глобальної комп’ютеризації та Інтернету, комп’ютер стає невід’ємною частиною повсякденного життя кожної людини, особливо більш молодше покоління. Якщо розглянути окремі складові частини такої електронної техніки, як сучасна електронно-обчислювальна машина, то можна спробувати роз’яснити учням фізичні принципи роботи цих елементів та фізичні явища, які можна спостерігати при їх роботі.

Викладаючи за програмою матеріал з фізики, вчитель повинен:

1. якісно викладати матеріал;

2. пояснювати практичну та пізнавально-розвиваючу сторону цього предмету на уроках;

3. займатися розвитком учнів під час позакласних занять.

Зараз спостерігається тенденція зменшення годин викладання фізики у школі при зростанні об’єму матеріалу, який учень повинен засвоїти, тому вирішенням проблеми розвиваючої складової навчання може стати саме позаурочна робота з фізики.

Серед усіх видів позакласної роботи з учнями, найкращим до засвоєння цікавого матеріалу підходять факультативні заняття з фізики та заняття в гуртках. Для проведення позаурочних занять з фізики можна використати науково-популярний матеріал, щодо будови і принципу роботи окремих частин комп’ютерної техніки, та пояснити їх роботу за допомогою фізики. Для цього вчителеві необхідно зібрати та систематизувати цікавий, добре підібраний матеріал, який можна використовувати на позаурочних заняттях. Цей матеріал повинен йти як логічне завершення викладання основного курсу фізики; це залежить від відведеного часу для проведення позаурочних занять та, насамперед, майстерності вчителя. Такий підхід навчання та загального розвитку учнів також сприятиме їх самостійній роботі з науково-популярною літературою.

2 .1 Дисплеї

2 .1.1 Дисплей електронно-променевий

ДЕП (рис. 2.1) містить: три електронні пушки, що емітують три променя електронів; котушку, що відхиляє промені в горизонтальному і вертикальному напрямках; маску для точного попадання променів у потрібні точки екрана; екран, що складається з «пікселів» (точок). Піксель містить три елементи, кожний з яких під впливом променя світиться червоним, жовтим і зеленим кольором.

Рисунок 2.1 – Принципова схема електронно-променевого дисплея

ДЕП (рис. 2.1) містить: три електронні пушки, що емітують три променя електронів; котушку, що відхиляє промені в горизонтальному і вертикальному напрямках; маску для точного попадання променів у потрібні точки екрана; екран, що складається з «пікселів» (точок). Піксель містить три елементи, кожний з яких під впливом променя світиться червоним, жовтим і зеленим кольором.

Принцип дії: комп'ютер управляє інтенсивністю електронних променів, що потрапляють на кожен піксель. Залежно від інтенсивності кожного з кольорів сумарний колір пікселя може мати 16 мільйонів градацій.

Характеристики: Розподіл — кількість пікселів на екрані по горизонталі і по вертикалі. В даний час від 640/480 до 2048/1536. Крок пікселя — відстань між пікселями по горизонталі і по вертикалі. Залежно від розподілу і розміру екрана від 0,14 до 0,67 мм [9].

2.1.2 Дисплей плоский

Відомо декілька типів: на світлодіодах, плазмові, люмінесцентні, рідкокристалічні (РК). Розглядається тільки останній тип як найпоширеніший – РК (рис. 2.2).

Призначення: те ж, що і ДЕП – представляти зображення у вигляді, що сприймається зором (рис. 2.3) .

Рисунок 2.2 – Принцип дії рідкого кристалу

Рисунок 2.3 – Схема роботи рідкокристалічного дисплея

Принцип дії: комп'ютер подає напруги на пари електродів тих РК (рис. 2.4), які повинні стати прозорими. В результаті на екрані утворюється зображення з вибраних пікселів вибраного кольору [9].

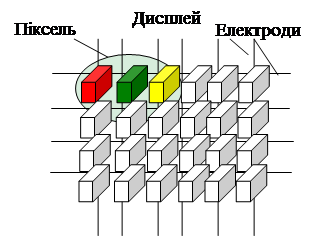

Рисунок 2.4 – Схема розташування пікселя на дисплеї

Характеристики: роздільна здатність — кількість пікселів на екрані по горизонталі і по вертикалі. В даний час від 1024/768 до 1600/1200.

Особливості: дорогі (у 2-3 рази дорожче ДЕП); власне дисплей споживає мало енергії, але потрібне підсвічування, що вимагає значної потужності; критичні до температури: не функціонують при .

Погрішності дисплеїв (див. табл. 2.1) обумовлені принципом створення зображення точками (пікселями). Значення інструментальної погрішності при представленні результату вимірювання графічно дорівнює значенню пікселя. Абсолютна погрішність дорівнює кроку пікселя, відносна – величина, зворотна розподілу.

Наприклад. При роздільній здатності 640/480 по горизонталі , по вертикалі [9].

Таблиця 2.1 – Співвідношення наведених погрішностей комп'ютерних вимірювань для дисплея

2.2 Процесори

Процесор в сучасному комп'ютері часто виступає синонімом всього ПК. На питання: «Який у вас комп'ютер?» з очевидністю йде відповідь – «четвертий Pentium» або «Athlon 64», частота така-то... До речі, такому відношенню до ЦП немало сприяла кампанія Intel Inside, що почалася ще в 1993 році.

Центральний процесор – вінець технологічних досягнень людини. З простої жмені піску люди навчилися створювати кристали (рис. 2.5) розміром з ніготь, здатні виконувати мільярди обчислень за секунду. Не дивлячись на складність архітектури самого процесора, він складається з простої «цегли» – транзисторів, своєрідних перемикачів. Працює транзистор так: якщо на замикаючому затворі немає напруги, елемент не проводить струм. Коли ж напруга до затвора прикладається, транзистор «відкривається» і сам стає провідним. А далі їх починають комбінувати: адже транзистор, що «відкрився», здатний пропустити струм до затвора іншого транзистора і, у свою чергу, вплинути на його поведінку. Такі комбінації ускладнюються, а з елементарних поєднань будуються величезні блоки. Ускладнюється і їх поведінка. У сучасних процесорах присутні сотні мільйонів транзисторів, що працюють в тісному зв'язку один з одним. Далі ми зупинимося на ключових особливостях процесорів, які визначають їх швидкість і можливості [7].

Рисунок 2.5 – Зовнішній вигляд пластини кристалу з нанесеною на нього літографією

2.2.1 Техпроцес

Ми спеціально згадали про транзистори, оскільки вони пов'язані з важливою характеристикою процесора – так званим «технічним процесом». Він має розмірність довжини і вимірюється в нанометрах (на даний момент – 130,90 або 65 нм). А щоб зрозуміти, звідки він береться, давайте подивимося, як з'являється на світ окремо взятий процесор.

Спочатку з кремнієвого піску вирощують циліндричний кристал з діаметром основи 20-30 см і розрізають його на тонкі круглі пластини – вони стануть основою для майбутніх процесорів. Пластини полірують, а потім за допомогою фотолітографії наносять на них транзистори і інші компоненти. На кожній пластинці розміщується декілька сотень процесорів. Потім їх вирізають, наносять шари алюмінієвих або мідних з'єднань, що зв'язують транзистори і ділянки кристала. Нарешті, «насаджують» готовий процесор на упаковку, тестують і продають.

Протягом багатьох років технологи провідних фірм працювали над тим, щоб зменшити розмір транзисторів. Адже чим він менший, тим, взагалі кажучи, краще. Транзистор меншого розміру вимагає меншої напруги, знижуючи споживання енергії. Чим менше транзистори, тим більше їх можна розташувати на поверхні кристала. Нарешті, процесори, створені на транзисторах менших розмірів, краще розганяються. Така важлива величина не могла не отримати окремої назви. Власне, техпроцес – це і є характерний розмір одного транзистора.

Це цікаво: спочатку зменшення техпроцесу йшло досить успішно. Удосконалювалися технології вирощування кристалів, досягався вищий клас поліровки, все більш ускладнювалося устаткування фотолітографії. Але незабаром компанії-виробники зіткнулися з тим, що впритул підійшли до обмежень самого матеріалу: як-не-як, комірка кристалічної решітки має свій розмір, яким вже давно не можна нехтувати. Так, при 90-нанометровому техпроцесі затвор транзистора складається всього з п'яти атомних шарів діелектрика (SiO), а при 65-нанометровому – з трьох-чотирьох. Далі зменшувати нікуди: ніякий діелектрик не в силах запобігти тунелювання електронів крізь такий тонкий бар'єр. Кремній відпрацював своє. Можна з упевненістю сказати, що наступні планки – 45 і 30 нм – можна буде здійснити з використанням інших матеріалів. Силікат нікелю? Вуглецеві нанотрубки? Поживемо – побачимо [7].

2.2.2 Розмір КЕШа

Схематично уявити собі роботу процесора досить просто. Він прочитує дані з пам'яті, обробляє їх і записує назад в пам'ять. Все! Швидкість другого етапу залежить від архітектури процесора, а ось перший і третій етапи – від продуктивності пам'яті. І тут проблеми є. У 80-х роках минулого століття процесори були відносно повільними, і пам'ять встигала їх обслуговувати. З часом швидкість ЦП стрімко росла, тоді як пам'ять розвивалася помітно повільніше. А якщо так, то який сенс у потужному процесорі, якщо він своєчасно не отримуватиме дані?

Для розв’язання проблеми додали швидкісну пам'ять, яка відіграє роль буфера між процесором і оперативною пам'яттю, – кеш-пам'ять. Вона застосовується для зберігання найбільш часто використовуваних даних, щоб скоротити число повторних звернень до «повільної» пам'яті. Кеш ділиться на декілька рівнів, але найчастіше доводиться стикатися з кешем другого рівня (L2). У найпростіших процесорів він складає 128-256 кбайт, у потужніших – 1-2 Мбайт.

2.2.3 Тактова частота

Раніше, вибираючи процесор, користувачі звертали увагу лише на частоту. І, загалом, цілком закономірно – до недавнього часу саме вона в першу чергу визначала швидкість роботи всієї системи. За останні десять років цей параметр виріс з 100 МГц до 3,8 ГГц. Чим вище тактова частота, тим швидше перемикаються транзистори, тим більше обчислень виконує процесор за одиницю часу. Оборотна сторона медалі – більше виділення тепла.

Ми звикли вважати, що чим вище частота процесора, тим краще. Intel засвоїла урок і випустила Pentium 4. Його архітектура була «заточена» під можливість збільшення частот до немислимих раніше величин. Але в 2005 році компанія відійшла від минулих гасел...

Причин тому велика кількість, адже продуктивність можна збільшити не тільки шляхом нарощування частот, є і інші шляхи. Розширити кеш-пам'ять, функціональні блоки, інструкції, удосконалити архітектуру. А ось з останнім були проблеми. Архітектура NetBurst опинилася не такою ефективною в плані продуктивності. За один такт Pentium 4 виконує менше роботи, чим Athlon 64. Саме тому сьогодні 2-гігагерцовий Athlon легко перемагає 3-гігагерцовий Pentium. Порівнювати Athlon і Pentium за тактовою частотою вже безглуздо.

Щоб було простіше орієнтуватися в моделях, AMD застосувала систему рейтингів (іноді це називалося «пентіум-рейтингом», як би гіпотетичною продуктивністю процесора Pentium аналогічної частоти). Наприклад, при рейтингу 4000+ фактична частота Athlon'a складає 2,4 ГГц.

Що ж до Intel, то після переходу на 90-нм техпроцес компанія не змогла далі підвищувати частоту. У результаті про випуск 4-ГГц процесора довелося забути, заразом звернути програму рекламування мегагерц, і ввести... модельні номери, як AMD зробила декількома роками раніше.

Вибравши архітектуру (Pentium 4/D або Athlon 64/64 Х2), залишається визначитися з частотою. Тут важливо мати на увазі, що приріст продуктивності не прямо пропорційний зростанню частоти, а декілька менше. Порівняємо, допустимо, процесори Pentium 4 630 (3,0 ГГц) і Pentium 4 660 (3,6 ГГц). Вибравши другий замість першого, ви отримаєте збільшення частоти всього на 20 %, а приріст продуктивності і того менше – 5-15 %! Зате заплатите удвічі більше. Чи треба? На наш погляд, нетреба: набагато важливіше підібрати потужнішу відеокарту або зайвий гігабайт пам'яті [7].

До уваги: висока тактова частота потрібна при кодуванні звуку і відео в реальному часі, частково в іграх. Для офісних програм, фільмів і музики цей показник на сьогоднішній день практично не грає ролі. Комп'ютер буде лише даремно споживати енергію. Для вирішення цієї проблеми навіть існують технології, що динамічно знижують частоту і напругу при низьких навантаженнях. У AMD технологія називається Cool'n'Quiet і здатна зменшувати частоту до 1 ГГц, у Intel є SpeedStep, але частоту вона зменшує всього до 2,8 ГГц.

2.2.4 Два ядра і H yper-Threading

Якщо частота – це не «наше все», то як ще можна збільшувати продуктивність? Найкардинальнішим рішенням виявилося збільшення числа ядер. Купивши двоядерний процесор, ми отримуємо два процесори в одному комп'ютері. Intel’овська технологія Hyper-Threading працювала схожим чином.

Два процесори в комп'ютері – ідея не нова, але тільки в 2005 році ми отримали подібні продукти. В принципі, всі переваги і недоліки традиційних двопроцесорних систем перенеслися і на двоядерні.

Почнемо з багатозадачності. Сучасні операційні системи підтримують роботу декількох програм. Як це забезпечується? Адже ЦП може виконувати тільки одну програму цієї миті. Все просто: програми виконуються по черзі. Якщо ви граєте, а у фоні працює антивірус, то гра непомітно, але постійно переривається, щоб процесор обробив і інше завдання. При цьому швидкість падає, відгук теж. Перехід на два процесори вирішує проблему: система здатна виконувати дві програми одночасно, не в режимі імітації багатозадачності, а фізично.

З програмою чітко асоціюється потік коду. Традиційно він один у кожній програмі. Тому хай в системі буде хоч двадцять процесорів, потік все одно зможе використовувати тільки один з них. При такому розкладі приросту швидкості не отримати. Інша справа, якщо програма розбиває себе на декілька потоків. У такому разі кожен потік оброблятиме окремий ЦП.

Виникає резонне питання: які програми сьогодні підтримують багатопоточність? Їх немало, кількість тільки росте: Adobe Photoshop CS 2, ABBYY FineReader 9.0, 3D Studio Max 8, кодер DIVX, кодер Windows Media Encoder 9 і тощо. У іграх теж є приклади: «Периметр», Peter Jackson's King Kong [7].

2.2.5 NX/XD-BIT. Набори інструкцій

Випускаючи нові процесори (рис. 2.6), виробники зазвичай прагнуть ввести якомога більше нових функцій. Одні в міру корисні, інші, як повелося, в міру непотрібні...

Почнемо з NX/XD-bit (AMD/Intel). У пам'яті є ділянки з кодом і даними. Деякі шкідливі програми використовували «дірки» в системі, створюючи переповнювання буфера. Зрозуміти ідею просто: чаша розрахована на літр рідини, а вливають туди два літри. Ясна річ, що половина води вийде за вінця, але вся, так або інакше, пройде через чашу. Також і у процесора – після переповнювання буфера процесор покірно обробить все. Апаратна підтримка NX/XD-bit прикриває цей пролом. Але якщо ваш антивірус справляється з роботою, то від цієї функції – ані гаряче, ані холодно.

Далі по списку 64-бітові обчислення. Ви можете поставити Windows XP Professional х64 Edition, але знайти спеціальне ПЗ і потрібні версії драйверів буде складно. Навіть якщо все пройде вдало, особливого зростання продуктивності чекати не доводиться. Єдиний плюс такого переходу – підтримка більшого об'єму оперативної пам'яті. Тут ви не обмежені 2 гігабайтами.

Нарешті, набори інструкцій. Вони покликані збільшити швидкість обчислень, але за умови їх підтримки з боку ПЗ. Ще давно Intel розробила ММХ, далі були SSE, SSE2 і SSE3. AMD адаптувала ММХ, але потім вирішила піти своїм шляхом, запропонувавши 3DNow!

Шлях виявився не дуже вдалим, так що сьогодні майже всі їх процесори підтримують SSE/SSE2 і навіть SSE3. Користь від інструкцій є, але вони не визначають продуктивність ЦП в цілому [7].

Рисунок 2.6 – Зовнішній вигляд процесора

2.2.6 Вибір процесора

По-перше, ми не рекомендуємо вам брати зовсім вже дешеві моделі. Процесори серії Celeron і Sempron націлені на офісні ПК. Вони урізані по частоті шини, по функціях, об'єму кеш-пам'яті – все це сильно б'є по продуктивності, особливо в іграх і «важких» програмах.

А зараз – сакраментальне питання. AMD або Intel? Питання тут не в якості – обидві компанії випускають цілком якісну продукцію. А ось продуктивність... Доводиться визнати, що Intel поступово здає позиції, і лідерство Athlon 64 на даний момент не викликає сумнівів. Особливо – в ігровому плані. До того ж процесори Athlon споживають менше енергії, а технологія Cool'n'Quiet дозволяє ефективніше її економити. Складніший вибір – узяти два ядра або одне? Перші дорожче, але, з іншого боку, зараз вже повним ходом з'являються ігри і програми, оптимізовані під багатоядерні процесори.

Спочатку розглянемо одноядерні лінійки. AMD випускає Athlon 64 для Socket 939 і Socket 754. Другий варіант ми не рекомендуємо: заощадивши копійки, ви отримаєте модель з одноканальним контролером пам'яті і меншою продуктивністю.

Розглянемо процесори Intel. Ця компанія у свою чергу пропонує дві лінійки Pentium 4 - 5хх і 6хх. Основна відмінність між ними – розмір кеша (1 Мбайт проти 2 Мбайт). У плані продуктивності «шоста» серія помітно краще, причому різниці цін між ними практично немає. Отже, якщо ви віддаєте перевагу процесорам Intel, оптимальним вибором стане Pentium 4 630. Старша версія з індексом 670 обійдеться набагато дорожче, а зайві 800 МГц нікого не рятують.

Ситуація з двоядерними моделями не менш цікава. Якщо AMD пропонує досить дорогі, зате продуктивні Athlon 64 Х2, то Intel узяла на озброєння іншу стратегію, випустивши лінійку простеньких двоядерних процесорів Pentium D серій 8хх і 9хх. Остання краще, оскільки у неї вдалося понизити споживання енергії, а різниці в цінах при однаковій частоті немає.

Особливо дорогі процесори – Athlon 64 FX і Pentium Extreme Edition. Їх суть не в тому, щоб бути процесорами, а в тому, щоб коштувати по тисячі доларів. На практиці вони не особливо потужніші за старші версії Athlon 64/64 Х2 і Pentium 4/D. Переплата йде за «ексклюзивність» і трохи більшу частоту [7].

2.3 Флеш-пам’ять

Технологія флеш-пам’яті з'явилася близько 20-ти років тому. Наприкінці 80-х років минулого сторіччя флеш-пам’ять почали використовувати як альтернативу UV-EPROM. З цього часу інтерес до флеш-пам’яті з кожним роком неухильно зростає. Увага, яка приділяється флеш-пам'яті, цілком зрозуміла – адже це сегмент напівпровідникового ринку, який найбільш швидко зростає. Щорічно ринок флеш-пам’яті зростає більш ніж на 15 %, що перевищує сумарне зростання всієї решти напівпровідникової індустрії.

Сьогодні флеш-пам’ять можна знайти в самих різних цифрових пристроях. Її використовують як носій мікропрограм для мікроконтролерів HDD і CD-ROM, для зберігання BIOS в ПК. Флеш-пам’ять використовують в принтерах, КПК, відеоплатах, роутерах, брандмауерах, стільникових телефонах, електронних годинниках, записниках, телевізорах, кондиціонерах, мікрохвильових печах і пральних машинах... список можна продовжувати нескінченно. А останніми роками флеш стає основним типом змінної пам'яті, використовуваної в цифрових мультимедійних пристроях, таких як mp3-плеєри і ігрові приставки. А все це стало можливим завдяки створенню компактних і потужних процесорів. Проте при покупці якого-небудь пристрою, що поміщається в кишені, не варто орієнтуватися лише на процесорну потужність, оскільки в списку пріоритетів вона стоїть далеко не на першому місці.

Почалося це в 1997 році, коли флеш-карти вперше стали використовувати в цифрових фотокамерах.

При виборі портативних пристроїв найважливішим є час автономної роботи при розумних масі і розмірах елемента живлення. Багато залежить від пам'яті, яка визначає об'єм збереженого матеріалу, і тривалість роботи без заряджання акумуляторів. Можливість зберігання інформації в кишенькових пристроях обмежується скромними енергоресурсами. Пам'ять, звичайно використовувана в ОЗП комп'ютерів, вимагає постійної подачі напруги. Дискові накопичувачі можуть зберігати інформацію і без безперервної подачі електрики, зате при записі і зчитуванні даних витрачають її за трьох. Гарним рішенням проблеми виявилася флеш-пам’ять, що не розряджається довільно. Носії на її основі називаються твердотільними, оскільки не мають рухомих частин. На жаль, флеш-пам’ять – коштовне задоволення: середня вартість її мегабайта складає 2 долари, що у вісім разів вище, ніж у SDRAM, не кажучи вже про жорсткі диски. А ось відсутність рухомих частин підвищує надійність флеш-пам’яті: стандартні робочі перевантаження дорівнюють 15 g, а короткочасні можуть досягати 2000 g, тобто теоретично карта повинна чудово працювати при максимально можливих космічних перевантаженнях, і витримати падіння з триметрової висоти. Причому в таких умовах гарантується функціонування карти до 100 років.

Багато виробників обчислювальної техніки бачать пам'ять майбутнього виключно твердотільною. Внаслідок цього відбувається практично одночасна поява на ринку комплектуючих декількох стандартів флеш-пам’яті.

2.3.1 Що таке flash-пам'ять?

Флеш-пам’ять – особливий вид енергонезалежної перезаписуваної напівпровідникової пам'яті.

Енергонезалежна – що не вимагає додаткової енергії для зберігання даних (енергія потрібна тільки для запису).

Перезаписувана – що допускає зміну (перезапис) даних, що зберігаються в ній.

Напівпровідникова (твердотільна) – що не містить механічно рухомих частин (як звичайні жорсткі диски або CD), побудована на основі інтегральних мікросхем (IC—Chip).

На відміну від багатьох інших типів напівпровідникової пам'яті, елемент флеш-пам’яті не містить конденсаторів – типовий елемент флеш-пам’яті складається всього лише з одного транзистора особливої архітектури. Елемент флеш-пам’яті чудово масштабується, що досягається не тільки завдяки успіхам в мініатюризації розмірів транзисторів, але і завдяки конструктивним знахідкам, що дозволяють в одному елементі флеш-пам’яті зберігати декілька біт інформації. Флеш-пам’ять історично походить від ROM (Read Only Memory) пам'яті, і функціонує подібно до RAM (Random Access Memory). Дані флеш зберігає в елементах пам'яті, схожих на елементи в DRAM. На відміну від DRAM, при відключенні живлення дані з флеш-пам’яті не зникають. Заміни пам'яті SRAM і DRAM флеш-пам'яттю не відбувається через дві особливості флеш-пам’яті: флеш працює досить повільно і має обмеження за кількістю циклів перезапису (від 10.000 до 1.000.000 для різних типів). Інформація, записана на флеш-пам’ять, може зберігатися дуже тривалий час (від 20 до 100 років), і здатна витримувати значні механічні навантаження (які у 5-10 разів перевищують гранично допустимі для звичайних жорстких дисків). Основна перевага флеш-пам’яті над жорсткими дисками і носіями CD-ROM полягає в тому, що флеш-пам’ять споживає значно (приблизно у 10-20 і більше разів) менше енергії під час роботи. У пристроях CD-ROM, жорстких дисках, касетах і інших механічних носіях інформації, велика частина енергії йде на приведення в рух механіки цих пристроїв. Крім того, флеш-пам’ять є більш компактною за більшість інших механічних носіїв. Флеш-пам’ять історично з’явилася від напівпровідникового ROM, проте ROM-пам'яттю не є, а всього лише має схожу на ROM організацію. Безліч джерел (як вітчизняних, так і зарубіжних) часто помилково відносять флеш-пам’ять до ROM. Флеш ніяк не може бути ROM хоч би тому, що ROM (Read Only Memory) переводиться як "пам'ять тільки для читання". Ні про яку можливість перезапису в ROM мови бути не може! Невелика, з початку, неточність не звертала на себе уваги, проте з розвитком технологій, коли флеш-пам’ять стала витримувати до 1 мільйона циклів перезапису, і стала використовуватися як накопичувач загального призначення, цей недолік в класифікації почав впадати в очі. Серед напівпровідникової пам'яті тільки два типи відносяться до "чистого" ROM – це Mask-ROM і PROM. На відміну від них, EPROM, EEPROM і Flash відносяться до класу енергонезалежної перезаписуваної пам'яті (англійський еквівалент – nonvolatile read-write memory, або NVRWM).

2. 3.2 ROM

ROM (Read Only Memory) – пам'ять тільки для читання. Український еквівалент – ПЗП (Постійно Запам'ятовуючий Пристрій). Якщо бути зовсім точним, даний вид пам'яті називається Mask-ROM (Масочні ПЗП). Пам'ять побудована у вигляді масиву елементів (матриці), що адресуються, кожен елемент якого може кодувати одиницю інформації. Дані на ROM записувалися під час виробництва шляхом нанесення за маскою (звідси і назва) алюмінієвих з’єднувальних доріжок літографічним способом. Наявність або відсутність у відповідному місці такої доріжки кодувала "0" або "1". Mask-ROM відрізняється складністю модифікації вмісту (тільки шляхом виготовлення нових мікросхем), а також тривалістю виробничого циклу (4-8 тижнів). А також у зв'язку з тим, що сучасне програмне забезпечення часто має багато недоробок і часто вимагає оновлення, даний тип пам'яті не набув широкого поширення.

Переваги:

- Низька вартість готової запрограмованої мікросхеми (при великих об'ємах виробництва).

- Висока швидкість доступу до елемента пам'яті.

- Висока надійність готової мікросхеми і стійкість до електромагнітних полів.

Недоліки:

- Неможливість записувати і модифікувати дані після виготовлення.

- Складний виробничий цикл.

PROM – Programmable ROM, або одноразово Програмовані ПЗП. Як елементи пам'яті в даному типі пам'яті використовувалися плавкі перемички. На відміну від Mask-ROM, в PROM з'явилася можливість кодувати ("перепалювати") елементи за наявності спеціального пристрою для запису (програматора). Програмування елемента в PROM здійснюється руйнуванням ("пропаленням") плавкої перемички шляхом подачі струму високої напруги.

Можливість самостійного запису інформації в них зробило їх придатними для штучного і дрібносерійного виробництва. PROM практично повністю вийшов з використання наприкінці 80-х років (рис. 2.7).

Рисунок 2.7 –Programmable ROM

Переваги:

- Висока надійність готової мікросхеми і стійкість до електромагнітних полів.

- Можливість програмувати готову мікросхему, що зручно для штучного і дрібносерійного виробництва.

- Висока швидкість доступу до елемента пам'яті.

Недоліки:

- Неможливість перезапису.

- Великий відсоток браку.

- Необхідність спеціального тривалого термічного тренування, без якого надійність зберігання даних була б невисокою.

2.3.3 NVRWM: EPROM

Різні джерела по-різному розшифровують абревіатуру EPROM – як Erasable Programmable ROM або як Electrically Programmable ROM (програмовані ПЗП, що можна стирати, або електрично програмовані ПЗП). Перед записом EPROM необхідно провести стирання (відповідно з'явилася можливість перезаписувати вміст пам'яті). Стирання елементів EPROM виконується відразу для всієї мікросхеми за допомогою опромінювання чіпа ультрафіолетовими або рентгенівськими променями протягом декількох хвилин. Мікросхеми, стирання яких проводиться шляхом засвічування ультрафіолетом, були розроблені Intel в 1971 році, і носять назву UV-EPROM (приставка UV (Ultraviolet) – ультрафіолет). Вони містять віконця з кварцового скла, які після закінчення процесу стирання заклеюють.

Переваги:

- Можливість перезаписувати вміст мікросхеми.

Недоліки:

- Невелика кількість циклів перезапису.

- Неможливість модифікації частини даних, що зберігаються.

- Висока вірогідність "не дотерти" (що зрештою приведе до збоїв) або перетримати мікросхему під УФ-світлом (т.з. overerase – ефект надмірного видалення, "перепалювання"), що може зменшити термін служби мікросхеми і навіть привести до її повної непридатності.

EEPROM (EEPROM або Electronically EPROM) – ППЗУ, які можна електрично витирати, були розроблені в 1979 році в тому ж Intel. У 1983 році вийшов перший 16Кбітний зразок, виготовлений на основі FLOTOX-транзисторів (Floating Gate Tunnel-OXide – "плаваючий" затвор з тунелюванням в оксиді).

Головною відмінною особливістю EEPROM та Flash від раніше розглянутих нами типів енергонезалежної пам'яті є можливість перепрограмування при підключенні до стандартної системної шини мікропроцесорного пристрою. У EEPROM з'явилася можливість проводити стирання окремого елемента за допомогою електричного струму. Для EEPROM стирання кожного елемента виконується автоматично при записі до нього нової інформації, тобто можна змінити дані в будь-якому елементі, не зачіпаючи інші. Процедура стирання звичайно є істотно довшою процедурою, ніж запис.

Переваги EEPROM в порівнянні з EPROM:

- Збільшений ресурс роботи.

- Простіше у використанні.

Недолік:

- Висока вартість Flash (повна історична назва Flash Erase EEPROM).

Винахід флеш-пам’яті часто несправедливо приписують Intel, називаючи при цьому 1988 рік. Насправді пам'ять вперше була розроблена компанією Toshiba в 1984 році, і вже наступного року було почате виробництво 256Кбіт мікросхем flash-пам'яті в промислових масштабах. У 1988 році Intel розробила власний варіант флеш-пам’яті.

У флеш-пам’яті використовується дещо відмінний від EEPROM тип елемента-транзистора. Технологічно флеш-пам’ять схожа як з EPROM так і з EEPROM. Основна відмінність флеш-пам’яті від EEPROM полягає в тому, що стирання вмісту елементів виконується або для всієї мікросхеми, або для певного блоку (кластера, кадру або сторінки). Звичайний розмір такого блоку складає 256 або 512 байт, проте в деяких видах флеш-пам’яті об'єм блоку може досягати 256КБ. Слід відмітити, що існують мікросхеми, що дозволяють працювати з блоками різних розмірів (для оптимізації швидкодії). Стирати можна як блок, так і вміст всієї мікросхеми відразу. Таким чином для того, щоб змінити один байт, спочатку в буфер зчитується увесь блок, де знаходиться байт, який підлягає зміні, стирається вміст блоку, змінюється значення байта в буфері, після чого проводиться запис зміненого в буфері блоку. Така схема істотно знижує швидкість запису невеликих об'ємів даних в довільні ділянки пам'яті, проте значно збільшує швидкодію при послідовному записі даних великими порціями.

Переваги флеш-пам’яті в порівнянні з EEPROM:

- Вища швидкість запису при послідовному доступі за рахунок того, що стирання інформації у флеш проводиться блоками.

- Собівартість виробництва флеш-пам’яті нижче за рахунок простішої організації.

Недолік: Повільний запис в довільні ділянки пам'яті.

2.3.4 Організація flash-пам'яті

Елементи флеш-пам’яті бувають як на одному, так і на двох транзисторах.

У найпростішому випадку кожен елемент зберігає один біт інформації і складається з одного польового транзистора із спеціальною електрично- ізольованою ділянкою ("плаваючим" затвором – floating gate), здатною зберігати заряд багато років (рис. 2.8). Наявність або відсутність заряду кодує один біт інформації.

При запису заряд поміщається на плаваючий затвор одним з двох способів (залежить від типу елемента): методом інжекції "гарячих" електронів або методом тунелювання електронів. Стирання вмісту елемента (зняття заряду з "плаваючого" затвора) проводиться методом тунелювання.

Як правило, наявність заряду на транзисторі ідентифікується як логічний "0", а його відсутність – як логічна "1". Сучасна флеш-пам’ять звичайно виготовляється за 0,13- і 0,18-мікронним техпроцесом.

Рисунок 2.8 – Схема флеш-елемента

2. 3.5 Загальний принцип роботи елемента флеш-пам’яті

Розглянемо простий елемент флеш-пам’яті на одному n-p-n транзисторі. Елементи подібного типу найчастіше застосовувалися в flash-пам'яті з NOR-архітектурою, а також в мікросхемах EPROM (рис.2.9). Поведінка транзистора залежить від кількості електронів на "плаваючому" затворі. "Плаваючий" затвор відіграє ту ж роль, що і конденсатор в DRAM, тобто зберігає запрограмоване значення. Поміщення заряду на "плаваючий" затвор в такому елементі проводиться методом інжекції "гарячих" електронів (CHE – channel hot electrons), а зняття заряду здійснюється методом квантомеханічного тунелювання Фаулера-Нордхейма (Fowler-Nordheim (FN)).

Під час зчитування, при відсутності заряду на "плаваючому" затворі, під впливом позитивного поля на затворі, що управляє, утворюється n-канал в підкладці між витоком і стоком, і виникає струм.

Рисунок 2.9 – Зчитування інформації flash-пам'яті з NOR-архітектурою

Наявність заряду на "плаваючому" затворі міняє вольт-амперні характеристики транзистора таким чином, що при звичайній для зчитування напрузі канал не з'являється, і струму між витоком і стоком не виникає (рис. 2.10).

Рисунок 2.10 – Ілюстрація неможливості зчитування інформації

При програмуванні (рис. 2.11) на стік і затвор, що керує, подається висока напруга (причому на затвор, що керує, напруга подається приблизно в два рази вище). "Гарячі" електрони з каналу інжектуються на плаваючий затвор і змінюють вольт-амперні характеристики транзистора. Такі електрони називають "гарячими" за те, що мають високу енергію, достатню для подолання потенціального бар'єру, створюваного тонкою плівкою діелектрика.

Рисунок 2.11 – Схема програмування елемента flash-пам'яті

При стиранні висока напруга подається на витік. На затвор, що керує, подається висока напруга з зарядом “-” (рис. 2.12). Електрони тунелюють на витік.

Рисунок 2.12 Схема стирання інформації з елемента flash-пам'яті

Ефект тунелювання – один з ефектів, що використовують хвильові властивості електрона. Сам ефект полягає в подоланні електроном потенціального бар'єру малої "товщини". Для наочності уявимо собі структуру, що складається з двох провідних ділянок, розділених тонким шаром діелектрика (збіднена ділянка). Подолати цей шар звичайним чином електрон не може – не вистачає енергії. Але при створенні певних умов (відповідна напруга і т.п.) електрон проскакує шар діелектрика (тунелює крізь нього), створюючи струм.

Важливо відмітити, що при тунелюванні електрон з’являється "по інший бік", не проходячи крізь діелектрик. Така ось "телепортація".

Відмінність методів тунелювання Фаулера-Нордхейма (FN) і методу інжекції "гарячих" електронів:

- Channel FN tunneling – не вимагає великої напруги. Елементи, що використовують FN, можуть бути менше елементів, що використовують CHE.

- CHE injection (CHEI) – вимагає вищої напруги, в порівнянні з FN. Таким чином, для роботи пам'яті потрібна підтримка подвійного живлення.

Програмування методом CHE здійснюється швидше, ніж методом FN.

Слід відмітити, що, окрім FN і CHE, існують інші методи програмування і стирання елементів, які успішно використовуються на практиці, проте два описаних нами застосовуються найчастіше.

Процедури стирання і запису сильно зношують елемент флеш-пам’яті, тому в новітніх мікросхемах деяких виробників застосовуються спеціальні алгоритми, що оптимізують процес стирання-запису, а також алгоритми, що забезпечують рівномірне використання всіх елементів в процесі функціонування.

Деякі види осередків флеш-пам’яті на основі МОП-транзисторів з "плаваючим" затвором:

- StackedGateCell – елемент з багатошаровим затвором. Методстирання – Source-Poly FN Tunneling, методзапису – Drain-Side CHE Injection.

- SSTCell, або SuperFlashSplit-GateCell (SiliconStorageTechnology – компанія-розробник технології) – елемент с розщепленим затвором. Методстирання – Interpoly FN Tunneling, методзапису – Source-Side CHE Injection.

Two Transistor Thin Oxide Cell – двотранзисторний елементз тонким шаром окислу. Методстирання – Drain-Poly FN Tunneling, методзапису – Drain FN Tunneling.

Окрім елементів, що найбільш часто зустрічаються, з "плаваючим" затвором, існують також елементи на основі SONOS-транзисторів, які не містять плаваючого затвору. SONOS-транзистор нагадує звичайний МНОП (MNOS) транзистор. У SONOS-елементах функцію "плаваючого" затвору і оточуючого його ізолятора виконує композитний діелектрик ONO. Розшифровується SONOS (Semiconductor Oxide Nitride Oxide Semiconductor) як Напівпровідник-Діелектрик-Нитрид-Діелектрик-Напівпровідник.

Замість нитрида в майбутньому планується використовувати полікристалічний кремній.

2.3.6 Багаторівневі елементи (MLC – Multi Level Cell)

Останнім часом багато компаній почали випуск мікросхем флеш-пам’яті, в яких один елемент зберігає два біти. Технологія зберігання двох і більш біт в одному елементі одержала назву MLC (multilevel cell – багаторівневий елемент). Достовірно відомо про успішні тести прототипів, що зберігають 4 біта в одному елементі. Зараз багато компаній знаходяться у пошуках граничного числа біт, які здатні зберігати багаторівневий елемент.

У технології MLC використовується аналогова природа елемента пам'яті. Як відомо, звичайний однобітний елемент пам'яті може приймати два стани – "0" або "1". У флеш-пам’яті ці два стани розрізняються за величиною заряду, який поміщено на "плаваючий" затвор транзистора. На відміну від "звичайної" флеш-пам’яті, MLC здатна розрізняти більше двох величин зарядів, поміщених на "плаваючий" затвор, і, відповідно, більше число станів. При цьому кожному стану у відповідність ставиться певна комбінація значень біт.

Під час запису на "плаваючий" затвор поміщається кількість заряду, відповідна необхідному стану. Від величини заряду на "плаваючому" затворі залежить порогова напруга транзистора. Порогову напругу транзистора можна заміряти при читанні і визначити за ним записаний стан, а значить і записану послідовність бітів.

Основні переваги MLC мікросхем:

- Низьке співвідношення $/МБ.

- При рівному розмірі мікросхем і однаковому техпроцесі "звичайної" і MLC-пам'яті, остання здатна зберігати більше інформації (розмір елемента той же, а кількість біт, що зберігаються в ньому – більше).

На основі MLC створюються мікросхеми більшого об'єму, ніж на основі однобітних елементів.

Основні недоліки MLC:

- Зниження надійності, у порівнянні з однобітними елементами, і, відповідно, необхідність вбудовувати складніший механізм корекції помилок (чим більше бітів на елемент – тим складніше механізм корекції помилок).

- Швидкодія мікросхем на основі MLC частіше нижча, ніж у мікросхем на основі однобітних елементів.

Хоча розмір MLC-елемента такий же, як і у однобітного, додатково витрачається місце на специфічні схеми читання/запису багаторівневих елементів (рис. 2.13). Технологія багаторівневих елементів від Intel (для NOR-пам'яті) носить назву StrtaFlash, аналогічна від AMD (для NAND) – MirrorBit.

Рисунок 2.13 – Порівняльна схема одно- та багаторівневих елементів

2. 4 Магнітний запис інформації

2. 4.1 4,4 Мегабайта вагою в тонну

Не секрет, що жорсткі диски – найпоширеніші засоби зберігання інформації в сучасних комп'ютерах. Перший в світі жорсткий диск (рис. 2.14), RAMAC 350 Disk File – пристрій зберігання даних з довільним доступом – випустила компанія IBM у вересні 1956 року. Місткість вінчестера для тих часів була величезна – 4,4 Мбайт.

Дані записувалися на 50 залізних пластинах діаметром 24 дюйми. Швидкість обертання шпінделя складала 1200 об/хв, а середній час доступу – 1 секунду. Сьогодні виробники вінчестерів у всьому світі хваляться ще і таким параметром, як щільність запису. Якщо RАМАС характеризувався 2 Кбіт/кв. дюйм, то сучасні HDD – більше 100 Гбіт/кв дюйм.

Не дивлячись на революційність винаходу, розлучатися з перфокартами і магнітними стрічками публіка не поспішала. Вартість і громіздкість (як два великі холодильники) жорсткого диска були основними перешкодами. І, хоча попит на нову систему відразу ж з'явився (у банків, космічних агентств і авіакомпаній), вартість оренди 1 Мбайт була неприйнятною [5].

Розроблений RAMAC 350 Disk File був у Сан-Хосе, штат Каліфорнія. У 1953 році дослідницьку групу, яка працювала над створенням жорсткого диска, очолив старший інженер IBM Л’юіс Стівенс. Як частенько це бувало в період розвитку комп'ютерної індустрії, фінансувався проект з перебоями. Треба віддати ученим належне – перший в світі жорсткий диск був створений виключно на ентузіазмі.

Рисунок 2.14 – Перший в світі жорсткий диск; вартість оренди 3200 доларів в місяць

Це цікаво: достовірно невідомо, як і чому до жорстких дисків міцно пристала розмовна назва «вінчестер». За однією з версій, слово запропонував один із співробітників IBM – Кенет Хоутон. Річ у тому, що в 1973 році в продаж поступив двомодульний жорсткий диск (рис. 2.15), який працівники IBM між собою називали модель «30-30», що означало два модулі по 30 Мбайт. У цей же час на прилавки поступила гвинтівка «30-30». За іншою версією, назва пішла від одного з дослідницьких центрів IBM, розташованого в місті Вінчестері, у Великобританії. До речі, на Заході слово «вінчестер» вийшло з ужитку ще на початку дев'яностих, але в СНД прижилося і еволюціонувало до скороченого «винт» [5].

Рисунок 2.15 – Вінчестер IBM 3380. Поступив у продаж в жовтні 1981 року за 142000$. Ємність – 2,52 Гбайт, швидкість передачі даних 3 Мбайти/с

2.4.2 Механіка HDD

З часом швидкість обертання шпінделя зростала, підвищувалася точність позиціонування зчитуючої головки, додавалася «розумна» електроніка. Але основний принцип устрою жорстких дисків практично не змінився.

Жорсткий диск – це гранично точна електронно-механічна система. Всередині розташований шпіндель – це вісь, на яку жорстко нанизуються круглі пластини. Чим швидше маленький двигун шпінделя розкручує пластини, тим, в більшості випадків, жвавіше працює вінчестер. Для сучасних дисків характерні швидкості 5400 або 7200 обертів за хвилину. Шпінделі HDD для серверів і робочих станцій працюють швидше – на 10 і навіть 15 тисячах об/хв.

Як тільки вмикається комп'ютер, двигун починає розкручувати диски. Спочатку ненадовго активується форсований режим – вінчестер споживає максимум енергії, набираючи «крейсерську» швидкість. Працювати доводиться надзвичайно багато, без щонайменших відхилень, тому ресурс у механіки жорсткого диска величезний.

Пластин може бути декілька, а може бути всього одна: у більшості сучасних вінчестерів їх від однієї до п'яти. Виготовляються пластини з металу, покритого феромагнітним шаром завтовшки близько 10 мікрон. Раніше для цих цілей використовувався оксид заліза, сьогодні найчастіше кобальт. Всього в пластині чотири шари: перший – основа (залізо або кераміка), другий – магнітний (служить для запису інформації), третій – захисний (оберігає від розмагнічування), ну, і четвертий – особливе мастило, яке відповідає за відведення тепла і захист від корозії. Товщина захисного шару – 5 нм, а мастила – близько 2 нм.

До уваги: 1 нанометр (нм) – це одна тисячна мікрона, або ж метра.

Інформація на пластини записується у вигляді намагнічених концентричних ділянок – доріжок. Оксид заліза, або будь-яке інше феромагнітне покриття, складається з ділянок, в кожному з яких вектора магнітних моментів диполів направлені в один бік. Візуально це можна уявити як велику кількість стрілок, напрямлених строго уперед або назад. Кожна стрілка – це біт інформації, одиниця або нуль.

Зчитуюча головка диска – непростий елемент. Спеціальний моторчик (привод головки) регулює положення головки над доріжкою диска з точністю до пари мікрон. За відсутності струму головка «спить» в особливій паркувальній зоні пластини – поряд з віссю. Звичайно, в цій ділянці “млинця” інформація не записується.

Як тільки шпіндель починає розкручувати диски, створюється потік повітря, яке тисне на аеродинамічну конструкцію – важіль головки. В результаті важіль головки, форма якого нагадує крило літака, в буквальному розумінні злітає. Зчитування даних відбувається на відстані декількох мікрон від поверхні, щонайменше торкання пластини викликає непоправну втрату даних і псування самої головки. Тому шпінделю і доводиться весь час обертатися.

Максимально наблизити головку до зчитуючої поверхні не так давно вдалося інженерам компанії Fujitsu, які розробили спеціальний змащувальний шар. Теоретична відстань між головкою і пластиною зменшилася до 8 нм. Чим ближче головка до пластини, тим меншого розміру магнітні ділянки можна використовувати. Отже, на одну концентричну доріжку поміститься більше біт інформації [5].

Якщо в жорсткому диску декілька «млинців», над кожним ширятиме власна головка. Всі головки переміщаються одночасно, і це не дивно, адже пластини нанизані на єдиний привод. Переміщатися головка в процесі зчитування може тільки горизонтально, по дузі.

У одному дюймі пластини знаходиться близько восьми тисяч доріжок. Для наведення головки на доріжку в даний час використовується акустичний мотор. Він складається з двох потужних магнітів і дротяної котушки. Конструкція нагадує звичайний динамік – звідси і назва «Акустичний мотор».

Котушка під дією струму створює електромагнітне поле, унаслідок чого починає зміщуватися у бік магнітів. Упевнитися, наскільки точно встановилася головка над пластиною, вінчестер може за допомогою зворотного зв'язку. Прочитуючи спеціальні службові мітки, записані на “млинці” в заводських умовах, привод головки повідомляє електроніку вінчестера про своє місцезнаходження. У разі потреби головка робить ще одну спробу добратися до мети. І тут дуже важливий параметр часу пошуку (seek time) – час, за який привод виводить головку на доріжку.

Для зчитування інформації досить часто використовуються індуктивні тонкоплівкові головки. Принцип дії схожий з магнітною головкою касетного магнітофона. Головка вінчестера проходить над «стрілками», які своїм магнітним полем генерують в обмотці головки електричний струм. Сигнал, що поступив, посилюється, пропускається через фільтри і потім розшифровується електронною «начинкою» вінчестера.

Сьогодні створюються якісніші головки. Один з нових типів активно застосовує компанія Seagate. Це магніто-резистивні головки, які використовують фізичний ефект, відкритий лордом Уїльямом Кельвіном в 1857 році. А саме, що магнітне поле міняє опір металевого провідника. Коли магніторезистивна головка потрапляє в магнітне поле, сила струму в ланцюзі змінюється, що і дозволяє відрізнити «одиницю» від «нуля». Зчитаний таким чином біт інформації тут же потрапляє в електронну схему. Основна перевага нового типу головок – можливість щільніше записувати інформацію, тому що роздільна здатність магніторезистивних головок вища, ніж у індуктивних. Крім того, електричний сигнал магніторезистивних головок чистий і практично не потребує додаткової фільтрації. Нарешті, нові головки не чутливі до швидкості обертання пластин, тоді як точність зчитування в індуктивних елементах залежить від швидкості проходження головки над поверхнею пластини.

Єдиний гнучкий елемент всієї конструкції жорсткого диска – це провідник, який пов'язує важіль головки з електронікою. Важіль весь час перебуває в русі, кидається від однієї доріжки до іншої, тому дріт повинен бути міцним, але таким, що не сковує рухи важеля [5].

2. 4.3 Електроніка HDD

Як відомо, розбирати вінчестери зазвичай строго не рекомендується. Адже відстань між головкою (рис. 2.16) і пластиною – декілька мікрон, і достатньо всього однієї порошинки, щоб зіпсувати складне устаткування. А відновлення розгерметизованого жорсткого диска коштує у декілька разів дорожче, ніж покупка нового, і навіть сервісні центри зазвичай обмежуються тільки порятунком інформації.

Рисунок 2.16 – Головка яка зчитує: розміри передньої частини головки, яка зчитує – 0,3×1 мм. У центрі – нанесена літографією мідна котушка, яка використовується для запису даних. Пластини з боків виготовлені із золота

Електроніка вінчестера представлена на печатній платі (текстоліті) з нижнього боку пристрою. Тут знаходиться справжнісінький мініатюрний комп'ютер: центральний процесор, пам'ять і цифровий сигнальний процесор (Digital Signal Processor), що відповідає за сигнали читання/запису. Працює вінчестер під управлінням власної програми, записаної в мікросхему ПЗП або в службові ділянки жорсткого диска.

Спочатку запитані комп'ютером дані прочитуються з пластини, потім поступають в кеш-пам'ять і тільки потім прямують в ОЗП комп'ютера. На швидкодію вінчестера впливає швидкість обертання шпінделя, процесор і об'єм пам'яті. Бувають екзотичні випадки, коли жорсткі диски з 5400 об/хв працюють швидше, ніж моделі з 7200 об/хв, але це скоріше виключення з правил.

Об'єм буфера коливається в межах від 2 до 16 Мбайт. Чим більше пам'яті, тим більше даних головка може зчитати на випередження [5].

2. 4.4 Різноманітність видівHDD

Вінчестери можна класифікувати за шириною. Форм-фактор 3,5 дюйма – стандарт для настільних систем. Жорсткі диски цього типу мають найбільшу продуктивність і місткість.

2,5-дюймові моделі традиційно застосовуються в ноутбуках, автомобільних ПК і різній побутовій техніці. Радіус «млинців» там менше, відповідно, і інформації міститься менше. Що ж до швидкості обертання шпінделя, вона тільки недавно наблизилася до швидкостей настільних моделей і складає 7200 об/хв. Місткість – до 500 Гбайт.

Існують також жорсткі диски (рис. 2.17) форм-факторів 1,8, 1 і 0,8 дюймів. Такі вінчестери не можуть похвалитися місткістю і швидкістю, зате частенько знаходять застосування в МР3-плеєрах, ультра портативних ноутбуках і переносних зовнішніх дисках.

Зовнішніми жорсткими дисками можуть бути вінчестери будь-якого форм-фактора. Вони випускаються з інтерфейсами USB 1.1/2.0, FireWire і eSATA. Основні їх переваги – мобільність і легкість підключення до ПК. Операційна система сама визначає диск і миттєво дозволяє працювати з ним. Мінус же більшості зовнішніх вінчестерів – невисока швидкість: приблизно у два рази нижче, ніж у вбудованих аналогів [5].

Рисунок 2.17 – Жорсткий диск у розібраному вигляді; якщо ви бачите важіль головки, шпіндель і пластину, це означає, що вашому жорсткому диску вже нічого не допоможе – він розгерметизований

Канал передачі інформації зазвичай обмежується інтерфейсами USB і FireWire. Але іноді швидкодія мобільних вінчестерів явно нижче із-за технологій захисту пластин від трясіння.

Внутрішні жорсткі диски, як для ноутбуків, так і для настільних ПК, обладнані або паралельним інтерфейсом PATA, або послідовним SATA. Перший відомий також як IDE і поки що присутній у всіх сучасних комп'ютерах. Але зараз стандарт вже вичерпав себе, і його активно витісняє SATA, пропонуючи в потенціалі швидкість до 300 МБ за секунду проти максимальних 133 Мбайт/с по каналу IDE.

З'єднується жорсткий диск з материнською платою двома кабелями. Один з них подає напругу, інший, інтерфейсний, відповідає за обмін даними. На відміну від IDE-вінчестерів, SATA працюють з напругою 3,3, 5 і 12 В замість 5 В. Новий тип інтерфейсних кабелів включає всього сім дротів, тоді як стандарт IDE вимагав 80-жильного дроту.

Паралельний інтерфейс РАТА здатний приймати на один порт два вінчестери. В цьому випадку номінальна швидкість, наприклад, 133 Мбайт/с, ділиться на два. З SATA цей номер поки не пройде. Щоб підключити два жорсткі диски, потрібно два незалежні порти (у так званому SATA 2.5 вже можна підчіплювати декілька дисків на канал). Кожен вінчестер отримує повноцінний канал обміну даних і не втрачає в швидкості. Відпадає і необхідність призначати жорстким дискам статусу master (той, що веде), і slave (ведений), що позбавляє від багатьох проблем, пов'язаних з сумісністю різних вінчестерів.

Це цікаво: теоретична швидкість інтерфейсу, як PATA, так і SATA, ще ніколи не вимагалася повною мірою. Навіть найновіший вінчестер навряд чи може задіювати 30 % пропускної спроможності SATA [5].

2.4.5 Гучні імена виробників HDD

Як відомо, компанія IBM, що свого часу була лідером на ринку жорстких дисків, до кінця дев'яностих розгубила минуле завзяття. Численні збої підірвали довіру, і IBM була вимушена продати свій бізнес. Придбала спадок компанія Hitachi.

У комп'ютерних магазинах сьогодні найчастіше доводиться бачити моделі Western Digital, Seagate, Hitachi і Samsung. Компанія Seagate випускає недорогі жорсткі диски з високою продуктивністю. На ринку цей виробник займає лідируюче положення і недавно скупував одного з конкурентів – компанію Maxtor. За статистикою саме вінчестери Seagate мають в Росії найбільший попит.

Продукція Western Digital славиться швидкодією, за яку, втім, доведеться платити. Справи компанії йдуть успішно, і Western Digital упевнено тримається на плаву.

До вінчестерів Samsung недавно відносилися скептично із-за їх невисокої надійності і низької продуктивності. Але сьогодні їх продукція вже не поступається конкурентам. Що стосується Hitachi, то і у неї справи йдуть непогано. Жорсткі диски не б'ють рекордів швидкості, але забезпечують високу стабільність.

Продукція компаній досить рівна в плані співвідношення ціна/якість. Хіба що зустрічаються окремі невдалі моделі, так що, підібравши симпатичну позицію в прайс-листі, не полініться зібрати про неї інформацію в Інтернеті [5].

2.4.6 Перпендикулярні перспективи запису

Щільність запису на пластини вінчестерів підходить до своєї межі. Як би низько виробники не опускали зчитуючу головку до поверхні “млинця”, до нескінченності зменшувати розмір магнітних ділянок неможливо. На певній стадії диполі магнітних ділянок починають самодовільно змінювати напрям магнітних ліній, і дані в цьому випадку безповоротно втрачаються.

Щоб вдихнути нові сили в жорсткі диски, інженери звернулися до давно відомої технології перпендикулярного магнітного запису, яку активно досліджували в 70-80-х роках минулого століття. Сенс її полягає в тому, щоб вектори (раніше згадані «стрілки») не лежали в площині пластини, а були перпендикулярні їй. При цьому магнітні ділянки займають менше місця, і до того ж не міняють напряму під дією супермагнетизма, оскільки різнойменні полюси не напрямлені один до одного. Інновація була навіть випробувана, що привело до випуску 2,88-мегабайтних «перпендикулярних» дискет. Правда, їх вартість була непомірною, і ємкі дискети не прижилися.

Для роботи з новими “млинцями” потрібні головки абсолютно іншої конструкції. Склад магнітного шару пластини також зазнав зміни: тепер це двошарова антиферомагнітна підкладка для стабільності магнітного поля і шар запису, який складається із сплавів кобальту, платини і хрому.

Жорсткі диски з перпендикулярним записом форм-факторів 3 і 2,5 дюймів вже поступили в продаж [5].

2.4.7 SSD проти HDD

Майбутнє жорстких дисків не безхмарне. У спину дихають твердотільні накопичувачі (SSD, solid-state disk), які побудовані на мікросхемах незалежної флеш-пам'яті NAND. Компанія Samsung вже запустила виробництво 32 Гбайт SSD у форм-факторі 2,5-дюймових вінчестерів. Зчитування даних з флеш-пам'яті відбувається в три рази швидше, ніж із звичайних пластин жорстких дисків, а запис – в півтора рази швидше.

Переваги твердотільних накопичувачів очевидні – вони легкі, невимогливі до живлення і не містять механічних деталей. А це і несприйнятливість до трясіння, і повна безшумність, і несхильність до магнітних полів. Проблем з сумісністю немає – SSD-накопичувачі підключаються до знайомих інтерфейсів SATA або РАТА.

Єдина перешкода до розповсюдження нової технології – вартість. Сьогодні 32 Гбайт SSD Samsung обійдеться в 1000$. Але вартість модулів NAND падає з кожним місяцем, так що вже через пару років ми напевно розпрощаємося з «механічним» жорстким диском, як би не було його шкода.

Зараз компанія Samsung спільно з Microsoft готує проміжну ланку – гібридний диск (HHD, Hybrid Hard Disk). Накопичувач – звичайний жорсткий диск, а флеш-пам'ять виконує функцію буфера, знижуючи навантаження на механіку. Більшу частину часу шпіндель крутитиметься на знижених обертах, набираючи штатну швидкість лише в моменти перевантаження буфера. Можна чекати, що гібридний диск стане споживати значно менше енергії і працювати швидше за традиційні жорсткі диски [5].

Не дивлячись на явне технічне застарівання, HDD можуть супроводити нас ще впродовж багатьох десятиліть. Так, наприклад, котушкові накопичувачі на магнітних стрічках до цих пір активно застосовуються для архівації даних в крупних компаніях. Жорсткі диски цілком можуть прийти на зміну магнітній стрічці в галузі зберігання величезних масивів інформації...

2.4.8 Перпендикулярний Hitachi

Hitachi (рис. 2.18) не відстає від лідерів індустрії жорстких дисків. Компанія представила модель Travelstar 5K160 для ноутбуків місткістю 160 Гбайт і швидкістю шпінделя 5400 об/хв. Цей жорсткий диск використовує метод перпендикулярного запису для нанесення інформації на пластини, а також головку другого покоління, що знаходилася на стадії тестування з 2004 року.

Рисунок 2.18 – Hitachi Travelstar 5K160

Метод перпендикулярного запису повинен був стати перехідною технологією від старого методу запису до лазерних носіїв, але, судячи з усього, затримається. У перспективі цей метод дозволить нанести до 500 Гбайт даних на квадратний дюйм [5].

2. 5 Прилади, в яких використовується лазер

2. 5.1 Мирний лазер

Філігранно точний лазер; шпіндель, що скажено обертається; здатність зчитувати десять фільмів з одного носія – все це властиво оптичному приводу. Жорсткий диск примушує захопитися генієм інженерної думки, але начинка оптичного привода не менш складна і унікальна. Потрібна високоякісна система лінз (рис. 2.19) для правильного наведення промінця над «болванкою», стабільно функціонуючі електронні схеми, які стежать за пропаленням диска і зчитуванням інформації, і багато що інше. У століття транзисторів розміром в декілька десятків нанометрів і гігабайтних флеш-карт з ніготь, громіздкі оптичні приводи як і раніше дуже популярні. Лазерний диск – недорогий універсальний засіб передачі інформації. Портативні міні-вінчестери і флеш-карти все активніше заповнюють прилавки, але 9,4 Гбайт DVD-диск обходиться раз в сто дешевше гігабайтної «флешки». Ще одна вагома причина – музичні альбоми і новинки кіно з'являються виключно на СD- і DVD-дисках. Окремі компанії намагаються продавати мультимедіа записи на спеціально захищених від копіювання флеш-картах, проте ентузіазму серед покупців це не викликає [6].

Рисунок 2.19 – Оптична система: лазерний діод випускає промінь, котрий падає на компакт-диск

2.5.2 Як все починалося

Принцип роботи оптичного привода і – віддалено – жорсткого диска і магнітофона запозичений у фонографа. Перший в світі прилад для запису і відтворення звуку, якщо не враховувати музичних шкатулок (рис. 2.20), був представлений громадськості Томасом Едісоном 21 листопада 1877 року. Звук зберігався на поверхні циліндра у вигляді спіральної доріжки; глибина борозенки при цьому була пропорційна силі звуку. Читаюча голка рухається канавкою і іншою стороною тисне на мембрану. Механічні коливання перетворюються на електричні імпульси, які проходять через підсилювач, і перетворюються на звук. Швидкість обертання барабана досягала 78 об/хв. У дію він приводився уручну або за допомогою пружини. Борозенки наносили спочатку на фольгу, яка витримувала від сили десяток циклів, а потім на більш довговічне воскове покриття. Тривалість запису не перевищувала пари хвилин. Винахід Едісона удосконалив в тому ж 1877 році Еміль Берлінер. Він створив грамофон, де вперше носієм інформації виступила ебонітова пластинка – стародавній прообраз лазерного диска. Грамофони набули величезного поширення. З'явився портативний варіант – патефон. Услід був створений електрофон, який перетворював механічні коливання в звук за допомогою електричних імпульсів. Електрофон здатний відтворювати моно-, стерео- і квадрофонічні записи. Покоління 60-80-х років минулого століття ще слухало на ньому альбоми Beatles і Rolling Stones. Сьогодні електрофони продовжують використовувати в музичних клубах і студіях запису [6].

Рисунок 2.20— ФонографЕдісона: барабан з восковим покриттям – предок компакт-диска. Замість лазера використовується голка

2.5.3 Історія невидимки

Методи зчитування і запису інформації за допомогою лазера розробили відразу декілька дослідницьких груп, але світ підкорився Sony і Philips на початку 1980-х. Історія не завжди буває справедливою: щорічно продається оптичних приводів і дисків на суму в декілька мільярдів доларів, але винахідники не отримують ні копійки. Так, фізик Джим Рассел на десяток років випередив обидві компанії. Вчений розробив фундамент оптичної цифрової технології зберігання інформації і навіть створив прототипи. У 1953 році були зроблені перші кроки – Джим в рамках роботи на General Electric ввів в експлуатацію комп'ютерну систему контролю ядерного реактора і електронно-променевий зварювальний апарат. У 1965 році він використав попередні досягнення і оголосив про початок робіт над оптичним накопичувачем. Вже через рік на рахунку Джима було 25 патентів в галузі цифрового оптичного запису. Перший зразок оптичного привода представили науковій громадськості в 1973 році. Потім відбулася демонстрація технології потенційним покупцям. Джим записав на 78- і 127-міліметрові диски з скляною основою декілька трансляцій телешоу. За словами фізика, представники Sony і Philips активно зацікавилися розробкою, проте відмовилися від подальших переговорів. У 1977 році Sony і Philips об'єдналися для створення єдиного цифрового оптичного формату. Через два роки почалося створення цифрового аудіодиска. Продажі компакт-дисків почалися в 1982 році з подачі Sony [6].

Потенціал інновації відмітили відразу. За просування нового стандарту узялися гіганти, такі як Microsoft і Apple Computer. Результат виправдав найсміливіші прогнози – в 1985 році з прилавків було зметено не 10 млн. носіїв, як передбачалося, а всі 59 млн. У 2002 ж році пішло більше 8 млрд. болванок. Але повернемося до Джима Рассела. Його дослідження спонсорував підприємець Єлі Якобс. У 1980 році бізнесмен створив компанію Digital Recording і запросив Джима на роботу. Вчений вважав, що Sony і Philips використали його запатентовані розробки для створення лазерних дисків. Проте юрист компанії не бачив шансів виграти справу, і судова тяжба так і не почалася. Вік Digital Recording був коротким, в 1985 році підприємство розорилося. Компанію придбала фірма Optical Recording з Торонто. Джим залишився в штаті, а нові юристи охоче почали терзати Sony і Philips. У 1988 році Optical. Recording стала отримувати непогані «відступні» від лідерів ринку, але зоряна година Джима так і не пробила – його контракт закінчився роком раніше, і винахідник подався на вільні хліби. Інший відомий учений – Девід Пол Грегг – запатентував в 1961 році оптичний диск для запису відео. Як і винаходи Джима, розробки Девіда випередили час. Компанія МСА мала намір використати патенти Девіда для створення нового стандарту. Але, як і у вище згаданого Digital Recording, доля у МСА сумна. Компанія почала співпрацю з Philips в 1975 році. Через три роки публіці представили довгоочікуваний Laserdisc. МСА виробляла носії, Philips (рис. 2.21) – плеєри. Ринок холодно відреагував на оптичну технологію, і вигадка швидко провалилася.

Рисунок 2.21 –Новітні приводи Philips ; вони здатні пропалювати і записувати три види дисків – CD, DVD та Blu-ray

А що ж Радянський Союз? Невже найбільша країна в світі могла опинитися не попереду всієї планети? Створення оптичних дисків почалося в 1975 році у ВНІІРПА ім. С.О. Попова. Перед групою дослідників поставили завдання створити оптичні технології запису і відтворення звукової інформації студійної якості. У країні було скрутно з «тонкою» технікою, зокрема, з напівпровідниковими лазерами. Співвітчизникам довелося використовувати 200-мм газовий лазер ЛГ-75. Переміщати махину було важко, тому застосували мотори, які переміщали картридж з самим лазерним диском. Прототип оптичного програвача Промінь-002 представили на ВДНГ в 1980 році – раніше, ніж Sony і Philips почали серійне виробництво. На диску радянські учені записали музику з кінофільму «Мій ласкавий і ніжний звір». Виробляти приводи в СРСР так і не почали. У жодного з підприємств не знайшлося бази для випуску напівпровідникових лазерів і необхідних механічних компонентів. Фінансування проекту припинилося [6].

2.5.4 Компакт-диск

Сьогодні компакт-диски виглядають так само, як і двадцять років тому. Виготовляються носії з прозорого полікарбонату, який покривають тонким напиленням алюмінію, срібла або золота, що відбиває. Потім наносять захисний шар лаку, щоб повністю захистити від контактів із зовнішнім середовищем і випадкових пошкоджень.

До уваги: діаметр дисків – 120 мм, товщина – 1,2 мм. Випускають також невеликі «болванки» (80 мм). Будь-який сучасний привод читає обидва типи дисків.

Існує декілька версій, чому діаметр компакт-диска зазвичай рівний саме 120 мм. За однією з них, директор Sony Акіо Моріта вирішив, що лазерні диски чудово підійдуть цінителям класичної музики. У Японії провели опитування і з'ясували, що найбільш популярний твір – дев'ята симфонія Бетховена, яка триває рівно 74 хвилини. Цікавий варіант, відповідно до якого діаметр лазерного диска дорівнює діагоналі аудіокасети, символізуючи спадкоємність. Але право на життя є і у більш життєвої версії – компакт-диск повинен був поміщатися в кишеню сорочки. Стандартний компакт-диск вміщає 650 Мбайт (ті самі 74 хвилини) цифрової інформації. Зараз широко поширені 700-мегабайтні (80 хвилин аудіо) диски, випускаються моделі і по 800 Мбайт (90 хвилин аудіо). Формат зберігання даних на аудіодиска називається Red Book (Червона книга). Його запропонували фахівці з Philips. У цьому форматі можна записати двоканальний звук з 16-бітовою імпульсно-кодовою модуляцією і частотою дискретизації стереоканалів 44,1 кГц. Всього розробили два режими зчитування. Перший застосовувався для програмних носіїв і вимагав запис надмірних бітів коду Ріда-Соломона. Вони дозволяють відтворити дані навіть з пошкодженого диска. Другий режим використовувався з аудіодисками і справлявся без захисного коду. Швидкість зчитування інформації в першому режимі – 150 Кбайт/с; для позначення швидкості запису ввели параметр 1х. Привод із швидкістю 36х прочитує дані на 36x150 Кбайт/с (5400 Кбайт/с). Для порівняння – одношвидкісний DVD-диск прочитується на швидкості 1,32x Мбайт/с. Поступово компакт-диски стали використовувати для відеофільмів, закодованих в MPEG, графічних зображень і аудіодисків з текстовою інформацією про композиції. З'явилися специфікації, які описують перезаписувані і один раз записувані диски. Зміну CD почали вже готувати на початку 1990-х. Розвернулася боротьба серед двох форматів – Multimedia Compact Disc від Sony і Philips, а також Super Disc, творіння восьми учасників, в числі яких були Toshiba і Time Warner. На допомогу ворогуючим форматам прийшла компанія IВМ. Повторення війни відеокасет VHS і Betacam не повторилось [6]. Про абсолютно новий формат лазерних дисків стало відомо у вересні 1995 року. У листопаді наступного року в Японії почалися продажі DVD, через рік диски прийшли і на ринок США. Виробники наполегливо розробляли власні формати, і у результаті з'явилися «плюсові» і «мінусові» диски – DVD+R і DVD-R, DVD-RAM і DVD-ROM. На щастя, проблеми сумісності були вирішені відносно швидко.

2.5.5 Усередині оптичного привода

Інформація на диску записана у вигляді спіральної доріжки на металевому шарі, що відбиває світло, який несе інформацію в двійковому коді у вигляді ямок (pits) і ділянок рівної поверхні (flats). Дані прочитуються лазерним променем.

Лазер може потрапляти на ділянки «flat» або «pit». У першому випадку фотодетектор реєструє відбитий від поверхні металу промінь, в другому – нічого. Для диска глибина ямки повинна бути не більше однієї шостої довжини хвилі лазера (вимірюється в сотнях нанометрів). Співвідносяться «pit» з компакт-диском – приблизно як піщинка і стадіон.

Анатомія оптичного привода нагадує нутрощі жорсткого диска. На борту та ж буферна пам'ять, шпіндель, електронні схеми і ділянка, де записана прошивка – програма управління приводом. Підключення до системної плати відбувається за допомогою тих же інтерфейсних кабелів (IDE, SATA) і стандартних шлейфів живлення.

На лицьовій панелі будь-якого привода (рис. 2.22) в обов'язковому порядку знаходяться лоток механізму завантаження диска і непримітна дірочка. Призначений отвір для вивільнення диска, у випадку якщо відключилася електрика або привод заклинило. Досить вставити голку і натиснути – лоток відкриється.

Основні механічні елементи: сервопривод відповідає за завантаження диска; повзун служить для переміщення лазерної оптичної системи, ну а шпіндель розкручує компакт-диск. Лоток з диском заходить всередину привода так, що шпіндель може встати в отвір в середині компакт-диска. Оптична система з лазером знаходиться під диском.

Отже, шпіндель розкручує носій, і промінь лазера починає ковзати по «пітам» і «флетам», прочитуючи збережений двійковий код. Для перемикання між доріжками використовується повзун. Оптична система додатково регулюється чотирма котушками і магнітами. При подачі струму на першу пару, об'єктив оптичної системи зрушується вгору або вниз завдяки магнітному полю. В результаті змінюється фокусування. Другі дві котушки відповідають за горизонтальні зсуви лазера, точно позиціонуючи систему на потрібній доріжці компакт-диска.

«Млинці» жорсткого диска обертаються з постійною кутовою швидкістю (CAV, Constant Angular Velocity). Компакт-диск же зазвичай розкручують зі змінною кутовою швидкістю, що забезпечує фіксовану швидкість зчитування (CLV, Constant Linear Velocity), яка гарантує постійний потік даних. Зчитування ділянок носія біля краю диска проходить із зменшеним числом обертів, внутрішніх, – з максимальною швидкістю.

Рисунок 2.22 – Зовнішній оптичний привод; їх можна встановлювати як горизонтально, так і вертикально

Сучасні приводи працюють по-різному – можуть крутити диск завжди з однією і тією ж частотою, що означає падіння швидкості при зчитуванні доріжок біля центра диска, а можуть відповідати фіксованій швидкості зчитування, регулюючи частоту обертів. Знаходять популярність змішані технології (Zone-САV) – диск розбивається на зони, в кожній з яких дотримується певна частота обертання. Якщо в характеристиках привода заявлена максимальна швидкість САV 32х, це означає, що виробник лукавить, – диск крутиться завжди з однією і тією ж швидкістю, максимальна швидкість зчитування 32х досяжна лише в деяких ділянках. Якщо ж в документації сказано, що читання (або запис) ведеться при CLV 16х, можна бути спокійним – швидкість роботи з даними буде 16х в будь-яких ділянках.

Напруги, що поступає на пристрій, недостатньо для функціонування механічних двигунів, тому всі приводи включають чіп підсилювача напруги. На «борту» присутня флеш-пам'ять із записаною прошивкою – програмою, яку використовує мікропроцесор привода для управління всіма елементами системи. Місткість мікросхеми зазвичай не перевищує 128 Кбайт. Підвищити ефективність привода можна в домашніх умовах, самостійно замінивши прошивку. Викачати програмку можна на веб-сайті виробника. У будь-якому оптичному приводі є буфер.

Він використовується для тимчасового зберігання інформації. Алгоритми роботи привода з власною буферною пам'яттю життєво важливі для пропалення «болванок». Процес запису диска повинен йти безперервно. Комп'ютер зобов'язується справно поставляти інформацію, що йде на запис, в буфер привода. Якщо трапляється казус і відбувається спустошення буфера, то «випечений» диск можна сміливо викидати. Втім, більшість сучасних приводів хваляться фірмовими технологіями захисту від спустошення буфера [6].

2. 5.6 Вибираємо привод

Сьогодні вибрати привод не проблема. Практично будь-яка сучасна модель здатна прочитувати і пропалювати все різноманіття дисків. Проте все ще можна побачити звичайні CD/DVD-приводи, CD, що пишуть, комбо-приводи, які пропалюють звичайні CD, але не уміють зберігати дані на DVD, великого поширення набули мультиформатні моделі. Вони здатні записувати як CD, так і DVD, найсучасніші навчилися працювати і з DVD-RAM.

У сучасних моделях використовується ряд технологій для швидкого і надійного читання і запису дисків. Приводи уміють гасити вібрації, самостійно вибирати стратегію пропалення для кожної «болванки» і не бояться спустошення буфера. При виборі варто придивитися до заявлених технологій. Кожен виробник називає технологію по-своєму, насправді вони розрізняються мінімально. Цікаво, що деякі приводи можна використовувати для знищення дисків – лазер випалює поверхню таким чином, що дані зчитати не вдасться.

З'явилася також унікальна можливість наносити малюнок на поверхню диска прямо в лотку. Для цього необхідний Lightscribe-сумісний привод і диск з особливим покриттям. Носій вставляється етикеткою вниз, а лазер робить малюнок, який завантажується з графічного редактора. Вартість таких приводів прийнятна, але купувати їх немає особливого сенсу – подібні «болванки» продаються не на кожному розі і стоять дорожче. Простіше використовувати маркери. До речі кажучи, на ринку присутній аналог Lightscribe – технологія Labelflash.

Внутрішні приводи складають завширшки стандартні 5,25 дюймів і стоять практично у всіх ПК. Випускають також приводи компактних розмірів, які відрізняються меншою товщиною, довжиною і вагою. Коштують вони дорожче, встановлюють їх зазвичай в ноутбуки і компактні мультимедіа-центри. Останніми роками поширення набули зовнішні приводи, які можна підключати до включеного комп'ютера через «гарячі» порти USB, FireWire і eSATA. Зовнішні приводи вимагають джерело живлення.

Дорогі і якісні оптичні приводи випускає компанія Plextor. Виробник обіцяє довгий термін служби і видатну швидкодію. Відмінно себе зарекомендувала компанія NEC. Деякі моделі виробника виявилися такими вдалими, що Інтернет наповнили аматорські сайти, які описують навіть способи установки і переваги різних прошивок! Уваги заслуговують приводи компаній BENQ, Lite-On, НР і LG. Трохи здають позиції колишні лідери – Sony, Теас і ASUS [6].

2.5.7 Майбутнє сьогодні

Не секрет, що на прилавки вже приходить нове покоління оптичних дисків – Blu-ray(рис. 2.24) і HD-DVD. Обидва стандарти стали логічним розвитком DVD. Діаметр дисків і товщина залишилися такими ж – 120 мм і 1,2 мм. Не змінився і спосіб запису інформації – «піти» і «флети». Переваги – значно збільшена місткість носіїв: 25 Гбайт для Blu-rау і 15 Гбайт для HD-DVD на один шар. Нові формати стануть актуальними, як тільки користувачі перейдуть на HD-телевізори, що підтримують розподіл аж до 1920x1080. Тут вже всі огріхи і слабкості сучасних DVD (MPEG2) стануть помітні неозброєним оком [6].

2. 5 .8 Оптичний принцип запису та зчитування інформації

У лазерних дисководах CD-ROM і DVD-ROM використовується оптичний принцип запису і зчитування інформації. В процесі запису інформації на лазерні диски для створення ділянок поверхні з різними коефіцієнтами відбиття застосовуються різні технології: від простого штампування до зміни здібності відбивання ділянок поверхні диска за допомогою потужного лазера. Інформація на лазерному диску записується на одну спіралевидну доріжку (як на грамплатівці), що містить ділянки з різною здатністю відбиття. При дотриманні правил зберігання (у футлярах у вертикальному положенні) і експлуатації (без нанесення подряпин і забруднень) оптичні носії можуть зберігати інформацію протягом десятків років.

В процесі зчитування інформації з лазерних дисків промінь лазера в дисководі падає на поверхню диска, що обертається, і відбивається. Оскільки поверхня лазерного диска має ділянки з різними коефіцієнтами відбиття, то відбитий промінь також змінює свою інтенсивність (логічні 0 або 1). Потім відбиті світлові імпульси перетворяться за допомогою фотоелементів в електричні імпульси і по магістралі передаються в оперативну пам'ять.

2. 5.9 CD і DVD-ROM

На цих накопичувачах використовується оптична система запису даних. Сам диск складається з дзеркальної поверхні, на якій є поглиблення. Диск опромінюється лазером, і залежно від наявності або відсутності, фотодіод уловлює або не уловлює відбите світло (рис. 2.23). Таким чином формуються одиниці і нулі.

Рисунок 2.23 – Схема зчитування даних з диска

Таблиця 2.2— Порівняльні характеристики CD та DVD дисків

Зрозуміло, що розміри «поглиблень» повинні бути порівнянні з довжиною хвилі лазера, щоб в повній мірі виявлялися корпускулярні властивості світла, а хвильові себе практично не виявляли. Втім, це і виходить з таблиці 2.2.

2.5.10 Технологія Blu-Ray – наступник DVD

Так вже повелося, що еволюція в галузі комп'ютерних технологій відбувається швидше, ніж в решті технічних галузей. І з часом проміжок часу, за який потужність комп'ютера подвоюється, стає все менше і менше. До 1 ГГц процесори йшли 22 роки, а до 2 ГГц – всього лише півтора. Об'єм вінчестера росте як на дріжджах, 160-180 гігабайт – це вже повсякденність, адже зовсім недавно для досягнення таких об'ємів конструювалися цілі RAID-масиви з десятків жорстких дисків. Мініатюризація, збільшення швидкодії, швидкості передачі даних, збільшення щільності запису – ось що ми чуємо щодня, ось що з'являється щодня на сторінках новин Інтернету. Об'єми, швидкості, частоти – все це подвоюється, почетверяється, подесятиряється і все це нікого вже не дивує. Але є галузь, в якій на тлі успіхів на інших фронтах до останнього часу панував, здавалося б, повний застій. Це галузь змінних носіїв інформації.

Дійсно, в цій галузі, як і двадцять років тому продовжує лідирувати старичок CD-ROM. Правда, за ці роки він підріс з 650 Мб до 700 Мб, а завдяки старанням TDK місцями навіть і до 800 Мб, але, на жаль, в наше насичене інформацією століття такі об'єми стають явно недостатніми. Таким довгим життям CD-ROM зобов'язаний не в останню чергу форматам стиснення звуку (MP3) і відео (MPEG4, DivX), завдяки яким в такий мізерний об'єм стало можливим втиснути величезні масиви музики і цілі фільми. Звичайно, якість страждає, але народ у нас невимогливий і зрештою все одно виходить якіснішим і довговічнішим за переписані аудіо та відеокасети.

Останнім часом вимогливіша публіка відкрила для себе DVD (digital versatile disc). Саме останнім часом, хоча цьому формату налічується вже 8 років. Причин такого повільного просування багато. Спочатку на ринку панував дикий різнобій форматів DVD. Якщо у випадку з CD компанія-винахідник SONY чітко дала специфікації даного пристрою, яких дотримувалися всі виробники, то у випадку з DVD вийшло з точністю навпаки – кожний з виробників пропонував свою версію DVD-привода, з різним максимальним об'ємом носія, з різною механікою і навіть з різною довжиною хвилі зчитуючого лазера, що на початку частенько приводило до ситуації, коли на DVD приводі з 10 дисків читалися тільки один-два. На наступному етапі розповсюдження DVD стримуючим чинником стала, прямо скажемо, безглузда спроба приборкати піратство за допомогою введення зон. За декілька років експансії DVD диски з різних зон настільки перемішалися між собою, що стало проблематичним знайти диски саме під свій дисковод. До того ж миттєво в мережі Інтернет з'явилися зламані прошивки DVD-приводів і спеціальні програми, що очищують лічильники програних дисків. Досвідчені користувачі вирішили проблеми із зонами в обхід виробників, ну а недосвідчених ця проблема тільки відштовхнула від придбання DVD-привода. Не в останню чергу в повільному просуванні DVD зіграли висока вартість дисків і їх відносна рідкість.

Але поступово все стало налагоджуватися. Виробники самостійно стали знімати обмеження на зони з своїх приводів. Так, наприклад, програма PowerDVD повідомила про один DVD-привод NEC, який недавно вийшов, що "даний пристрій має номери зон 1, 2, 3, 4, 5". Приводи сталі сумісні, з'явилося щось схоже на єдиний стандарт. DVD фільми з'явилися в широкому продажу, їх почали навіть дублювати російській мовою. Ціна на диски впала. З'явилися піратські диски, які склали цінову конкуренцію (на жаль, тільки цінову, про якість говорити не доводиться) ліцензійним дискам. Користувачі, виявивши, що DVD-приводи не набагато дорожче за CD-ROM стали поступово купляти дані пристрої. З'явилися DVD-приводи, що пишуть, але за шалені гроші і відразу в особі трьох несумісних між собою форматів: DVD-RAM (Panasonic), DVD-RW (Pioneer) і DVD+RW (Philips). Нарешті для DVD з’явилось світле майбутнє. Але це майбутнє було стрімко перекреслено у лютому 2002 року синім променем – технологією Blu-Ray Disc.

Японія, Токіо, 19 лютого 2002... Представники дев'яти лідируючих високотехнологічних компаній Sony, Matsushita (Panasonic), Samsung, LG, Philips, Thomson, Hitachi, Sharp і Pioneer на сумісній прес-конференції оголосили про створення і впровадження нового формату оптичних дисків великої місткості під назвою Blu-Ray Disс, цим самим можливо підписавши смертний вирок DVD. Згідно оголошеної специфікації Blu-Ray Disс – перезаписуваний диск наступного покоління із стандартним CD/DVD розміром 12 см з максимальною місткістю запису на один шар і одну сторону до 27 Гб.

Назвати Blu-Ray(рис. 2.24) принципово новим форматом не можна – це швидше еволюція формату DVD. Як випливає з назви в Blu-Ray для запису і відтворення диска замість червоного лазера, який використовується в DVD і CD-ROM, застосований синій лазер (blue-violet laser). У синього лазера довжина хвилі складає 405 нанометрів (див. табл. 2.3), що значно менше довжини хвилі червоного лазера (650 нм). Менша довжина хвилі – відповідно менша інтерференція відбитого променя, відповідно можна зробити товщину доріжки даних тонше, що приводить до значного збільшення місткості носія. Товщина доріжки у Blu-Ray диска в два рази менша, ніж у DVD. Єдино, що застерігає – той факт, що енергетика синього лазера вища, ніж у червоного, що повинно призводити до значного розігрівання поверхні диска. Мабуть, Blu-Ray приводи вимагатимуть потужного охолоджування.

Рисунок 2.24 – Диск Blu-Ray

Покриття Blu-Ray, на яке записуються дані (optical transmittance protection layer), дуже тонке – 0.1 мм. З цього факту можна зробити 3 висновки. Перший – чим тонший шар, тим менше розсіяння відбитого променя і більше даних можна вміщати на квадратний дюйм, тобто тонкий шар – це необхідність для досягнення великої місткості диска. Другий – настільки тонкий шар дозволить без проблем зробити диск багатошаровим (хоча б двошаровим, як DVD), оскільки зменшується рефракція променя, відбитого від глибшого шару. Третє – настільки тонкий шар легко пошкодити, отже Blu-Ray Disс вимагатиме захисту, тобто буде упакований в пластикову оболонку, на зразок MiniDisk від Sony.

Останній факт, на жаль, говорить про те, що ціни на Blu-Ray приводи можливо будуть істотно вищі, ніж на DVD, оскільки, якби Blu-Ray Disc залишався б диском без захисної оболонки, то виробники змогли б використовувати корпуси і механіку від DVD-приводів без переробки, змінивши лише лазер і мікросхему, що декодує, а так доведеться починати практично з нуля. Можливий компромісний варіант, коли односторонні диски відносно малої місткості (23-27 Гб) вироблятимуться без упаковки і будуть відповідні приводи, що мало відрізняються від DVD-приводів на вигляд і за ціною, такі об'єми для домашніх мультимедійних комп'ютерів на перших порах більш ніж достатні, об'єм Blu-Ray диска в рази перевершує DVD, а для користувачів вельми важлива ціна. Споживачі голосують грошима, неважливо якого вони кольору, відповідно, чим менше буде початкова вартість Blu-Ray для домашнього і мультимедійного сектора, тим швидше він набере популярність. Так само диски цього формату використовуватимуться для цифрових відеоплеєрів нового покоління, що пишуть, оскільки на одному Blu-Ray Disc уміщається до 13 годин відеоінформації якості VHS (MPEG-2 з bitrate 3.8Mbps) або ж 2 години відео в модному зараз в Японії форматі HDTV (телебачення високої роздільної здатності до 1600х1200х32bit MPEG-2 з bitrate від 8Mbps і вище).

Для hi-tech установ, підприємств, систем управління, освітніх закладів і інших, де потрібні великі об'єми інформації, знадобляться більш ємні – двосторонні, двошарові (або багатошарові) Blu-Ray диски з місткістю від 100 Гб. Такі диски будуть поміщені в прозорий картридж і будуть використовувати спеціальні Blu-Ray приводи, оснащені лазерами з різною довжиною хвилі (в межах синьої частини спектру) для читання різних шарів. Перші прототипи 100 Гб дисків вже створені. Вони здаються зараз величезними з приводу об'єму інформації, але може вже в найближчому майбутньому це стане нормою, так само як швидко звикли до величезного стрибка між 3,5’’ дискетою (1.44 Мб) і CD-ROM (650 Мб). Через деякий час і домашній сектор стане одним із споживачів багатошарових Blu-ray дисків, коли впадуть спочатку високі ціни на приводи і носії інформації цього формату.

Технології Blu-Ray створювалися в першу чергу для запису, зберігання і відтворення відео і аудіо інформації, тобто в наявності сильна орієнтація у бік мультимедіа, хоча, зрозуміло, на Blu-Ray Disc можна записати і просто дані. Основними форматами зберігання відео, як і в DVD, є MPEG2, формати звуку, відповідно – AC3, MPEG1, MPEG Layer2. Для цифрових відеоплеєрів формату Blu-Ray декодування здійснюватиметься апаратно, для комп'ютерних приводів – програмно.

Не можна не згадати про високу швидкість пересилки даних, яка буде здійснена в Blu-Ray пристроях. Так, згідно специфікації, максимальна швидкість пересилки даних між Blu-Ray приводом і цільовим пристроєм (MPEG-2 декодер або комп'ютер) досягатиме 36Mbps, що при величезних об'ємах носія дуже актуально. Такій швидкості пересилки даних, повинна повною мірою відповідати швидкість зчитування. На жаль, не вказується, яким чином буде досягнута така висока швидкість, оскільки якщо цей спосіб підвищення швидкості обертання диска, то боюся, що Blu-Ray диски, що вибухнули, і опалені приводи вже не за горами, хіба що в гру вступить який-небудь невідомий чинник, наприклад новий склад матеріалу, з якого робитимуться диски. Але тоді виникає питання сумісності з попередніми поколіннями носіїв. Звичайно, можна додати логічні схеми, які визначатимуть тип носія CD/DVD/Blu-Ray і відповідно міняти максимальну швидкість обертання для кожного типа, але це приведе до подорожчання привода. Напрям до збільшення числа лазерів, що зчитують, як ми бачимо на прикладі технології True-X, веде до вибухоподібного збільшення вартості привода.

Для зворотної сумісності з попередніми носіями інформації, а це обов'язкова умова майбутньої популярності Blu-Ray, привод повинен мати хоча б два лазери – основний синій і додатковий червоний. Сумнівно, що диски для читання яких потрібен червоний лазер, читатимуться синім. Багато чинників заважає, менша товщина синього променя, інші відбивні властивості поверхні, грубіша структура самого диска і т.д. В результаті знову вилка – обереш сумісність із старими форматами – програєш в ціні, зате придбаєш прихильну увагу консервативних шарів суспільства, відмовишся від сумісності – спростиш конструкцію, але відіб’єш покупців, окрім найбільш радикально-hi-tech екстремальних. Для користувача це означає і те, що доведеться платити за кожний з приводів та п'ятидюймовий слот. Для відеоплеєрів ніяких вилок немає – сумісність з попередніми форматами потрібна у будь-якому випадку, бібліотека DVD і Video CD фільмів вже дуже велика і ніхто не захоче відмовлятися від неї через примарну перспективу обіцяну Blu-Ray.

На жаль, ті граблі, на які наступив свого часу DVD, нічому новий формат не навчили – в Blu-Ray включений захист від нелегального копіювання. На щастя, це будуть не зони, як раніше, а якийсь індивідуальний номер, який проставлятиметься на всіх записаних відео-дисках. Не зовсім ясно, для чого це робиться, але в прес-релізі гордо сказано, що "ця мітка здійснюватиме реальний високоякісний захист авторських прав". Мабуть для того пристрою, на якому був записаний диск, число відтворень буде не обмежено, а для інших – якесь число раз, те ж саме буде з легально придбаними фірмовими дисками, на яких напевно стоятиме захист від запису і перезапису. Незрозуміла ситуація із записом даних – буде там ця мітка чи ні?

Підводячи підсумок вищесказаному. Переваги Blu-Ray Disc полягають не тільки у величезній місткості, але і в тому, що його розробляли відразу дев'ять найбільших електронних корпорацій, які повинні застрахувати користувачів від проблем несумісності приводів.

Недоліки Blu-Ray не очевидні і компенсуються перевагами. Це передбачувана висока ціна приводів і дисків і проблеми зворотної сумісності з попередніми носіями інформації. Щодо ціни – ситуація повинна покращати після залучення сторонніх виробників, які так само можливо допоможуть розібратися і з захистом від копіювання, хоча навряд чи – дев'ять основних компаній зможуть наполягти на дотриманні умови повної відповідності формату. А щодо сумісності – все залежить від масовості старту Blu-Ray, його розрекламованістю і майбутньою популярністю. Якщо Blu-Ray з'явиться на кожній машині (що маловірогідне, користувачі – народ дуже консервативний), то, можливо, старі формати вимруть, як динозаври, і підтримувати сумісність з ними немає ніякої потреби. На масовість старту дуже сильно впливатиме ціна пристроїв, дисків і жорсткість ліцензійної політики дев'ятки виробників. Отже доля формату цілком в руках його творців. У кожної з дев'яти компаній є величезний досвід за плечима, успіхи і провали, так що давати поради їм безглуздо, а ось чи здатні вони вчитися на власних і чужих помилках – покаже майбутнє, майбутнє формату Blu-Ray...

Таблиця 2.3 – Характеристики Blu-ray

2. 5.11 Вік голографії

Технології оптичного запису CD, DVD, Blu-ray і HD-DVD по суті однакові. Кардинально нове рішення пропонує компанія InPhase Thecnologies – спосіб голографічного зчитування і запису інформації за допомогою лазерів.

Головна особливість – неймовірно висока щільність запису (515 Гбіт в 6,44 кв. см) і можливість використання носіїв будь-яких форм-факторів, хоч квадратних, хоч круглих. Чим товще диск – тим більше інформації він вміщає.

InPhase Teсhnologies продемонструвала на виставці СЕ5 2006 привод PolyTopic, здатний прочитувати диск завтовшки 1,5 мм за допомогою 407-нм лазера. Швидкість передачі інформації варіюється від 20 Мбайт/с до 23x Мбайт/с. Відкладати справи у довгий ящик компанія не має наміру – до кінця року в продаж повинні поступити голографічні приводи і диски місткістю від 300 Гбайт до 1,6 Тбайт. Коштувати привод буде близько 8000$.

Але майбутнє оптики не безхмарне. Людство поступово переходить до зберігання інформації в енергонезалежних мікросхемах пам'яті, які працюють швидко, захищені надійним корпусом і не вимагають багато енергії. Пристрої читання і запису мікросхем пам'яті чудово працюють в умовах трясіння і вібрації, в магнітних полях і при різних температурах. Тобто в умовах, де жорсткі диски і оптичні приводи не здатні працювати в принципі. Що стосується архівного зберігання інформації, то і до цього дня з своїм завданням непогано справляються магнітострічкові накопичувачі і звичайні вінчестери. Тому цілком можливо, що голографія так і не знайде практичного застосування. Ну а поки ми постежимо за битвою титанів – Blu-ray і HD-DVD [6]!

2.5.12 Фізичний принцип роботи лазерного принтера

Серед сучасної комп'ютерної периферії навряд чи знайдеться пристрій, що увібрав в себе більше технологічних досягнень, ніж лазерний принтер. Своєю назвою ці принтери зобов'язані маленькому лазеру, що входить до їх складу (потужністю не більше декількох сот міліват). Лазер, що дає дуже вузький напрямлений пучок монохромного випромінювання, використовується як найтонше перо, яким на фотобарабані малюється задане зображення.

2. 5.13 Стисла історія розвитку лазерного принтера

Поштовхом до створення перших лазерних принтерів послужила поява нової технології, розробленої фірмою Canon. Фахівцями цієї фірми, що спеціалізується на розробці копіювальної техніки, був створений механізм друку LBP-CX. Фірма Hewlett-Packard в співпраці з Canon приступила до розробки контролерів, що забезпечують сумісність механізму друку з комп'ютерними системами PC і UNIX. Принтер HP LaserJet вперше був представлений на початку 1980-х років. Спочатку конкуруючи з матричними принтерами, лазерний принтер швидко завоював популярність у всьому світі. Інші компанії-розробники копіювальної техніки незабаром наслідували приклад фірми Canon і приступили до досліджень у галузі створення лазерних принтерів. Toshiba, Ricoh і деякі інші, менш відомі компанії, теж були залучені до цього процесу. Проте успіхи фірми Canon у галузі створення високошвидкісних механізмів друку і співпраця з Hewlett-Packard дозволили їм досягти поставленої мети. В результаті на ринку лазерних принтерів модель LaserJet аж до 1987-88 років займала домінуюче положення. Наступною віхою в історії розвитку лазерного принтера з'явилося використання механізмів друку з більшою роздільною здатністю під керуванням контролерів, що забезпечують високий ступінь сумісності пристроїв. Іншою важливою подією стала поява кольорових лазерних принтерів. Фірми XEROX і Hewlett-Packard (далі скорочено звана HP) презентували нове покоління принтерів, які використовували мову опису сторінок PostScript Level 2, що підтримує кольорове представлення зображення і що дозволяє підвищити як продуктивність друку, так і точність передачі кольорів. Мова принтера PCL 6 також підтримує розширені колірні можливості представлення зображень для принтерів серії HP Color LaserJet.

2. 5.14 Формування зображення

Лазерні принтери формують зображення шляхом позиціонування точок на папері (растровий метод). Спочатку сторінка формується в пам’яті принтера і лише потім передається до механізму друку. Растрове представлення символів і графічних образів проводиться під керуванням контролера принтера. Кожен образ формується шляхом відповідного розташування точок в чарунках сітки або матриці, як на шахівниці.

Растрова технологія (рис. 2.25) значною мірою відрізняється від векторної, яка використовувалась в пір’яних графічних пристроях. При використанні векторної технології зображення формується шляхом побудови ліній з однієї точки в іншу.

Рисунок 2.25 – Растровий метод формування образу

2.5.15 Принцип дії

Лазерні принтери, що набули найбільшого поширення, використовують технологію фотокопіювання, звану ще електрофотографічною, яка полягає в точному позиціонуванні точки на сторінці за допомогою зміни електричного заряду на спеціальній плівці з фотопровідного напівпровідника. Подібна технологія друку застосовується в ксероксах. Принтери фірм HP і QMS, наприклад, використовують механізм друку ксероксів фірми Canon.

Найважливішим конструктивним елементом лазерного принтера (рис. 2.26, 2.28) є фотобарабан, що обертається, за допомогою якого відбувається перенесення зображення на папір. Фотобарабан є металевим циліндром, покритим тонкою плівкою з фотопровідного напівпровідника (звичайно оксид цинку). По поверхні барабана рівномірно розподіляється статичний заряд за допомогою тонкого дроту або сітки, званої коронуючим дротом. На цей дріт подається висока напруга, що викликає виникнення навколо нього іонізованої ділянки, яка світиться, званою короною.

Лазер, керований мікроконтролером, генерує тонкий світловий промінь, який відбивається від дзеркала, що обертається. Цей промінь, потрапляючи на фотобарабан, засвічує на ньому елементарні ділянки (точки), і в результаті фотоелектричного ефекту в цих точках змінюється електричний заряд.

Рисунок 2.26 – Функціональна схема лазерного принтера

Для деяких типів принтерів потенціал поверхні барабана зменшується від 900 до 200 В. Таким чином, на фотобарабані виникає копія зображення у вигляді потенціального рельєфу.

На наступному робочому кроці за допомогою іншого барабана, званого девелопером (developer), на фотобарабан (рис. 2.27) наноситься тонер — найдрібніший фарбувальний пил. Під дією статичного заряду дрібні частинки тонера легко притягуються до поверхні барабана в точках, що зазнали експозиції, і формують на ньому зображення.

Рисунок 2.27 – Створення копії зображення на фотобарабані

Аркуш паперу з лотка, що подає, за допомогою системи валиків переміщується до барабана. Потім аркушу надається статичний заряд, протилежний за знаком заряду засвічених точок на барабані. При контакті паперу з барабаном частинки тонера з барабана переносяться (притягуються) на папір.

Рисунок 2.28 – Узагальнена схема роботи лазерного принтера

Для фіксації тонера на папері аркушу знов надається заряд і він пропускається між двома роликами, що нагрівають його до температури приблизно 180 - 200 °С (якщо ви хоч раз ставили пиріг з солодкою начинкою в духовку, то знаєте, як важко розділити пропечені компоненти). Після власне процесу друку барабан повністю розряджається, очищується від прилиплих частинок тонера і готовий для нового циклу друку. Описана послідовність дій відбувається дуже швидко і забезпечує високу якість друку.

У світлодіодному принтері (рис. 2.29) для засвічування барабана замість лазерного променя, керованого за допомогою системи дзеркал, використовується нерухомий світлодіодний рядок (лінійка), що складається з 2500 світлодіодів, який формує не кожну точку зображення, а цілий рядок (рис. 2.29). На цьому принципі, наприклад, працюють лазерні принтери фірми OKI.

Рисунок 2.29 – Формування зображення за допомогою LED-технології

2.5.16 Кольоровий друк

Під час друку на кольоровому лазерному принтері використовуються дві технології. Відповідно до першої, широко використовуваної до недавнього часу, на фотобарабані послідовно для кожного окремого кольору (Cyan, Magenta, Yellow, Black) формувалося відповідне зображення, і лист друкувався за чотири проходи (рис. 2.30), що позначалося на швидкості і якості друку.

У сучасних моделях (наприклад, HP Color LaserJet 5) в результаті чотирьох послідовних прогонів на фотобарабан наноситься тонер кожного з чотирьох кольорів. Потім при контакті паперу з барабаном на нього переносяться всі чотири фарби одночасно, утворюючи потрібні поєднання кольорів на відбитку.

В результаті досягається рівніша передача колірних відтінків, майже така ж, як при друці на кольорових принтерах з термопереносом фарбника.

Відповідно в кольорових лазерних принтерах використовуються чотири ємності для тонерів. Принтери цього класу обладнані великим об'ємом пам'яті, процесором і, як правило, власним вінчестером. На вінчестері містяться різноманітні шрифти і спеціальні програми, які керують роботою, контролюють стан і оптимізують продуктивність принтера. Кольорові лазерні принтери мають досить крупні габарити і велику масу.

Технологія процесу кольорового лазерного друку вельми складна, тому і ціни на кольорові лазерні принтери ще дуже високі.

2. 5.17 Основні характеристики лазерних принтерів

Лазерний принтер є складним оптико-механічним пристроєм, який, незалежно від конструктивного виконання, характеризується великою кількістю різних параметрів. Із споживчої точки зору всі параметри можна розбити на групи, що визначають:

- якість друку;

- швидкість друку;

- зручність в експлуатації;

- економічність роботи;

- додаткові можливості.

2.5.18 Фізичні процеси, що відбуваються при роботі копіювального апарату та лазерного принтера

У основі роботи, як копіювального апарату, так і лазерного принтера лежить процес сухої ксерографії (лат. xeros – сухий і graphos – писати). У свою чергу він базується на електростатичній фотографії.

У основі електростатичної фотографії лежить здатність деяких напівпровідників зменшувати свій питомий опір під дією світла. Такі напівпровідники називають фотопровідниками і використовують для виготовлення фоторецепторів.

Основні характеристики фотопровідників наведені нижче:

1. Спектральна чутливість – характеризує здатність фотопровідника реагувати на випромінювання різних довжин хвиль. Жоден фотопровідник не може однаково реагувати на різні довжини хвиль. Деякі типи фоторецепторів слабко реагують на блакитний колір, який взагалі не відтворюється на копії, деякі слабко реагують на жовтий колір. У ідеалі фотопровідник повинен однаково добре передавати всі кольори, проте звичайно цього не відбувається.

2. Фотоелектрична чутливість (швидкість формування зображення) – це величина, що характеризує швидкість зменшення заряду на фоторецепторі при освітленні його світлом заданої інтенсивності. Чим менше залишкова величина заряду на фоторецепторі після його експонування, тим вище якість копії. Ця величина може залежати від матеріалу, терміну експлуатації і стану провідника.

3. Швидкість темнової втрати – величина, що характеризує, як швидко фотопровідник втрачає заряд в темноті. Це пов'язано з тим, що напівпровідник, з якого виготовлений фоторецептор, хоч і набуває в темноті властивості діелектрика, але все таки не може зберігати заряд так довго, як це можуть робити діелектрики.

4. Втома матеріалу – це явище, що виникає при багатократному і частому експонуванні фоторецептора. Втома матеріалу може виникати і при засвіченні сонячним світлом (користувач витягнув картридж і залишив його на сонці барабаном до гори). Втома матеріалу приводить до збільшення швидкості темнової втрати заряду, а в деяких випадках навпаки до збереження заряду на поверхні після експонування.

5. Стійкість до зовнішніх впливів – ця характеристика визначає здатність фотопровідника зберігати свої властивості якомога довше при механічному контакті з папером. Папір, при правильному використанні апарату, є найбільш важливим чинником природного зносу фоторецептора. Тому шорсткий папір, неправильно обрізаний і т.д. скорочує термін служби фоторецептора. Хоча сам папір практично не контактує з фоторецептором, проте жорсткі волокна паперу можуть потрапляти під ніж ракеля. Крім того, термін його служби скорочують різні хімічні речовини, які можуть потрапити на нього з паперу або з іншого джерела, а також механічні пошкодження.

6. Кристалізація – процес перетворення атомів фотопровідника з аморфної структури у впорядковану, кристалічну. При цьому фотопровідник втрачає свої властивості. Такий процес не можна зупинити, але можна уповільнити при правильному поводженні з провідником.

7. Початковий потенціал – це потенціал на поверхні фоторецептора, при якому накопичуваний заряд дорівнює заряду, що витікає в підкладку. Звичайно фоторецептор заряджають до потенціалу нижче за початковий, щоб уникнути його пошкодження.

8. Залишковий потенціал – потенціал, який залишається на освітлених ділянках фоторецептора після експонування. При експонуванні фоторецептор швидко втрачає заряд до певної величини, потім швидкість втрати заряду значно знижується. Високий залишковий потенціал сприяє притяганню частинок тонера на освітлені ділянки, що приводить до фону на копії.

Ці характеристики фотопровідника ретельно аналізуються при виборі його як фоторецептора для копіювального апарату або принтера.

2.5.19 Технологія виготовлення фоторецепторів
