Федеральное агентство по образованию РФ
Брянский Государственный Технический Университет
Кафедра «Промышленная теплоэнергетика»
Расчетно-графическая работа №2
Расчет пылеуловительной установки
Вариант 17
Студент группы 05-ПТЭ
Тимошенко О.С.
Преподаватель, к.т.н.,доц.
Лагерева Э.А.
Брянск 2009
Задание
: Рассчитать высоту дымовой трубы для ТЭЦ
Исходные данные
:
- ТЭЦ расположена в районе города Хабаровска;
- номинальная мощность ТЭЦ N
э
=30 МВт;
- ТЭЦ работает на угле Ургальского месторождения;
- максимальная выработка теплоты на ТЭЦ  ;
- частные КПД ТЭЦ по выработке электроэнергии и теплоты:  ;
- средний коэффициент улавливания электрофильтров
- местность в районе ТЭЦ – равнинная;
- показатель А=200 ;
- средняя температура наиболее жаркого месяца
- температура газов на выходе из дымовой трубы  .
Расчет:

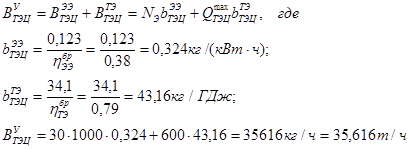

1. Определяем расход условного топлива на ТЭЦ:
2. По справочнику для угля Ургальского месторождения определяем:
- теплота сгорания на рабочую массу топлива
- зольность Ар
=29,6%;
- содержание серы
- удельный объем продуктов сгорания без избытка воздуха:
3. Определяем расход натурального топлива на ТЭЦ:
4. Рассчитываем выход летучей золы:
5. Рассчитываем количество сжигаемой серы:
6. Определяем выход диоксида серы:
7. Рассчитываем выход диоксида азота:
- к
– коэффициент, характеризующий выход оксида азота, к
=3,5 кг/т усл. топл.;
- q
4
–
потеря от механической неполноты сгорания, для каменных углей q
4
=1%;
- b
1
– поправочный коэффициент, учитывающий влияние на выход оксида азота качества сжигаемого топлива,  , где N
р
=0,6% (процентное содержание азота в топливе);
- b
2
– коэффициент, учитывающий конструкцию горелок, b
2
=1 (для вихревых); b
2
=0,85 (для прямоточных);
- b
3
– коэффициент, учитывающий вид шлакоудаления, при жидком шлакоудалении b
3
=1,4
, в остальных случаях b
3
=1;
- e
1
– коэффициент, учитывающий рециркуляцию дымовых газов;
- r
– степень рециркуляции дымовых газов, принимаем r
=0;
8. Определяем ПДК вредных веществ:
9. Рассчитываем безразмерные комплексы  :
F – безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе:
-F=2 для золы;
-F=1 для оксида серы и азота;
Дальнейший расчет высоты дымовой трубы производится по выбросу вредного вещества, для которого значение комплекса имеет наибольшее значение, т.е. диоксид серы.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
10. Определяем полный объем продуктов сгорания:
где  - коэффициент избытка воздуха, принимаем равным 1,5.
11. Определяем скорость газов на выходе из трубы:
 , где D
– принимаем равным 4,2 м (по стандартному ряду диаметров дымовых труб на ТЭЦ)
12. Определяем среднюю температурную разность между газами и атмосферным воздухом:
13. Высоту дымовой трубы определяем по формуле:
 , где
m
и n
- коэффициенты, учитывающие условия выхода газовоздушной смеси из устья источника.
 ,
 ,
V
м
–
вспомогательная скорость, определяемая по формуле:
,
если  то
n
=1
;
если
если  .
Дальнейший расчет проводим табличным способом.
| Н, м |
H, м |
m |
f |
Vм |
n |
| 40 |
65,43708 |
0,711092 |
3,951179 |
5,373173 |
1 |
| 50 |
68,26378 |
0,773854 |
2,528754 |
4,988012 |
1 |
| 60 |
70,4663 |
0,824596 |
1,756079 |
4,693899 |
1 |
| 70 |
72,24539 |
0,866759 |
1,290181 |
4,458801 |
1 |
| 72 |
72,56186 |
0,874369 |
1,2195 |
4,417128 |
1 |
| 80 |
73,721 |
0,902528 |
0,987795 |
4,26469 |
1 |

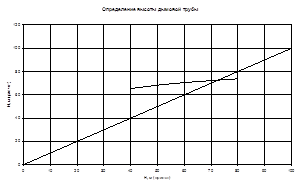

По полученным данным строим график. На этом же графике строим биссектрису координатного угла.
По графику определяем высоту дымовой трубы: Н=72,5 м. Я округляю значения Н=73м.
Для этой высоты пересчитываем значение коэффициентов: f
=1,18;
m
=0,878;
n
=1.
14. Проверяем правильность решения, определяем максимальную концентрацию золы, диоксида серы и азота в воздухе при высоте дымовой трубы 73 м:
 ,
 ,
ПДК для каждого вредного вещества обеспечена, следовательно высота дымовой трубы выбрана правильно.
15. Вычисляем опасную скорость ветра, при которой достигается наибольшее значение приземной концентрации вредных веществ:
V
м
–
рассчитывается по приведенной выше формуле, в которую подставляется выбранная высота дымовой трубы.
V
м
=4,39
следовательно  .

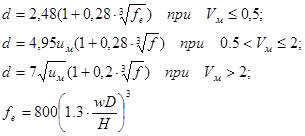

16. Вычисляем безразмерный коэффициент d
:
В данном случае:
17. Определяем расстояние Хм
от источника выбросов, на котором приземная концентрация вредных веществ при неблагоприятных метеорологических условиях достигает максимального значения:

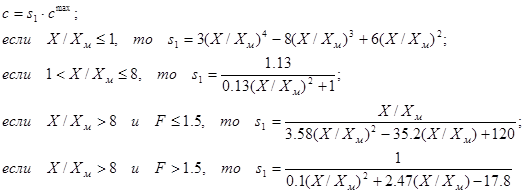

18. Рассчитываем приземную концентрацию вредных веществ в атмосфере по основанию факела выбросов на различных расстояниях Х
от источника выбросов при опасной скорости:
Данные расчета представлены в таблицах:
| x |
X/Xm |
cSO2 |
cNO2 |
S1 |
| 100 |
0,031163 |
0,009575 |
5,40*10^-7 |
0,005587 |
| 200 |
0,062326 |
0,035489 |
5,00*10^-6 |
0,021415 |
| 500 |
0,155814 |
0,166098 |
7,00*10^-6 |
0,117174 |
| 800 |
0,249303 |
0,204064 |
9,00*10^-6 |
0,260542 |
| 1000 |
0,311628 |
0,243 |
1,10*10^-5 |
0,368862 |
| 1500 |
0,467442 |
0,314 |
1,27*10^-5 |
0,637146 |
| 2000 |
0,623256 |
0,396 |
1,40*10^-5 |
0,846544 |
| 3208 |
0,999703 |
0,4961146 |
1,60305*10^-5 |
1 |
| 3500 |
1,090699 |
0,321492 |
1,37195*10^-5 |
0,978651 |
| 5000 |
1,558141 |
0,202515 |
8*10^-5 |
0,858914 |
| 10000 |
3,116282 |
0,106427 |
2*10^-6 |
0,499457 |
| X |
C З |
X/Xm |
S1 |
| 100 |
0,01010005 |
0,04155 |
0,009794 |
| 200 |
0,02000004 |
0,083101 |
0,036987 |
| 500 |
0,0290003 |
0,207752 |
0,19282 |
| 800 |
0,0380002 |
0,332403 |
0,405754 |
| 1000 |
0,0429999 |
0,415504 |
0,551407 |
| 1500 |
0,0540000 |
0,623256 |
0,846544 |
| 2000 |
0,0950001 |
0,831009 |
0,983142 |
| 2406 |
0,10345112 |
0,999703 |
1 |
| 2500 |
0,10000000 |
1,038761 |
0,990991 |
| 5000 |
0,04537985 |
2,077521 |
0,723852 |
| 10000 |
0,01161916 |
4,155043 |
0,348296 |

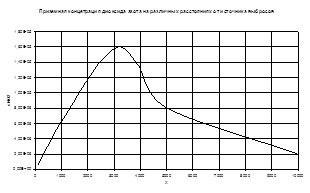

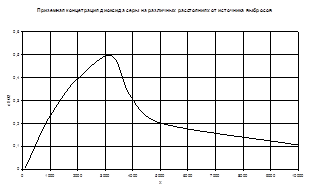

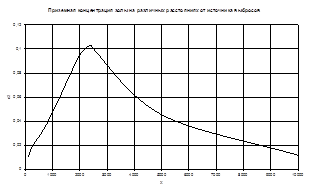

По полученным данным строим график зависимости приземной концентрации вредных веществ (диоксида серы, диоксида азота, золы) от расстояния от источника выбросов при опасной скорости.
|
