Рама с ригелем в виде арки треугольного очертания с затяжкой (арка из балок, Деревягина).
Пролет
Характер теплового режима: отапливаемое здание
Район строительства: г. Енисейск
Снег: 2,24 кН/м2
.
α=19,4
2. Расчет клеефанерной панели
Принимаем клеефанерную панель с размерами 5,58´1,38 м. с пятью продольными ребрами, расстояние между которыми составляет 46 см и четырьмя поперечными.
Для облицовки используем водостойкую фанеру dф
=0,8 см, hp
= 19,2 см.
 см (не проходит)Þhp
= 19,2 см.
Сбор нагрузок на 1 м2
панели
| № п/п |
Вид нагрузки |
gn
, кН/м2
|
gm
|
gp
, кН/м2
|
| I
|
Постоянная нагрузка
|
| 1 |
Асбестоцементные листы ОП |
0,15 |
1,1 |
0,165 |
| 2 |
Утеплитель (мин. вата) |
0,068 |
1,2 |
0,082 |
| 3 |
Пароизоляция |
0,02 |
1,2 |
0,024 |
| 4 |
Продольные ребра 0,192×5×0,052×5/1,45= |
0,172 |
1,1 |
0,189 |
| 5 |
Поперечные ребра 0,192×4×0,052×5/5,57= |
0,036 |
1,1 |
0,0396 |
| 6 |
Обшивка из фанеры 0,008×7= |
0,056 |
1,1 |
0,0616 |
| Итого: |
0,502 |
0,561 |
| II
|
Временная нагрузка
|
| 1 |
Снеговая |
2,24 |
3,2 |
| Итого: |
2,742 |
3,761 |
Нагрузка на 1 м погонный:
Находим максимальные внутренние силовые факторы:
 ;

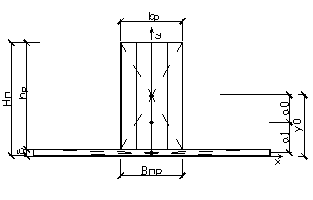

Расчетное сечение клеефанерной панели
d=0,8 см; hp
=19,2 см
Вр
=0,9×138.2=124.4 см
Впр
=4×5,2=20,8 см
Н0
=19,2+0,8=20 см
y0
=8,7 см
y0
/
= 11,3 см

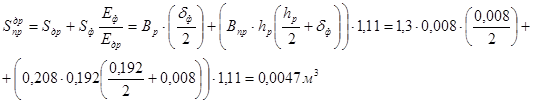

· Статический момент площади сечения:
· Расстояние от нижнего края сечения до нейтральной оси:
 Þy0
/
=11,3 см; yp
=1.7 см.
Приведенный момент инерции:
· Приведенный момент сопротивления:

Проверка обшивки в растянутой зоне:
Проверка ребра в сжатой зоне:
 ,
Проверка фанеры на скалывание вдоль волокон:

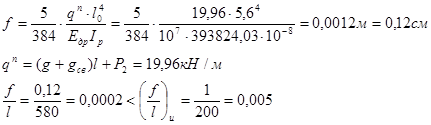

Проверка прогиба панели:
От сползания по скату плиты удерживаются отрезками металлических уголков, прибиваемых к опорам гвоздями.
Задаемся диаметром гвоздя: dгв
=5 мм
Несущая способность гвоздя:
Требуемое количество гвоздей:  гвоздей.
Расстояние от края плиты до первого гвоздя 15d=7,5 см, а между гвоздями 45 см. Длина гвоздя принимаем конструктивно 30d=15 см.
Нагрузка на покрытие: qp
=0,15 кН/м2
Снеговая нагрузка:
 - вес снегового покрова на 1 м2
горизонтальной поверхности,
 -коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.
Определяем собственный вес арки:
Полная нагрузка:
Расчет арки ведем при двух сочетаниях нагрузки:
I. Постоянная и снеговая нагрузки равномерно распределены по всему пролету [g+P1
]:
RA
(
g+
P1)
= RB
(
g+
P1)
= 110,33 кН; Н(
g+
P1)
= 147,25 кН; F(
g+
P1)
= 110,33 кН;

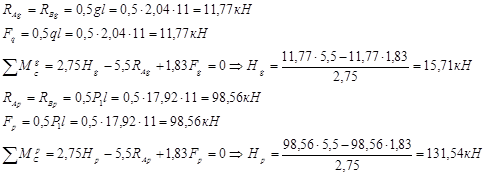

II. Постоянная нагрузка по всему пролету и снеговая равномерно распределена на 0,5 пролета [q+P2
]:
RA(g+P2)

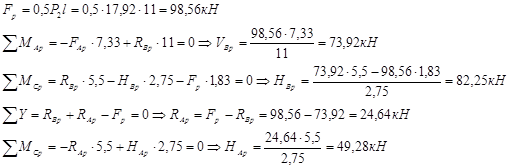

=11,77+24,64= 36,41 кН; RB(g+P2)
=11,77+73,92=85,69 кН;
НА(
g+
P2)
=15,71+49,28=64,99 кН; НВ(
g+
P2)
=15,71+82,25=97,96 кН;
Сочетание I:
| X, м |
М, кН×м |
Q, кН |
N, кН |
| 0 |
0 |
55,155 |
175,537 |
| 2,75 |
159,49 |
0 |
173,673 |
| 5,5 |
0 |
-55,155 |
171,810 |
Сочетание II:
Левая стойка
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
| X, м |
М, кН×м |
Q, кН |
N, кН |
| 0 |
0 |
20,94 |
73,39 |
| 2,75 |
55,09 |
0 |
71,53 |
| 5,5 |
0 |
-20,94 |
69,67 |
Правая стойка
| X, м |
М, кН×м |
Q, кН |
N, кН |
| 0 |
0 |
67,42 |
120,86 |
| 2,75 |
190,61 |
0 |
118,99 |
| 5,5 |
0 |
-67,42 |
117,12 |
Максимальные усилия в арке
| X, м |
М, кН×м |
Q, кН |
N, кН |
| 0 |
0 |
67,42 |
175,537 |
| 2,75 |
190,61 |
0 |
173,673 |
| 5,5 |
0 |
-67,42 |
171,810 |
Определяем геометрические характеристики:
b=21 cм; h=63 см; F=1323 см2
где κw
и κж
– коэффициенты для составных элементов определяемые в зависимости от пролета.
· Проверка прочности
 – коэффициент, учитывающий дополнительный момент от продольной силы вследствие прогиба элемента.
Прочность обеспечена
· Проверка устойчивости

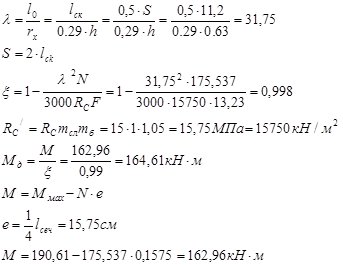

Гибкость в плоскости изгиба и коэффициент продольного изгиба:

а=0.8 для древесины.
Устойчивость обеспечена
· Относительный прогиб арки:
Т.к. b>15 см Þ устанавливаем пластинчатые нагели в сечении глухо
Несущая способность одного нагеля:
 при глухом соединении.
Требуемое число нагелей:
k=0,2 – коэффициент, учитывающий нормальные силы, приложенные на концах ригеля обоим брусьям
Деревянные элементы соединяют с помощью деревянных накладок на металлических болтах согласно принятому количеству элементов принятых в нагельном соединении и направлению усилий.
Находим геометрические размеры накладки: диаметр болта d= 2,4 см
При b£ 10d S1
³ 7d; S2
³ 3,5d; S3
³ 3d
S1
=7×2,4= 16,8 см; S2
=3,5×2,4= 8,4 см; S3
=3×2,4= 7,2 см
Принимаем: S1
=18 см; S2
=10 см; S3
=8 см Þ накладка 75´36 мм
е1
=S1
=18 см; е2
=S1
=18 см
Определяем усилия:
Определяем расчетную несущую способность на смятие у среднего и крайнего элементов и на срез:
 , где ka
– коэффициент по графику
 , где а=10 см – толщина накладки
Расчет необходимого числа болтов:
nш
– число расчетных швов одного нагеля
В ряду, где действует сила N1
:
В ряду, где действует сила N2
:
6.1 Расчет упорной пластины
Из условия смятия верхнего пояса в месте упора, определяем площадь смятия упорной площадки:
 ;
ширину упорной пластины принимаем b=23 см Þ
 ;
Определяем фактическое напряжение:
Находим момент:
Определяем момент сопротивления пластины из условия прочности:
 ;
Определяем площадь опорной плиты из условия на прочность на смятие:
 – расчетное сопротивление смятию поперек волокон
Определяем размеры плиты:
 принимаем плиту: 40´16 см; lk
=8 см; Fсм
= 640 см2
Определяем фактическое напряжение смятия:
Находим максимальный момент и момент сопротивления:
 ;
 принимаем  =1,2 см.
6.3 Определение анкерных болтов
 ;  - площадь болта;  - коэффициент условия работы;
Рассчитаем болты от действия распора:
 принимаем 2 болта диаметром 24 мм
7.1 Подбор сечения
Затяжку выполняем из двух уголков стали С255 (Ry
= 24МПа). Из условия прочности определяем требуемую площадь уголков:
 ,
где m=0,85 – коэффициент, учитывающий неравномерность распределения усилий между стержнями.
