Контрольная работа: Проектирование здания блока ремонтно-механических мастерских

МИНИСТЕРСТВО АГРАРНОЙ ПОЛИТИКИ УКРАИНЫ

ЛУГАНСКИЙ НАЦИОНАЛЬНЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ

Кафедра архитектуры зданий

и сооружений

КУРСОВОЙ ПРОЕКТ

по дисциплине «Архитектура зданий и сооружений»

(спецкурс)

Пояснительная записка

ЛУГАНСК – 2008

1. Генплан участка

1.1 Место строительства, площадь участка

Блок портовых ремонтно-механических мастерских III категории расположен в городе Симферополь, площадь участка 0,09 га.

1.2 Перечень зданий и сооружений, показанных на участке

На данном участке располагаются: блок портовых ремонтно-механических мастерских III категории, здание проходной, трансформаторная подстанция, складские помещения, гаражи, дизель-генераторная, котельная, беседка, противопожарный щит и ящик с песком.

1.3 Расположение проектируемого здания на участке, его ориентация относительно сторон света и ориентация основных помещений с ее обоснованием

Повторяемость направлений ветров г. Симферополь (СНиП 2.01.01–82)

1.4 Технологическая связь проектируемого здания с соседними зданиями

Справа от проектируемого здания блока ремонтно-механических мастерских располагается проходная мастерской, являющаяся пунктом пропуска рабочих и автотранспорта на территорию предприятия. Блок гаражей и складские помещения расположены на задней части участка предприятия для складирования запасных частей и агрегатов и хранения и обслуживания имеющейся автотехники.

В едином блоке решено размещение дизель-генераторной и котельной на случай непредвиденных отключений электроэнергии.

Все здания и наружное освещение территории обеспечиваются электроэнергией от проектируемой трансформаторной подстанции.

На внутризаводской площади располагается крытая беседка для отдыха и место для курения обеспеченное урной и противопожарным щитом с шанцевым инструментом.

Все здания, располагающиеся на территории, обеспечивают непрерывное производство и ремонт поступающей техники.

1.5 Решение вопроса охраны окружающей среды

Производственный процесс в комплексе помещений блока портовых ремонтно-механических мастерских вредного влияния на окружающую среду не оказывают. Хозяйственно – бытовые стоки отводятся в городские канализационные сети. Водоотвод ливневых и талых вод открытый по твердому покрытию в ливневую сеть. Данное предприятие расположено в санитарно-защитной зоне и расположено на окраине города Симферополь.

1.6 Элементы благоустройства и озеленения

На внутризаводской площади располагается площадка для сбора твердых бытовых отходов имеющая ограждение из сетки Рабитца и контейнеров с закрывающимися крышками, крытая беседка для отдыха и место для курения обеспеченное урной и противопожарным щитом с шанцевым инструментом. Перед административным корпусом предусматривается автостоянка для личного автотранспорта, переносные урны для мусора и скамейки для отдыха. Территория блока ремонтно-механических мастерских подлежит озеленению: посадка деревьев, устройство цветников с посадкой газонной травы.

1.7 ТЭП генплана

1.8 Вертикальная планировка здания

Определение среднепланировочной отметки

Н_{ср, пл} =

Н_{ср, пл} ==108,19

Определение абсолютной отметки уровня чистого пола

Н_0,000 = Н_{ср, пл} + 0,15

Н_0,000 = 108,19+0,15= 108,34

Определение абсолютной проектируемой отметки

Н^кр _в,у =Н_0,000 -0,15

Н^кр _в,у =108,34+0,9=108,19

Н^кр _i = Н^кр _i li

Н^кр ₂ =108,19+2,94х0,003=108,20

Н^кр ₃ =108,20–1,88х0,003=108,19

Н^кр ₄ =108,19+6,66х0,003=108,21

Н^кр ₅ =108,21+1,88х0,003=108,22

Н^кр ₆ =108,22+70,44х0,001=108,29

Н^кр ₇ =108,29+36,82х0,003=108,40

Н^кр ₈ =108,40–70,44х0,001=108,33

Н^кр ₉ =108,33+1,88х0,003=108,34

Н^кр ₁₀ =108,34–6,66х0,003=108,32

Н^кр ₁₁ =108,32–1,88х0,003=108,31

Н^кр ₁₂ =108,31–2,94х0,003=108,30

Н^кр ₁₃ =108,30–36,82х0,003=108,20

Определение рабочих (относительных) отметок углов здания

h_i =Н_{кр i} – Н_0,000

h₁ =108,20–108,34=0,14

h₂ =108,19–108,34=0,15

h₃ =108,21–108,34=0,13

h₄ =108,22–108,34=0,12

h₅ =108,29–108,34=0,05

h₆ =108,40–108,34=0,06

h₇ =108,33–108,34=0,01

h₈ =108,34–108,34=0,00

h₉ =108,32–108,34=0,02

h₁₀ =108,31–108,34=0,03

h₁₁ =108,30–108,34=0,04

h₁₂ =108,20–108,34=0,14

2. Сведения о технологическом процессе

2.1 Краткое описание технологического процесса, схемы технологического оборудования

Блок портовых ремонтно-механических мастерских предназначен для ремонта, хранения и отпуска отдельных видов оборудования, приборов, арматуры, электротехнических и кабельных изделий.

Грузы поступают на склад по железной дороге и автотранспортом, а отправляются – автотранспортом.

Блок портовых ремонтно-механических мастерских оборудован подвесными кранами различной грузоподъемности, электропогрузчиками.

3. Объемно-планировочное решение

3.1 Конструкция здания в плане и основные размеры

Проектируемое здание сложной конфигурации, административная часть 2-х этажная, производственная часть 1-но этажная, основные размеры здания 79,37 м х 36,00 м

3.2 Принятая конструктивная схема здания

Конструктивная схема – каркасное здание.

3.3 Строительные параметры

Пролеты 12 м, 18 м, шаг колонн по наружным и внутренним рядам 6 м, отметка низа подстропильной конструкции 7,200 м и 10,800 м.

3.4 Вопросы эвакуации

С каждого этажа здания предусмотрено не менее 2-х путей эвакуации по внутренним лестницам, на пути эвакуации отсутствуют сгораемая отделка, перепады уровней пола; двери открываются по направлению пути эвакуации; размер проема в свету не менее 2х1,2 м.

3.5 Экспликация помещений

3.6 ТЭП здания

4. Расчетная часть

4.1 Теплотехнический расчет вертикальной ограждающей конструкции

г. Симферополь – III климатическая зона

t _в = 18ºС

φ_в = 55%

t _н = -18ºС

Теплоизолирующий слой (слой утеплителя) принимаем из минераловатных плит на базальтовой основе «PANELROCK» фирмы «ROCKWOOL»

α_в = 8,7 Вт/(м² ·˚C), α_н = 23 Вт/(м² ·˚C);

Кирпичная кладка из силикатного кирпича на цементно-песчаном растворе – λ₁ = λ₃ = 0,7 Вт/(м·˚C);

Плиты из минеральной ваты плотностью ρ = 65 кг/м³ , λ₂ = 0,037 Вт/(м·˚C);

Цементно-песчаный раствор – λ₄ = 0,58 Вт/(м·˚C).

Порядок расчета:

1) Минимально допустимое сопротивление теплопередачи непрозрачной ограждающей конструкции = 1,2 м² ·˚C /Вт.

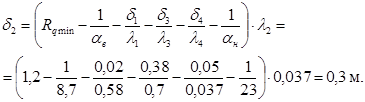

2) Толщина теплоизоляционного слоя:

С учетом унификации размеров материалов принимаем толщину утеплителя 30 мм. Тогда толщина стены составит 380 мм.

3) Приведенное сопротивление теплопередачи ограждающей конструкции составит:

4) Расчет конструкции на вероятность образования конденсата.

– Температура на внутренней поверхности ограждающей конструкции составит:

– Температура точки росы составит:

τ _т.р. = 20,1 – (5,75 – 0,00206 · е_в )² = 20,1 – (5,75 – 0,00206 · 1170,7)² = 8,9ºС

где: е_в = 0,01 · φ_в · Е _в = 0,01 · 55 · 2128,6 = 1170,7 Па;

Е _в = 477 + 133,3· (1 + 0,14t _в )² = 477 + 133,3 · (1 + 0,14 · 18)² = 2128,6 Па.

4.2 Теплотехнический расчет горизонтальной ограждающей конструкции

г. Симферополь – III климатическая зона

t _в = 18ºС

φ_в = 55%

t _н = -18ºС

Уклон покрытия составляет менее 5% – кровля рулонная. Состав кровли:

– пароизоляция из пергамина толщиной 0,005 м;

– утеплитель из пенобетона плотностью ρ = 300 кг/м³ , толщина которого определяется;

– выравнивающая стяжка из цементно-песчаного раствора толщиной 0,02 м;

– гидроизоляционный рулонный ковер из 3-х слоев рубероида толщиной 0,015 м;

– защитный слой гравия керамзитового плотностью 600 кг/м³ .

α_в = 8,7 Вт/(м² ·˚C), α_н = 23 Вт/(м² ·˚C);

Коэффициенты теплопроводности и теплоусвоения материалов:

– плита покрытия ребристая железобетонная (толщина полки – 30 мм) – λ₁ = 2,04 Вт/(м·˚C), S1 = 18,95 Вт/(м·˚C);

– пароизоляция из пергамина – λ₂ = 0,17 Вт/(м·˚C), S2 = 3,53 Вт/(м·˚C);

– утеплитель из пенобетона плотностью ρ = 300 кг/м³ – λ₃ = 0,10 Вт/(м·˚C), S3 = 1,48 Вт/(м·˚C);

– выравнивающая стяжка из цементно-песчаного раствора – λ₄ = 0,81 Вт/(м·˚C),

S4 = 9,76 Вт/(м·˚C);

– гидроизоляционный рулонный ковер из 3-х слоев рубероида – λ₅ = 0,17 Вт/(м·˚C),

S5 = 3,53 Вт/(м·˚C);

– защитный слой гравия керамзитового плотностью 600 кг/м³ – λ₆ = 0,2 Вт/(м·˚C),

S6 = 2,91 Вт/(м·˚C).

Порядок расчета:

1. Минимальное допустимое сопротивление теплопередачи ограждающей конструкции при тепловой инерции D>1,5: = 1,3 м² ·˚C /Вт.

2. Толщина утепляющего слоя:

3.

С учетом унификации размеров материалов принимаем толщину утеплителя 100 мм.

3. Значение тепловой инерции D составит:

D = ∑ Ri· Si =

Полученное значение соответствует D>1,5, значит минимально допустимое сопротивление теплопередачи ограждающей конструкции задано правильно.

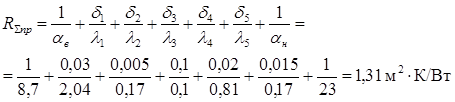

4. Приведенное сопротивление теплопередачи ограждающей конструкции составит:

5. Расчет конструкции на вероятность образования конденсата

5.1 Температура на внутренней поверхности ограждающей конструкции составит :

5.2 Температура точки росы составит:

τ _т.р. = 20,1 – (5,75 – 0,00206 · е_в )² = 20,1 – (5,75 – 0,00206 · 1170,73)² = 8,95ºС

где: е_в = 0,01 · φ_в · Е _в = 0,01 · 55 · 2128,6 = 1170,73 Па;

Е _в = 477 + 133,3· (1 + 0,14t _в )² = 477 + 133,3 · (1 + 0,14 · 18)² = 2128,6 Па.

14,84ºС ≥ 8,95 ºС – условие выполняется, конденсат не образуется.

Окончательно принимаем толщину пенобетона 100 мм.

5.3 Определение коэффициента естественной освещенности с построением графика

Световой режим в помещениях промышленных зданий – один из важнейших факторов, обеспечивающих оптимальные производственные условия. В производственных помещениях бывает естественное и искусственное освещение.

Искусственное освещение осуществляется при помощи электрических светильников различного типа с лампами накаливания, газоразрядными иллюминисцентными.

Кроме общего освещения устраивается дополнительное – на рабочих местах.

Естественное освещение осуществляется через оконные проемы (боковое освещение, верхнее – через фонари).

Комбинированное – через окна и фонари.

Оптимальный световой режим производственных помещений создают нормальные условия труда, благотворно влияют на психику человека.

За единицу освещенности принимаем люкс (1 м² /люмен).

Источником дневного света является открытый небосвод, яркость которого меняется от положения Солнца, чистоты воздуха, погоды (облачность).

Коэффициент естественной освещенности обозначается е (к.е.о.).

Существует два способа определения е:

1) с помощью люксметров

2) с помощью графиков инженера Данилюка.
