Курсовая работа: Изготовление детали и участка механосборочного цеха

Реферат

ПЗ: 77 страниц, 21 рис., 14 табл., 14 источников

Объект исследования - разработка технологического процесса изготовления детали и участка механосборочного цеха.

Цель курсового проектирования - закрепление и углубление полученных знаний, пополнение их новыми достижениями современной прогрессивной технологии и применение новейшего оборудования, конструирование технологической оснастки, выбор режущего и контрольного инструмента.

Метод исследования - расчетно-аналитический.

СТАНОК, ДЕТАЛЬ, ЗАГОТОВКА, ПЛАТ! ОБРАБОТКИ, РЕЖИМЫ РЕЗАНИЯ, СКОРОСТЬ, ОПЕРАЦИОННАЯ КАРТА, КАРТА ЭСКИЗОВ, МАРШРУТНАЯ КАРТА, КОНТРОЛЬ, РЕЖУЩИЙ ИНСТРУМЕНТ

Содержание

Введение

1. Технологическая часть

1.1 Описание конструкции и назначение детали

1.2 Выбор типа производства и формы организации работ

1.3 Выбор метода получения заготовки

1.4 Проектирование плана обработки

1.4.1 Анализ конструкции детали на технологичность

1.4.2 Проектирование маршрута обработки поверхностей (МОП)

1.4.3 Проектирование маршрута обработки заготовки

1.4.4 Расчёт межоперационных припусков и технологических размеров

1.5 Проектирование операционной технологии

2. Конструкторская часть

2.1 Конструирование рабочего приспособления

2.1.1 Описание конструкции и принципа работы

2.1.2 Расчёт необходимого усилия закрепления заготовки и выбор привода

2.1.3 Расчёт приспособления на прочность

2.1.4 Экономическая эффективность применения данного приспособления

2.2 Контрольное приспособление

3. Проектирование участка

Заключение

Перечень ссылок

Приложение А. Альбом технологических карт

Приложение Б. Приспособление рабочее

Приложение В. Приспособление для проверки биения шестерни

Введение

Перед машиностроением в нынешних условиях стоят следующие задачи: повышение качества, производительности производства. Эти задачи решаются путем создания новых технологий на основе новейших научных разработок.

Основными производственными фазами является качество оборудования и инструмента, физико-химические и механические свойства исходных материалов и заготовок, качество выполнения обработки деталей машин. Полученные при обработке размеры, форма и расположение элементарных поверхностей определяют фактические зазоры и натяги в соединении.

Для получения качественной и недорогой продукции ее выпуск должен быть технологичным:

- Относительная дешевизна материалов при сохранении требуемых свойств;

- Прогрессивные методы получения заготовок;

- Применение высокопродуктивного оборудования:

а) многоинструментальных станков с ЧПУ;

б) высокопроизводительного оборудования.

Качество создаваемого изделия обеспечивается на этапах подготовки и производства продукции и реализуется в процессе эксплуатации. Важной составляющей обеспечения качественной продукции является контроль изделия, как в ходе выполнения технологического процесса, так и окончательный контроль детали.

Итак, в условиях рыночной экономики определяющее значение в положении предприятия на рынке будет иметь применение наиболее производительных с наименьшей себестоимостью средств труда, обеспечивающих необходимое качество; применение наиболее эффективных средств и методов контроля качества продукции.

В ходе выполнения курсового проекта необходимо разработать оптимальный технологический процесс получения заданной детали на основе знаний, полученных в процессе изучения курса "Основы технологии машиностроения", выбрать оборудование, обеспечивающее быстрое и качественное изготовление заданной детали.

1. Технологическая часть

1.1 Описание конструкции и назначение детали

Деталь Шестерня привода ступенчатого вата является составляющей частью конструкции двигателя Д-36, выпускаемого на предприятии «Мотор-Сич». Деталь предназначена для передачи крутящего момента на последующие рабочие звенья двигателя.

Химический состав стали 14ХГСН2МА-Ш представлен в таблице 1.1.

Таблица 1.1 - Химический состав стали 14ХГСН2МА-Ш согласно ТУ 14-11865-76

Данная сталь - трудносвариваемая. Термообработке предшествует подогрев для данной стали. Плотность стали 7800 кг/м3.

1.2 Выбор типа производства и формы организации работ

1.2.1 Исходные данные

- годовая программа выпуска N = 5000 шт.

- масса детали q = 0,286 кг

Проектирование технологического процесса механической обработки зависит от типа производства и формы его организации.

Тип производства определяют по широте номенклатуры, регулярности и стабильности выпуска изделий. Предварительно, учитывая массу детали и программу выпуска, принимаю серийный тип производства.

1.2.2 Расчет количества деталей в партии, шт.

Количество деталей в партии можно определить

где α – периодичность запуска (5 дней);

Ф – число рабочих дней в году (256 дней).

Принимаем партию деталей n=100 шт. Для серийного производства характерно использовать универсальный и специальный режущий и измерительный инструменты.

1.3 Выбор метода получения заготовки

1.3.1 Исходные данные

деталь - Шестерня привода СВ

материал детали - сталь 14ХГСН2МА-Ш

программа выпуска - N = 5000 шт.

вес детали - q = 0,286 кг

Сравниваю два способа получения заготовки:

а) штамповка на КГШП;

б) прокат.

1.3.2 Определение массы заготовки, полученной методом штамповки на КГШП.

В соответствии с [4] установлены следующие характеристики штамповки:

класс точности………………………………......Т2

группа стали…………………………………….МЗ

степень сложности……………………………...С1

уклоны для наружных поверхностей…………3±1°

радиусы закругления, мм………………………2

Масса штампованной заготовки определяется с помощью системы

Компас-ЗD путем измерения массово-центровочных характеристик.

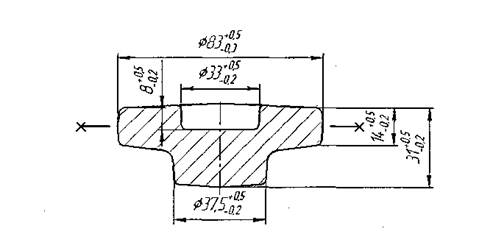

Эскиз заготовки, полученной методом штамповки на КГШП представлен на рисунке 1.1

Рисунок 1.1 - Эскиз заготовки, полученной методом штамповки на КГШП

Q=0,759 кг

1.3.3 Определение массы заготовки, полученной методом проката

В виде заготовки для данной детали принимаем сортовой гарячекатанный круглый прокат нормальной точности, Ø85 мм.

Масса заготовки из проката определяется путем измерения массово-центровочных характеристик в системе Компас-ЗD

Эскиз заготовки, полученной методом проката представлен на рисунке 1.2

Рисунок 1.2 - Эскиз заготовки из проката.

1.3.4 Стоимость одной заготовки, полученной разными методами

а) Метод гарячей штамповки

где В₆ - базовая стоимость 1 т заготовок, грн

Q, q - масса заготовки и детали соответственно, кг

К_Т ,К_М ,К_В ,К₃ ,К_П - коэффициенты, которые учитывают соответственно материал, класс точности, группу сложности, массу заготовки, программу выпуска.

В_ОТХ - стоимость 1 т стружки, грн

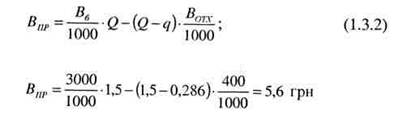

б) Метод проката

Результаты расчетов сводим в табл. 1.2.

1.3.5 Расчет коэффициента использования материала заготовок

Коэффициент использования материала:

При сравнении двух способов получения заготовок видим, что В_КГШП < В_ПР при η_КГШП < η_ПР . Из этого следует, что в качестве заготовки в данном случае выбираю штамповку на КГШП.

Годовые сбережения по стоимости изготовления заготовок, грн:

Дополнительно использованный вес материала при получении заготовок прокатом, кг:

Таблица 1.2- Сравнительная таблица

1.4 Проектирование плана обработки

1.4.1 Анализ конструкции детали на технологичность

В общем случае конструкция детали считается технологичной, если она обеспечивает простое и экономичное изготовление. Критериями технологичности детали являются абсолютное значение трудоемкости Т и технологической себестоимости С ее изготовления.

Оценить показатели Т и С на начальном этапе проектирования технологического процесса невозможно по причине отсутствия необходимых исходных данных. Поэтому дается только качественная оценка признаков технологичности конструкции.

Материал изготавливаемой детали (сталь 14ХГСН2МА-Ш) относится ко 3-ей группе сложности обрабатываемости (согласно табл. 2.5 [1]). Имеется возможность получения необходимой шероховатости поверхностей. Поверхности, которые используются в качестве установочных технологических баз, являются простыми (плоскости, цилиндрические). Это позволяет применять универсальные рабочие приспособления. Принципы постоянства и единства баз присутствуют на большинстве операций.

Жесткость конструкции за счет малого отношения длины детали к диаметру большая. Обработку возможно проводить на нормативных режимах резания. Наиболее значимым моментом в технологическом процессе данной детали является возможность обработки на станках с ЧПУ. Обрабатываемые поверхности имеют простую конструкцию, поэтому нет необходимости в применении специального инструмента. Достаточно применения универсального режущего и измерительного инструментов. Доступ режущего инструмента к обрабатываемым поверхностям удобный. Допуски и граничные отклонения размеров отвечают стандартным значениям, что позволяет получать взаимозаменяемые детали.

Система расставления длин размеров обеспечивает наиболее короткую последовательность операций.

Для практической оценки технологичности исследуемой детали применяются следующие показатели:

Коэффициент использования материала

где q – масса детали, Q – масса заготовки (см. раздел 3).

Коэффициент точности обработки

где Аср - среднее значение квалитета точности размеров (см. чертеж детали).

Коэффициент шероховатости

где Бср - среднее значение показателя шероховатости (Ra) по рабочему чертежу детали

Проанализировав данные коэффициенты можно сказать, что деталь является технологичной.

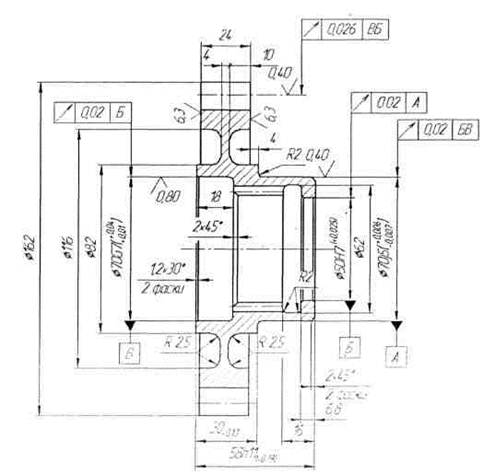

Эскиз детали приведен на рисунке 1.3, нумерация технологических поверхностей представлена на рис 1.4.

Рисунок 1.3 - Эскиз детали

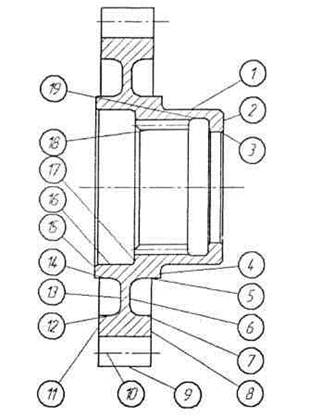

Рисунок 1.4 - Технологическая нумерация поверхностей.

1.4.2 Маршрут обработки поверхностей (МОП)

Исходные данные:

рабочий чертеж детали

заготовка штамповка на КГШП из стали 14ХГСН2МА-Ш

масса заготовки Q = 0,759 кг

тип производства - серийное

программа выпуска N = 5000 шт.

1.4.2.1 Определение (МОП) наружной цилиндрической поверхности мм

Характеристика детали: Тdд = 11 мкм; Rад = 0,4 мкм (Rz_дет = 2,5 мкм), IT=5

Допуски для поверхности заготовки выбираем согласно источнику [1]

Заготовка мм

Расчет необходимых уточнений, мкм:

Для расчета количества переходов используется параметр ε _Td = 63

Количество переходов приблизительно можно определить по формуле:

Разница квалитетов по точности и шероховатости:

Значения допусков по операциям [1]:

Td_заг =700 мкм заготовительная операция

Td₂ =160 мкм точение черновое

Td₃ =39 мкм точение чистовое

Td₅ =16 мкм шлифование черновое

Td₆ = 11 мкм шлифование чистовое

Расчет частных уточнений:

Таким же образом рассчитываем уточнения по шероховатости и по радиальному биению. Отсюда видно, что количество переходов, выбранное предварительно, хватит для получения поверхности данной точности.

Результаты расчетов сведены в табл. 1.3:

Таблица 1.3 - План обработки поверхности мм

Обрабатыв. поверхность	Показатели точности	Уточнение	Кол-во переходов		Разница квалитетов по точности	МОП		Показ. кач-ва			Уточнения
			расч.	прин.		i	Метод обработки	Td	Rz		εd	εR	ε
Rz = 2,5 IT = 5 Rz = 160 IT = 14	Td Rz	63 64 10	3,5	4	ΔIT=IT14-IT5=9 IT16→IT12→IT19→IT7→IT6	1	Заготовит.	700	160	230	-	-	-
						2	Сверление	160	50	53	3,2	1,6	4,3
						3	Растачив. получист.	39	10	13	4,1	5	4,07
						4	ТО	-	-	-	-	-	-
						5	Шлифование черновое	16	5	5	2,43	2	2,6
						6	Шлифование чистовое	11	2,5	3	1,45	2	1,67

1.4.2.2 Определение МОП внутренней цилиндрической поверхности Ø25H 7(^+0,021 )

Характеристика детали: Тdд = 25 мкм, IT7 , Rад = 0.8 мкм (Rz_дет =2,5 мкм)

Допуски для поверхности заготовки выбираем согласно источнику [1]:

Расчет необходимых уточнений, использую формулы (1.4.4), (1.4.5), (1.4.6):

Количество переходов согласно (1.4.7): Kd = 2 • lg64 = 3,68 Kd = 4

Разница квалитетов по точности и шероховатости:

Значения допусков по операциям [1]:

Td_заг =700 мкм заготовительная операция

Td₂ =160 мкм сверление

Td₃ = 62 мкм растачивание получистовое

Td₅ =39 мкм шлифование черновое

Td₆ =2l мкм шлифование чистовое

Расчет аналогичен п.4.1

Результаты расчетов сведены в табл. 1.4

Таблица 1.4- План обработки поверхности Ø25H 7(^+0,021 )мм

Обрабатыв. поверхность	Показатели точности	Уточнение	Кол-во переходов		Разница квалитетов по точности	МОП		Показ. кач-ва			Уточнения
			расч.	прин.		i	Метод обработки	Td	Rz		εd	εR	ε
Ø25+0,.21 Rz = 2,5 IT = 7	Td Rz	28 64 11,5	3,1	4	ΔIT=IT14-IT7=7 IT14→IT11→IT9→IT8→IT7	1	Заготовит.	700	160	230	-	-	-
						2	Сверление	160	50	60	3,2	1,6	3,8
						3	Растачив. получист.	62	10	30	2,5	5	2
						4	ТО	-	-	-	-	-	-
						5	Шлифование черновое	39	5	10	1,85	2	3
						6	Шлифование чистовое	21	2,5	5	1,58	2	2

1.4.2.3 Определение МОП внутренней цилиндрической поверхности

мм

Характеристика детали: Тdд = 25 мкм, IT6, Rад = 0,8 мкм (Rz_дет =2,5 мкм)

Допуски для поверхности заготовки выбираем согласно источнику [1]:

Заготовка мм

Расчет необходимых уточнений, используя формулы (1.4.4), (1.4.5), (1.4.6):

Количество переходов согласно (1.4.7): Kd=2•lg64=3,68 Kd=4

Разница квалитетов по точности и шероховатости:

Значения допуском по операциям [1]:

Td _заг =700 мкм заготовительная операция

Td₂ =160 мкм сверление

Td₃ =62 мкм растачивание получистовое

Td₅ = 25 мкм шлифование черновое

Td₆ = 25 мкм шлифование чистовое

Расчет аналогичен п.1.4.2.1

Результаты расчетов сведены в табл. 1.5

Таблица 1.5 - План обработки поверхности мм

Обрабатыв. поверхность	Показатели точности	Уточнение	Кол-во переходов		Разница квалитетов по точности	МОП		Показ. кач-ва			Уточнения
			расч.	прин.		i	Метод обработки	Td	Rz		εd	εR	ε
Rz = 10 IT = 11 Rz = 160 IT = 16	Td Rz	43,75 64 11,5	3,28	4	ΔIT=IT14-IT7=7 IT14→IT11→IT9→IT8→IT7	1	Заготовит.	700	160	230	-	-	-
						2	Сверление	160	50	53	3,2	1,6	4,33
						3	Растачив. получист.	62	25	31	2,5	2	1,7
						4	Шлифование черновое	25	10	8	2,4	2,5	3,8
						5	Шлифование чистовое	25	2,5	2	1	4	4

1.4.2.4 Определение МОП длиннового размера 29 мм

Шероховатость поверхностей 1 и 2 Rад = 3.2 мкм (Rz _дет = 10 мкм); Заготовка: Td = 130 мкм; Rz _заг = 160 мкм; IT = 14

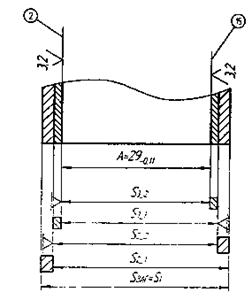

Рисунок 1.5 - Эскиз шестерни для определения МОП длиннового размера

Расчет необходимых уточнений, используя формулы (1.4.4), (1.4.5), (1.4.6):

Количество переходов согласно (1.4.7): Kd = 2·lg10 = 2 Kd = 2

Разница квалитетов по точности и шероховатости:

Значения допусков по операциям выбираем по источнику [1] как и в предыдущих пунктах п.1.4.2.1 и п.1.4.2.2

Все выбранные значения заносим в таблицу 1.6.

Обрабатыв. поверхность	Показатели точности	Уточнение	Кол-во переходов		Разница квалитетов по точности	МОП		Показ. кач-ва			Уточнения
			расч.	прин.		i	Метод обработки	Td	Rz		εd	εR	ε
2 15	Td Rz	5,38 10 5	2	2	Поверхность 2: T14→IT12→IT11 Поверхность 15: IT14→IT12→IT11	1	Заготовит.	700	160	253	-	-	-
						2	Точение черновое (пов. 2,15)	210	50	70	3,3	3,2	3,6
						3	Точение получистовое (пов. 2,15)	130	25	43	1,6	2	1,62

1.4.3 Проектирование маршрута обработки заготовки

Маршрут обработки заготовки - это общий план, в котором на основе компоновки операций установлен состав и последовательность операций технологического процесса, указаны тип и модель станка, установлены технические комплексы поверхностей. МОЗ как этапный документ технологического процесса представляется в виде таблицы. Исходные данные: чертеж детали; эскиз заготовки; годовая программа выпуска N=5000 шт.; сведения о целевом назначении технологического процесса; справочно-нормативные материалы. Маршрут обработки заготовки представлен в таб. 1.7:

Таблица 1.7 - Маршрут обработки заготовки

№			Содержание и наименование операции	Оборудование			Эскиз установки
005			Заготовительная (штамповка)	КГШП
010			ТО (нормализация)	Печь
015			Токарная с ЧПУ	АТПр-2М12С
020			Токарная с ЧПУ	АТПр-2М12С
025			Токарная	16К20
030			Шлифовальная	3М151
035		Зубофрезерная		5Е32
040		Зубофрезерная		Р251	У35
045		Слесарная		Слесарный верстак
050		Моечная		Моечная машина
055		Горизонтально-фрезерная		6Р83
060		Моечная		Моечная машина
065		Контрольная		Контрольный стол
070		Меднение под нитроцементацию		Ванна
075		Нитроцементация		Печь
080	Токарная			АТПр-2М12СН
085	Долбежная			7Д430
090	Кругло-шлифовальная
095	Внутри- шлифовальная			3К227А
100	Моечная			Моечная машина
105	Зубо-шлифовальная			5851
110	Моечная			Моечная машина
115	Контрольная			Контрольный стол
120	Стабилизирующий отпуск
140	Слесарная			Специальная установка
145	Магнитный контроль			УМДЭ-1000

1.4.4 Расчёт межоперационных припусков и технологических размеров

Исходными данными для определения припусков являются: материал, вид заготовки, ее масса и размеры, маршрут обработки поверхности, схема установки заготовки.

1.4.4.1 Определение припусков табличным методом и расчет операционных технологических размеров методом размерных цепей (метод Балакшина) для поверхности мм (наружная цилиндрическая поверхность).

Подготовить таблицу для исходных данных и расчетных значений припусков

Назначение припусков [4]:

Точение черновое2z_min =1 мм

Точение чистовое2z_min = 0,2 мм

Шлифование черновое2z_min =0,15 мм

Шлифование чистовое2z_min =0,1 мм

Расчет максимальных значений размеров по переходам, начиная с последнего:

Расчетные значения d_{i max} необходимо округлить с точностью до количества знаков после запятой в допуске - в большую сторону для валов.

Таблица 1.8 - Маршрут обработки для наружной поверхности мм (табличный метод расчета припусков)

I	Наименовани технологич. перехода	Расчетный размер		Доп. Td, мм	Значение размеров		Значение припусков		Технологический размер, мм
		2zmin мм	d, мм		dmax мм	dmin мм	2zmax мм	2zmin мм
1	Заготовительная	-	700	37,3	36,6	-	-
2	Точение черновое	1	35,671	160	35,67	35,512	1,788	1
3	Точение чистовое	0,2	35,311	39	35,311	35,272	0,201	0,2
4	ТО	-	-	-	-	-	-	-	-
5	Шлифование черновое	0,15	35,122	16	35,122	35,106	0,205	0,15
6	Шлифование чистовое	0,1	35,006	11	35,006	34,995	0,127	0,1

Расчет минимальных значений размеров по переходам, мм

Определение припусков по переходам, мм:

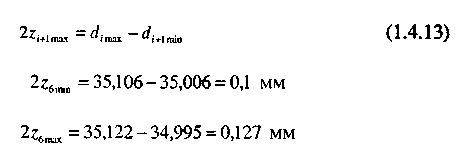

Проверочный расчет:

Определение исполнительных размеров:

Расчетная схема представлена на рис. 1.9

Рисунок 1.9 - Расчетная схема (метод Балакшина)

1.4.4.2 Определение припусков табличным методом и расчет операционных технологических размеров для поверхности мм (внутренняя цилиндрическая поверхность).

Подготовить таблицу для исходных данных и расчетных значений припусков

Назначение припусков [4]:

Сверление……………………………….2Z_min = 20 мм

Растачивание получистовое……………2Z_min =1 мм

Шлифование черновое………………….2Z_min =0,4 мм

Шлифование чистовое………………….2Z_min =0,08 мм

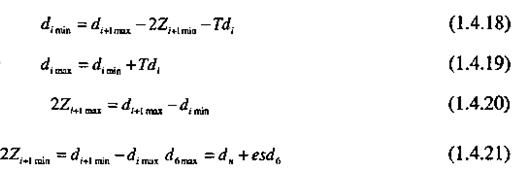

Расчет максимальных значений размеров по переходам выполняется по

формулам:

Расчет минимальных значений размеров по переходам, мм

Таблица 1.10 Маршрут обработки для наружной поверхности (табличный метод расчета припусков)

Наименовани технологич. перехода	Расчетный размер		Доп. Td, мм	Значение размеров		Значение припусков		Технологический размер, мм
	2zmin мм	d, мм		dmax мм	dmin мм	2zmax мм	2zmin мм
1	Сверление	20	23,459	160	23,619	23,459	23,61	20
2	Растачивание получистовое	0,8	24,419	62	24,481	24,419	1,031	0,8
3	ТО	-	-	-	-	-	-	-	-
4	Шлифование черновое	0,4	24,881	39	24,92	24,881	0,501	0,4
5	Шлифование чистовое	0,08	25	21	25,021	25	0,14	0,08

1.4.4.3 Расчет припусков табличным методом и определение операционных технологических размеров методом Кована для поверхности мм (внутренняя цилиндрическая поверхность)

Назначение припусков [4]:

Растачивание черновое 2z_min =2 мм

Растачивание получистовое 2z_min =1 мм

Шлифование черновое 2z_min =0,4 мм

Шлифование чистовое 2z_min =0,08 мм

Расчет минимальных значений размеров по переходам, начиная с последнего.

Расчет максимальных значений размеров по переходам

В табл. 1.11 представлен маршрут обработки поверхности.

Проверочный расчет:

Таблица 1.11 Маршрут обработки для наружной поверхности (аналитический метод расчета припусков)

Наименовани технологич. перехода	Расчетный размер		Доп. Td, мм	Значение размеров		Значение припусков		Технологический размер, мм
	2zmin мм	d, мм		dmax мм	dmin мм	2zmax мм	2zmin мм
1	Заготовительная	-	30,575	700	31,275	30,575	-	-
2	Растачивание получистовое	2	33,275	160	33,435	33,275	2,86	2
3	Растачивание получистовое	1	34,435	62	34,497	34,435	1,22	1
4	ТО	-	-	-	-	-	-	-	-
5	Шлифование черновое	0,4	34,895	25	34,92	34,895	0,485	0,4
6	Шлифование чистовое	0,08	35	25	35,025	35	0,13	0,08

1.4.4.4 Расчет припусков длиннового размера 10 мм методом размерных цепей

Предварительно необходимо составить маршрутную схему и примерный маршрут обработки.

Рисунок 1.6 Маршрут обработки поверхности

Технологические размеры определяются методом размерной цепи, мм

При выполнении технологических расчетов значения припусков нахожу табличным методом, используя источник [4]:

а)токарная черновая обработка z_min =1,2 мм на сторону

б)токарная получистовая обработка z_min =0,25 мм на сторону

Расчетные значения Si_max необходимо округлить с точностью до количества знаков после запятой в допуске - в большую сторону для валов.

Расчет минимальных технологических размеров и припусков по переходам, мм

Номинальный размер, мм:

Таблица 1.12 - Маршрут обработки длинновой поверхности 29 мм

I	Наименовани технологич. перехода		Расчетный размер		Доп.Td, мм	Значение размеров		Значение припусков		Технологический размер, мм
			zmin мкм	S, мм		Smax мм	Smin мм	zmax мм	zmin мм
1	Заготовительная		-	33,2	0,7	33,15	32,45	-	-
2	Точение получистовое поверхности	2	1,2	31,25	0,21	31,25	31,04	2,11	1,2
		15	1,2	29,84	0,21	29,84	29,63	1,62	1,2
3	Точение чистовое поверхности	2	0,25	29,38	0,13	29,38	29,25	0,59	0,25
		15	0,25	29	0,13	29	28,87	0,51	0,25

1.5 Проектирование операционной технологии

1.5.1 Расчет режимов резания на шлифовальную операцию (030)

Исходные данные:

деталь - Шестерня привода;

обрабатываемый материал - Сталь 14ХГСН2МА-Ш, σ_В =1000 МПа;

заготовка - штамповка;

оборудование - круглошлифовальный станок мод. 3У151;

инструмент - круг шлифовальный 1 200x32x76 24А 40 С1 К5 35м/с 1кл ГОСТ 2424-88

Процесс обработки:

1. Установить и закрепить деталь

2. Шлифовать поверхность 9.

3. Снять деталь

Характеристика станка (3М151)

Наибольшие размеры устанавливаемой заготовки:

диаметр, мм 270

длина, мм 700

Рекомендуемый диаметр (наибольший) шлифования, мм:

Наружного 60

Внутреннего -

Наибольшая длина шлифования, мм:

Наружного 700

Внутреннего -

Высота центров над столом, мм 125

Наибольшее продольное перемещение стола, мм 705

Частота вращения шпинделя, об/мин, шпинделя заготовки с бесступенчатым регулированием 50-500

Наибольшие размеры шлифовального круга, мм:

наружный диаметр 600

высота 100

Частота вращения шпинделя шлифовального круга, об/мин:

наружное шлифование 1590

внутреннее шлифование -

Скорость врезной подачи шлифовальной головки, мм/мин 0,1-4

Мощность электродвигателя, кВт 12

Габариты, мм

Длина 4605

Ширина 2450

Определение режимов резания

Стойкость шлифовального круга Т=5 мин [8, стр.625, карта 4].

Глубина резания принимается равной припуску на обработку t=0,1 мм

Рисунок 1.7 Операционный эскиз на операцию 030

Предварительно принимаю скорость вращения детали V_d =(18...35) м/с, принимаю V_d =30, используя источник [8, с 628, карта 6]. В связи с этим число оборотов детали, согласно формуле (1.5.1):

Для поверхности 9 ( D=81 мм)

По паспорту станка принимаю . При данном значении числа оборотов детали скорость ее вращения согласно формуле (1.5.2) составит:

Выбор поперечной передачи производится согласно источника [8]

где K₁ - коэффициент, зависящий от припуска и точности; K₁ =0,63

[8, стр.629, карта 6]

К₂ - коэффициент, зависящий от обрабатываемого материала и

диаметра обрабатываемою круга; К₂ =0,8 [8, стр.629, карта 6]

Расчет мощности резания, кВт:

где K₁ - коэффициент, учитывающий твердость и ширину круга

К₂ - коэффициент, учитывающий диаметр шлифования

K₁ =l,04, K₂ =l,l, [8, стр.630, карта 7]

N_ТАБЛ =0,30 кВт [8, стр.631, карта 8]

N=0,3·1,04·1,1=0,34 кВт

Расчет основного времени, мин:

[8, стр.636, карта 12] - табличное время установившегося процесса

где K₁ – коэффициент, учитывающий припуск и точность обработки

К₂ - коэффициент, учитывающий материал и диаметр шлифовального круга.

где К - коэффициент, зависящий от материала заготовки и припуска

1.5.2 Расчет режимов резания на операцию № 035 зубофрезерная

Исходные данные:

Заготовка - штамповка ;

Прочность σ=1000 МПа;

Материал 14ХГСН2МА-Ш

Деталь - Шестерня привода; m=3; z=25; степень точности 6-В; HRC 30...42; угол наклона зубьев β=20

Инструмент - фреза червячная модульная цельная из быстрорежущей стали Р18, двухзаходная (К=2); Dф=70мм ГОСТ 9324-80

Рисунок 1.8 Эскиз операции зубонарезания

Характеристика зубофрезерного станка 5Е32

Наибольший размер обрабатываемой заготовки, мм

- диаметр 200

Набольшие размеры нарезаемых колес

- модуль 6

- длина зуба прямозубых колес 180

Частота вращения шпинделя, об/мин 75-500

Подача заготовки, мм/об

- вертикальная 0,45-120

- горизонтальная 0,1-1,6

Мощность электродвигателя, кВт 7,5

Габариты, мм

- длина 3150

- ширина 1815

Глубина резания

Поскольку после фрезерования предусматривается шлифование зубьев, то глубина резания будет равна полной высоте зуба 2,25-m за вычетом припуска под шлифование 2а. По таблице 3.11 стр. 59 [9] 2а=0,12 мм. Окончательно

Подача

где S_0T - подача по таблице 3.4 стр.56 [9]; для 2-хзаходной фрезы из быстрорежущей стали при числе зубьев детали z=25 S_OT =3 мм/об

K_s1 - коэффициент, учитывающий твердость заготовки (табл 3.5 стр56 [9])

K_s2 - коэффициент, учитывающий угол наклона зубьев (табл 3.5 стр56 [9])

К_s3 - коэффициент, учитывающий количество заходов фрезы (табл 3.5 стр56 [9])

Округляем до ближайшего нормативного значения по таблице 3.7 стр 57 [9]

Принимаем So=2,3 мм/об

Стойкость фрезы

По таблице 3.8 [9] при m=3 Т=160 мин

Скорость резания

где V_T - табличная скорость ([7] карта 3-2 стр 148); для 2-хзаходной фрезы из быстрорежущей стали при числе зубьев детали z=25

K₁ - коэффициент, зависящий от обрабатываемого материала ([7],карта 3-2 стр149)

К2 - коэффициент, зависящий от стойкости инструмента ([7] карта 3-2 стр149)

n_ф =(1000 • V)/(π • D_ф )=(1000 • З6)/(3,14 • 70)=163,8 об/мин (1.5.7)

Уточняем по паспорту станка и принимаем n_ф =156 об/мин

Пересчитываем скорость резания

Мощность резания

где K₁ зависит от механических свойств материала

К₂ - зависит от состава материала

Кз - зависит от стойкости фрезы

К₄ - зависит от количества заходов фрезы

Табличное значение мощности и коэффициенты выбираем по таблицам 3.9,3.10 стр 57 [9]

Необходимая мощность электродвигателя

где η - КПД станка

У данного станка N=7,5 кВт, что обеспечивает значительный резерв мощности

Основное машинное время

Где В – ширина нарезаемого венца

L_п –перебег 3…5 мм для косозубого колеса

1.5.3 К.р. №1 Расчет режимов резания на операцию №045 - токарная с ЧПУ

Исходные данные:

Заготовка - штамповка;

Прочность а=1000 МПа;

Материал 14ХГСН2МА-Ш;

Деталь - Шестерня привода;

Инструмент: Сверло центровочное комбинированное Ø5 Р6М5 ГОСТ 14952-75

Сверло спиральное 023,5 Р6М5 ГОСТ 2092-77

Резец проходной упорный с пластиной из твердого сплава

Т15К6 2101-0013 ГОСТ 18879-73; НхВ=25x16; φ=93°;

γ=0°; φ₁ =10°; г=1,5 мм.

Характеристика станка с ЧПУ АТПр 2М12С

Частота вращения шпинделя, об/мин 1-1780

Регулирование бесступенчатое

Мощность электродвигателя, кВт 7

Габариты, мм

Длина 4000

Ширина 1500

Применение автоматического оборудования способствует повышению эффективности машиностроительного производства. РТК (расчетно-технологическая карта) включает в себя числовую и геометрическую информацию, является документом для расчета управляющей программы и в общем виде содержит: операционный эскиз детали с изображением координатных осей и элементов приспособлений; графическое изображение траекторий движения инструментов; координаты исходной точки движения инструментов; информацию о номерах (кодах) инструментов или инструментальных блоков и др.

Исходными данными для разработки РТК и управляющей программы являются: операционный эскиз детали; материал; вид и размеры заготовки; объем партии деталей.

На операционном эскизе РТК выбирают начало системы отсчета и оси координат. Для станков токарной группы принята правая система координат "X - Z". Начало отсчета - точка пересечения осей координат. Ось Z - обычно ось вращения шпинделя, ось X чаще всего соединена с плоскостью планшайбы, патрона или с базовой поверхностью приспособления, входящего в комплект станка.

Система координат детали может изменяться и проходить через поверхности базирования детали на станке и через поверхности (отверстия), относительно которых заданы размеры.

Понятие "нулевая" точка суппорта - это в большинстве случаев положение суппорта, при котором происходит замена инструмента (смена инструментальных блоков, поворот резцедержателя или револьверной головки на другую позицию). Однако на практике производить отсчет перемещений от "нулевой" точки суппорта нерационально, поэтому обычно используют понятие "ноль" эталона, инструмента или резцедержателя. "Ноль" эталона - сечение точно обработанных взаимно перпендикулярных поверхностей призмы, установленной в блоке. "Ноль" инструмента – центр радиуса округления вершины резца; для сверл, зенкеров и разверток - это крайняя точка, лежащая на оси инструмента.

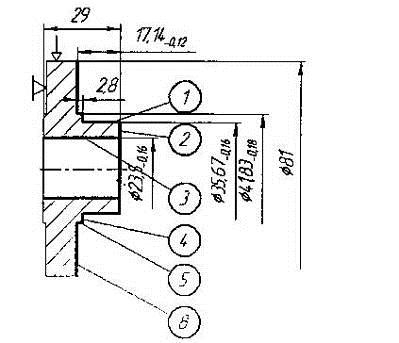

Рисунок 1.9 - Операционный эскиз на токарную операцию с ЧПУ

Переход 1 - Центрование отверстия 3

Глубина резания t=D/2=5/2=2,5 мм Подача

где S_0T - табличная подача ([12] карта 27 стр. 270);

К_И - учитывает материал инструмента;

К_Ф - учитывает форму обрабатываемой поверхности;

К_М - учитывает материал детали.

Скорость резания

где V_T - табличная величина скорости [12 карта 27 стр 270];

К_М - учитывает обрабатываемость материала;

К_И - учитывает свойства инструментального материала;

К_Ф - учитывает влияние главного угла в плане

К_Т - учитывает вид обработки

К_Ж - учитывает жесткость системы

К_П - учитывает состояние обрабатываемой поверхности

К_О - учитывает влияние СОЖ ([12] табл. 43 стр. 247)

Частота вращения шпинделя

По станку назначаем п = 800 об/мин

Мощность резания, кВт

где N_ТАБЛ - табличное значение мощности резания [12 карта 42 стр. 286]

N_Р =0,l

Основное время, мин

Переход 2 - Сверление отверстия 3

Подача

S₀ =S_0T •К_И •К_Ф •К_М =0,4•1•0,7•0,9=0,25 мм/мин

Скорость резания

V=31•0,72•1•0,87•1•0,9•1•1=17 м/мин

Частота вращения шпинделя

Принимаем частоту вращения по паспорту станка

n=225 об/мин

V_Д =3,14•23,5•225/1000=16,6 м/мин

Сила резания, Н

Р_Х =1130•1,63•1•1•0,9•0,87=1442

Основное машинное время

Переход 3 - Точение поверхностей 2, 4, 5, 8 по контуру

Глубина резания

t = 1 мм

Подача

Скорость резания

Частота вращения шпинделя

По станку назначаем n=175 об/мин

Сила резания

где С_Р - постоянный коэффициент

х=1, у=0,75, n=-0,15 - показатели степени

где К_М - учитывает обрабатываемый материал;

Кφ - учитывает влияние главного угла в плане;

Kγ - учитывает влияние переднего угла;

Кλ - учитывает влияние угла наклона режущей кромки;

Кr - учитывает радиус резца.

Основное машинное время

Суммарное время на операцию Т_О =0,14+0,72+1,02=1,88 мин

В серийном производстве нормой времени на операцию является штучно-калькуляционное время.

1.5.4 Техническое нормирование операций.

К.р. №2 Расчет штучно-калькуляционного времени на операцию.

Штучно-калькуляционное время на операцию определяется по формуле, мин:

где Т_шт - штучное время, мин

Т_пз - подготовительно-заключительное время, мин

n - количество деталей в партии, n=100 шт.

Подготовительно-заключительное время в серийном производстве берется для партии запуска. Подготовительно-заключительное время включает в себя:

-время на перенастройку и переналадку оборудования для обработки партии деталей нового наименования

-время на наладку инструмента

-время на получение сменного задания

-время на получение инструментов, приспособлений

-время на установку приспособления, копира

-время на пробную обработку детали

-время на установку и перемотку перфоленты

где t_о - суммарное время на операцию, мин;

t_всп - вспомогательное время, мин;

t_o6c -время на обслуживание рабочего места, мин

t_всп =t_уст +t_сн +t_{переуст} +t_контр +t_{см_инст} +t_{в_подв}

где t_уст - время на установку заготовки, мин;

t_сн - время на снятие заготовки, мин;

t_{переуст} - время на переустановку детали или инструмента, мин;

t_контр - время на контрольные измерения, мин;

t_{см_инст} - время на смену инструмента, мин;

t_{в_подв} - время на быстрые подводы инструмента в зону резания и быстрые отводы из этой зоны, мин.

Существует также понятие оперативное время. Оперативное время рассчитывается по формуле:

где а_обс - процент от оперативного времени, затрачиваемый на организационное обслуживание рабочего места

аотд - процент от оперативного времени, затрачиваемый на отдых и естественные надобности

1.5.5 Операция зубофрезерная (035)

Основное суммарное время на операцию to = 2,2 мин Штучное время

где Т_о - основное время;

Т_В – вспомогательное;

Т_ПР – прибавочное.

где Т_У - время на установку и закрепление детали ([2] табл. 5.5 стр. 199);

Т_У' - время на установку и закрепление следующей детали;

Т_УПР - время на управление станком ([2] табл. 5.9 стр. 205);

Т_КОНТР - время на контрольные измерения (Т_КОНТР =0,05 мин; оно меньше То, значит его можно не учитывать)

Подготовительно-заключительное время Т_П-З включает [8, стр.422, карта 56]

- время на наладку станка 16 мин;

- время на установку фрезы 7 мин;

- время на получение инструмента и приспособления 10 мин.

1.5.6 Техническое нормирование на круглошлифовальную операцию (030)

Основное суммарное время на операцию t_О =0,32 мин

Подготовительно-заключительное время :

Получение исполнителем наряда, работы, инструмента, и приспособлений 7,0 мин

Время на крепление заготовки в центрах [8, стр.646, карта 20]

8,0 мин

Правка шлифовального круга - диаметр [8, стр.646, карта 20]

1,5 мин

Вспомогательное время:

Время на установку, снятие детали [8, стр.639, карта 15] t_УСТ =t_CH =0,26 мин Поставить и снять хомутик [8, стр.639, карта 14] составляет 0,18 мин.

Время, связанное с переходом при шлифовании наружных цилиндрических поверхностей [8, стр.641, карта 17] - 0,24 мин

Время на измерения (шаблон) [8] - 1,1 мин

Время на обслуживание рабочего места, отдых и естественные

надобности

Пользуясь источником [8, стр.423, карта 57] время на обслуживание рабочего а_обс =2% от оперативного времени.

Время на отдых и естественные надобности при выполнении работ с механической подачей составит а_отд =4 % от оперативного времени. Тогда время на обслуживание рабочего места, отдых и естественные надобности будет равно согласно формуле (9.5)

Штучное время на операцию, мин:

Штучно-калькуляционное время на операцию, мин:

1.5.7 Техническое нормирование на операцию № 015

Основное время t_О =1,88 мм

Подготовительно- заключительное время:

где Т_п-з1 – затраты времени на:

- получение технологической документации 8 мин;

- инструктаж мастера 4 мин;

- установку рабочих органов станка 5 мин;

- установку перфоленты 3 мин;

Тогда Т_п-з1 =8+4+5+3=20 мин ([5] табл. 13 стр. 609)

Т_п-з2 - затраты, учитывающие дополнительные работы 6 мин ([5] табл. 13 стр. 609)

Т_п-з3 =5 мин

Т_п-з3 =20+6+5=31 мин

Вспомогательное время:

Т_в =Т_ву +Т_мв мин (1.5.22)

Т_ву - время на установку и снятие заготовки

Т_ву =0,18·2=0,36 мин ([2] табл. 5.1 стр. 197)

Т_мв - машинно-вспомогательное время

Т_мв =Т_вкл +Т_{пов р г} +Т_{подв/отв} =0,01+2-0,04+6-0,025=0,24 мин (1.5.23)

Т_вкл - на включение станка;

Т_{пов р г} - на поворот револьверной головки;

Т_{подв/отв} - на быстрый подвод/отвод резца;

Т_обс - время на обслуживание рабочего места;

Т_п - время на личные потребности;

Т_в =0,36+0,24=0,6 мин

Время на обслуживание рабочего места, отдых и естественные надобности

Пользуясь источником [8, стр.136, карта 49] время на обслуживание

рабочего места при работе фрезами из стали, для станка с высотой центров 150 мм а_обс =4% от оперативного времени.

Время на отдых и естественные надобности при выполнении работ с механической подачей составит а_отд =4 % от оперативного времени. Тогда время на обслуживание рабочего места, отдых и естественные надобности будет равно согласно формуле (9.5)

Штучное время на операцию, мин

Штучно-калькуляционное время на операцию, мин

2. Конструкторская часть

2.1 Конструирование рабочего приспособления

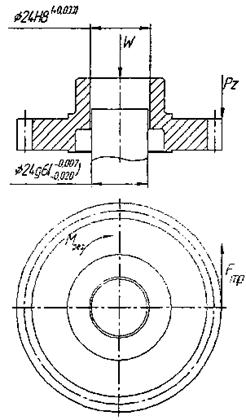

Схема для расчета погрешности базирования и силы зажима в рабочем приспособлении представлена на рис.2.1

Рисунок 2.1- Схема для расчета погрешности базирования и силы зажима в рабочем приспособлении

При установке детали на жесткий цилиндрический палец и плоскость (как в данном случае) погрешность установки рассчитывается по формуле 2.1.1

где ε_б - погрешность базирования

ε_з - погрешность закрепления; в данном случае ε_з =0

Тп -допуск на палец

То - допуск на базовое отверстие

Δ - величина радиального гарантированного зазора для свободной установки детали. Т. к. посадка на палец выполнена в системе отверстия, то величина 2Δ будет равна верхнему отклонению поля допуска на палец. Значит 2Δ=0,007 мм

2.1.1 Расчет силы зажима в приспособлении

Данная схема установки не учитывает трение в точке приложения силы

зажима W. Исходная величина расчетов - суммарный момент резания (ΣМ_рез ), действующий на заготовку в процессе обработки.

Условие статического равновесия

где

откуда

f- коэффициент трения покоя f=0,25 ([1] табл 4.18 стр 149)

Pz- сила резания при зубофрезеровании

Ср - постоянный коэффициент; х,у -показатели степени ([1] табл 4.15 стр

Действительная сила зажима

Где К - коэффициент запаса закрепления ([1] стр 139)

К0 - гарантированный коэффициент запаса закрепления

К1 - коэффициент, учитывающий наличие случайных неровностей на

поверхности детали

К2 - коэффициент, учитывающий увеличение сил резания из-за

прогрессивного износа инструмента

КЗ - характеризует зажимное приспособление с точки зрения постоянства

развивающих сил

К4 - учитывает механизацию зажимных приспособлений

К5 - характеризует удобство размещения рукоятки для ручных зажимов

Кб - характеризует постоянство положения заготовки.

2.1.2 Расчет приспособления на прочность

Целью данного расчета является определение слабого звена в рабочем приспособлении для фрезерования шпоночного паза и проверка принятого размера звена допустимо возможному размеру, предусматривающему благоприятное (безотказное) функционирование всего механизма в целом при усилиях, возникающих в процессе резания.

Проанализировав выбранный вариант исполнения рабочего приспособления, можно прийти к выводу, что слабым звеном в данной конструкции является элемент 1 (см. Рис. 2.2).

Слабое звено 1 работает на сжатие. Согласно выше проведенным расчетам, на него действует сила W=1370 H, создаваемая поршнем 2 гидроцилиндра 3 (см. рис. 2.2).

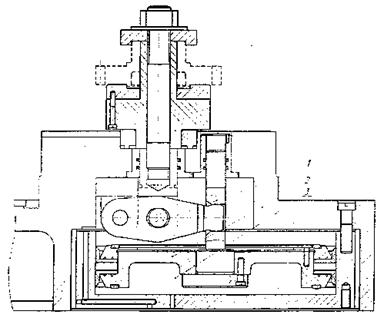

Рисунок 2.2 - Рабочее приспособление для зубофрезерования

Допустимый диаметр слабого звена d' определяется по следующей зависимости:

где С - коэффициент (для цилиндрических сопряжений С=1,4)

W - сила зажима (W=1370 H)

[σ_р ] - допускаемое напряжение при сжатии (для стали 40Х при

пульсирующей нагрузке [σ_р ]=100 МПа)

Допустимо возможный диаметр сечения слабого звена будет равен:

Выбранное значение диаметра слабого звена равняется d = 10 мм и, в свою очередь, отвечает требованиям, предъявляемым со стороны теории сопротивления материалов нагрузкам, возникающим при сжатии.

2.2 Контрольное приспособление

На листе 6 графического материала представлено приспособление для контроля биения профиля зубьев колеса (Шестерни привода) по делительному диаметру. К контрольному столу крепится оправка 9 с надетой на нее втулкой 4. На втулке 4 крепится контролируемая деталь по посадке с зазором для возможности свободного проворота. Базой в данном случае является посадочное отверстие детали. На столе также закрепляется стоика 12, по которой может перемещаться индикатородержатель 6 при ослаблении соответствующею винта. Таким образом ножка индикатора подводится к поверхности, которую необходимо проконтролировать, и выставляется на 0. Затем деталь проворачивается на 180° вручную; при этом ножка индикатора находится в постоянном соприкосновении с контролируемой поверхностью детали. Показания индикатора фиксируются через определенный интервал. Величиной биения будет разница между максимальным и минимальным показаниями индикатора.

3. Проектирование технологической линии обработки детали

Расчет количества технологического оборудования

Таблица 3.13 - Сводная таблица норм времени

Определение количества станков, шт.

где N = 5000 шт. - годовая программа выпуска

Ф_эф - эффективный годовой фонд работы оборудования при 40-часовой

рабочей неделе Ф_эф =4015 часов (2 смены):

Коэффициент загрузки станков на участке:

Средний коэффициент загрузки оборудования

В табл. 3.14 представлены результаты расчетов количества станков, коэффициенты их загрузки, а также расчеты необходимой численности основных рабочих мест.

Расчет необходимой численности основных рабочих мест

где N = 5000 шт. - годовая программа выпуска

Ф - эффективный годовой фонд рабочего Ф = 1860 часов

К_вн - коэффициент выполнения нормы, К_вн = 1,2

Рассчитываем размеры участка

Так как станки на участке среднего размера то расстояние между ними принимаем 900 мм. Количество станков 12, то длина участка может быть определена следующим образом:

Так как длина участка не превышает 72000 мм, то станки располагаем в один ряд.

Сетку колонн на участке принимаю 12x24м

Заключение

В курсовом проекте разработан технологический процесс механической обработки детали "Шестерня привода" в условиях серийного производства при заданной программе выпуска N=5000 шт. При этом были произведены выбор заготовки и ее экономическое обоснование; разработан МОП для основных поверхностей детали; выбрано оборудование с учетом типа производства и размеров детали.

В курсовом проекте подробно разработаны четыре операции (назначены режимы резания, произведено нормирование). Спроектировано рабочее приспособление для сверления сквозных отверстий. В результате проектирования участка механической обработки определены:

- количество оборудования;

- численность рабочих;

- выполнена планировка и определены общие и удельные площади участка.

В соответствии с технологическим процессом заполнены карты заготовки; маршрутная и операционная карты (на 4 операции), карты эскизов и контрольная карта.

Перечень ссылок

1. Справочник технолога-машиностроителя. В 2-х т. Т1, Под ред. А.Г.Косиловой и Р.К.Мещерякова, 4-е изд., перер. и доп. - М.: Машиностроение, 1986. 656 с.

2. Справочник технолога-машиностроителя. В 2-х т. Т2, Под ред. А.Г.Косиловой и Р.К.Мещерякова, 4-е изд., перер. и доп. - М.: Машиностроение, 1985. 496 с.

3. Методичні вказівки до практичних занять з технології машинобудування (розділ - проектування технологічних npoцeciв) / Укл. В.Д. Хорошков, О.В. Алексеенко- Запоріжжя. ЗДТУ, 1999 р. -76 с.

4. Додатки з технології машинобудування / Укл. В.Д. Хорошков. Д.В.Павленко - Запоріжжя, ЗДТУ, 2000 р. -80 с.

5. Руденко П.О., Плескач В.М., Харламов Ю.О. Технологічні методи виробництва заготовок деталей машин: Підручник, за ред. Доц. В.М. Плескача.-Дніпропетровськ: Наука i Освіта, 1999.-254 с, iл. 128

6. Допуски и посадки. Справочник. В 2-ч. / В.Д. Мягков, М.А.Палей, А.Б. Романов / - Л.: Машиностроение, 1983. 4.1. - 543 с.

7. Допуски и посадки. Справочник. В 2-ч. / В.Д. Мягков, М.А.Палей, А.Б. Романов / - Л.: Машиностроение, 1983. 4.2. - 448 с.

8. Е.И. Стружестрах. Справочник нормировщика-машиностроителя. В 4-х томах. - М., Т.2. 1961. - 890 с.

9. Методичні вказівки до дипломного проектування з технології авіадвигунобудування і машинобудування для студентів спеціальностей "Технології машинобудування " та "Двигуни та енергетичні установки літальних апаратів" ycix форм навчання. /Склали: Яценко В.К., Ципак B.I. та інші - Запоріжжя, ЗДТУ, 2000. -245 с.

10. Режимы резания металлов. Справочник. Под ред. Ю.В. Барановского. М.: Машиностроение, 1972.

11. Горбацевич А.Ф., Ширц В.А. Курсовое проектирование по технологии машиностроения. М.: Высшая школа, 1983

12. Режимы резания металлов. Справочник. Под ред. Ю.В.Барановского. М.: Машиностроение, 197, Режимы резания металлов. Справочник. Под ред. Ю.В.Барановского. М.: Машиностроение, 1972

13. Методичні вказівки до практичних занять з дисципліни "Технологія машинобудування "(розділ - проектування зубообробних процесів) Укл. В.Д. Хорошков - Запоріжжя, ЗДТУ, 2003

14. Методичні вказівки до практичних занять з дисцрпліни "Технологія машинобудування" розділ - розрахунок режимів різання i нормування для операцій виконаних на верстатах- автоматах і напівавтоматах) / Укл. О.В. Алексеенко - Запоріжжя, ЗДТУ, 2003
