1. Связь между свойствами сплавов и типом диаграмм состояния

Н.С. Курнаков показал определенную зависимость между составом и структурой сплава, определяемой типом диаграммы состояния и свойствами сплава (твердостью, электропроводностью и.т.д.).

Свойства сплава зависят от того, какие соединения или какие фазы образовали компоненты сплава (рис. 1).

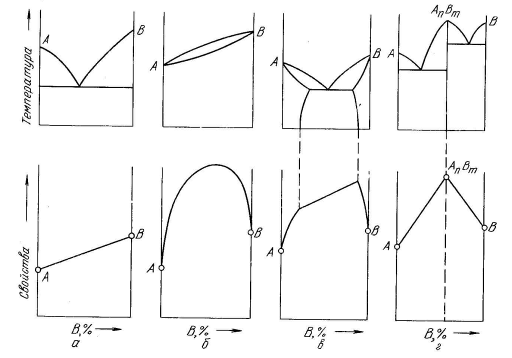

Рисунок 1. Свойства сплавов и их диаграммы состояния

При образовании непрерывного ряда твердых растворов свойства (твердость, электропроводность и др.) изменяются по криволинейной зависимости (рис. 1, б).

Твердость компонентов А и В ниже, чем твердость сплавов.

При образовании смесей (рис. 1, а) свойства сплава изменяются по линейному закону (аддитивно).

Значение свойств сплавов находятся в интервале между свойствами чистых компонентов.

При увеличении V_охл происходит измельчение структуры, в связи с этим свойства против эвтектики оказываются более высокими (пунктирная линия).

ESK – линия эвтектического превращения.

Т_А – температура плавления компонента А.

Т_А SТ_В – линия ликвидус.

В сплавах с ограниченной растворимостью (рис. 1, в; диаграммы с эвтектическим или перитектическим превращениями) свойства при концентрациях, отвечающих однофазовому твердому раствору изменяются по криволинейной зависимости, а в двухфазовой области – по прямой. Крайние точки на прямой являются свойствами предельно насыщенных твердых растворов.

Линия EN – линия ограниченной растворимости В в А .

При образовании химического соединения (рис. 1, г) на кривой концентрация – свойства, будет иметься максимум (или минимум) – а на прямой перелом.

Зная характер взаимодействия между двумя металлами и тип диаграммы состав – свойства, можно легче и быстрее определить состав сплава, обеспечивающий наилучшие свойства.

2. Диаграмма состояния сплавов, компоненты которых имеют полиморфные превращения

Полиморфизм – это свойство металлов в зависимости от температуры и давления существовать в состояниях с различными кристаллическими решетками.

Рисунок 2. Диаграмма состояния с полиморфным превращением у одного из компонентов: Т_пА – температура полиморфного превращения компонента А (Fe, Sn, Co, Mk, Ti, Zr и др.), Т_А а Т_В – линия ликвидус, Т_А б Т_В – линия солидус, Т_пА -С₂ – линия начала полиморфного превращения, Т_пА -С₁ – линия окончания полиморфного превращения.

После затвердевания все сплавы состоят из γ -твердого раствора (твердый раствор В в А _γ ). С понижением температуры ниже Т_пА -С₂ : А _γ превращается в А _α (модификации). В области С₁ -С₂ в равновесии находится две фазы α+γ, где α – твердый раствор В в А _α .

Сплав 1

Процесс кристаллизации кратко.

Сплав 2

Полная кристаллизация ниже t_2.

В точке t₃ начинается полиморфное превращение γ↔α, а в точке t₄ заканчивается.

Состав α-твердого раствора изменяется по линии Т_пА -С₁ .

После охлаждения структура – α.

Сплав 3

Начало кристаллизации аналогично сплаву I и II. В точке t₃ начало полиморфного превращения γ↔α, которое до конца не происходит.

Находим количество фаз при комнатной температуре:

,

.

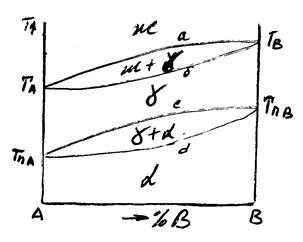

Рисунок 3. Диаграмма состояния с полиморфным превращением у двух компонентов: Т_А а Т_В – линия ликвидус, Т_А б Т_В – линия солидус, Т_пА с Т_пВ – линия начала полиморфного превращения γ↔α, Т_пА d Т_пВ – линия оканчания полиморфного превращения γ↔α

Все превращения образуют неограниченные твердые растворы (сначала γ, а затем при полиморфном превращении γ↔α).

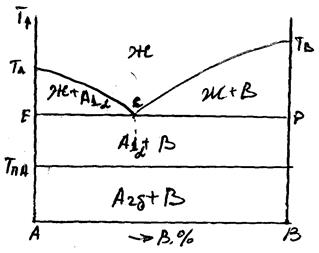

Рисунок 4. Диаграмма состояния с полиморфным превращением у одного из компонентов и с эвтектическим превращением: Т_А СТ_В – линия ликвидус, Т_А ECPТ_В – линия солидус, ECP – линия эвтектического равновесия: , Т_пА – температура полиморфного превращения компонента А: А_1α ↔А_2δ

Рисунок 5. Диаграмма состояния с полиморфным превращением двух компонентов и с эвтектическим превращением: Т_А СТ_В – линия ликвидус, Т_А ECFТ_В – линия солидус, Т_пА – температура полиморфного превращения компонента А: А_1α ↔А_2δ

Если до и после превращения количества жидкости практически равны-то это полиморфное превращение.

ЕСF – эвтектическое равновесие:

Т_пВ – линия полиморфного превращения: В_1β ↔В_2γ .

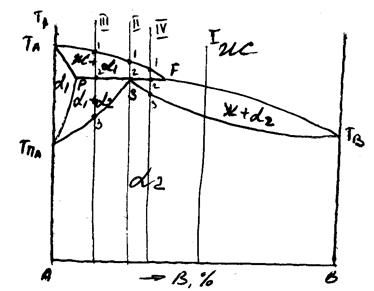

Рисунок 6. Диаграмма состояния с полиморфным превращением у одного из компонентов и с перитектическим превращением: Т_А FТ_В – линия ликвидус, Т_А PSТ_В – линия солидус, PSF – линия перитектического равновесия: , Т_пА – температура полиморфного превращения: А₁ ↔ А₂ , линия T_пА PSF – начало полиморфного превращения, линия окончания полиморфного превращения Т_пА -S: α₁ ↔α₂ .

Сплав 1 – рассмотреть кратко.

Сплав 2

Ниже t₁ происходит выделение кристаллов α₁ .

При t₂ перитектическое превращение: (полиморфное превращение).

Сплав 3

При t₂ – перитектическое превращение: .

Ниже t₃ структура α₂ заканчивается полиморфное превращение.

Сплав 4 – аналогично.

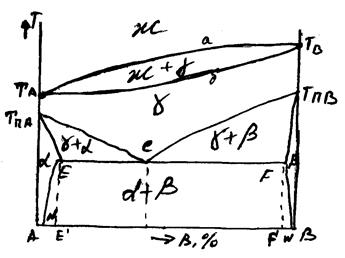

Рисунок 7. Диаграмма состояния с полиморфным превращением двух компонентов и с эвтектоидным превращением: Т_пА и Т_пВ – начало полиморфных превращений А и В , ECF – линия эвтектоидного равновесия, эвтектоидное превращение заключается в том, что из одной твердой фазы образуется две твердые фазы: , Т_пА E – конец полиморфного превращения компонента А , Т_пВ F – конец полиморфного превращения компонента В , EN – линия ограниченной растворимости компонента В в А .

Сплавы:

Е'С – доэвтектоидные: α+эвт-д (α+β).

С – эвтектоидный: э (α+β).

CF' – заэвтектоидные: β+э (α+β).

Фазы: α+β.

Разновидность эвтектоидного превращения:

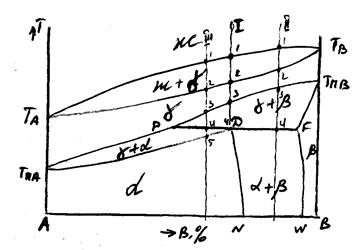

Рисунок 9. Диаграмма состояния с полиморфным превращением у 2-х компонентов и с перитектоидным превращением

Линия ликвидус и солидус (указать).

Т_пА РТ_пВ – начало полиморфного превращения γ↔α; γ↔β.

Т_пА – начало полиморфного превращения компонента А .

Т_пВ – начало полиморфного превращения компонента В .

FT_пВ – конец полиморфного превращения компонента В : γ↔β.

Т_пА D – конец полиморфного превращения: γ↔α (А ).

PDF – линия перитектоидного равновесия: γ_Р + β_F ↔ α_D .

Сплав 1

Интервал 1–2 – полная кристаллизация: Ж↔γ.

Ниже t₃ из γ твердого раствора выделяется кристаллы β-фазы.

Ниже t₄ за счет взаимодействия двух старых твердых фаз (перитектоидне превращение) образуется новая кристаллическая фаза: γ_Р +β_F ↔α_D .

Сплав 2

При t₄ : γ_Р + β_F ↔ α_D + β_{F (изб) ост.}

Рисунок 10. Микроструктура сплава

Сплав 3

При t₄ : γ_Р + β_F ↔ α_D + γ_{Р (изб) ост.}

При понижении температуры γ_ост без превращений переходит в α-фазу.

Разновидность перитектоидного превращения: α + β ↔ A_n B_{m .}

Рисунок 11.

Литература

1. Лахтин Ю.М., Леонтьева В.П. Материаловедение. М., 1972, 1980

2. Гуляев А.П. Металловедение. М., 1986

3. Новиков И.И. Дефекты кристаллического строения металлов. М., 1983

4. Антикайн П.А. Металловедение. М., 1972
