ГОСТ 433-73

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАБЕЛИ СИЛОВЫЕ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Rubber-insulated power cables. Specifications

Дата введения 01.01.75

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

РАЗРАБОТЧИКИ: А.Г. Григорьян, А.И. Балашов, А.А. Арутюнов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 25.05.73 № 1318

Изменение № 6 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3 от 18.02.93)

За принятие проголосовали:

3. Срок проверки - 1994 г.

4. ВЗАМЕН ГОСТ 433-58

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Снято ограничение срока действия по Протоколу 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

7. ПЕРЕИЗДАНИЕ (август 1997 г.) с Изменениями № 1, 2, 3, 4, 5, 6, утвержденными в январе 1977 г., августе 1979 г., августе 1985 г., январе 1987 г., июне 1990 г., марте 1996 г. (ИУС 3-77, 10-79, 11-85, 4-87, 9-90, 6-96).

Настоящий стандарт распространяется на силовые кабели с медными или алюминиевыми жилами с резиновой изоляцией, в свинцовой, поливинилхлоридной или резиновой оболочке, с защитными покровами или без них, предназначенные для неподвижной прокладки в электрических сетях напряжением 660 В переменного тока частотой 50 Гц или 1000 В постоянного тока и на напряжение 3000, 6000 и 10000 В постоянного тока.

Кабели предназначены для прокладки на трассах с неограниченной разностью уровней.

Стандарт устанавливает требования к кабелям, изготовляемым для нужд народного хозяйства и для поставки на экспорт в районы с умеренным и тропическим климатом.

Виды климатического исполнения - У и Т, категории размещения 2, 3, 4, 5 по ГОСТ 15150.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 6).

1. МАРКИ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Марки и преимущественные области применения кабелей должны соответствовать указанным в табл. 1.

Таблица 1

Примечание. Кабели применяют при повышенных требованиях стойкости к коротким замыканиям (в том числе повторным) и аварийным кратковременным воздействиям температуры до 200 °С.

Коды ОКП приведены в приложении.

К обозначению марок кабелей, предназначенных для эксплуатации в районах с тропическим климатом, добавляют через дефис букву Т, кабелей круглой или плоской формы с заполнением, предназначенных для прокладки в электроустановках, требующих уплотнения при вводе, - букву «з», кабелей с однопроволочными жилами - буквы «ож» в скобках.

(Измененная редакция, Изм. № 1-6).

1.2. Число жил, номинальное сечение и номинальное напряжение кабелей должны соответствовать указанным в табл. 2.

Все жилы двухжильных кабелей должны быть одинакового сечения.

Все жилы трех- и четырехжильных кабелей должны быть одинакового сечения или одна жила должна быть меньшего сечения (нулевая или жила заземления).

Номинальные сечения нулевых жил и жил заземления должны соответствовать указанным в табл. 2а.

Таблица 2

Таблица 2а

Примечание. Номинальное сечение нулевой и заземляющей алюминиевой жилы должно быть не менее 2,5 мм² .

1.3 (Исключен, Изм. № 3).

1.4. Номинальная толщина изоляции должна соответствовать указанной в табл. 4. Нижнее предельное отклонение толщины изоляции не должно превышать 0,1 мм + 10 % номинального значения.

Верхнее предельное отклонение не нормируют.

Таблица 4

1.4а. Толщина изоляции в местах соприкосновения между изолированными жилами в результате сжатия после их скрутки должна быть не менее 0,75 номинального значения.

1.5. Толщина свинцовой оболочки должна соответствовать указанной в табл. 5.

Таблица 5 мм

1.6. Номинальная толщина резиновой оболочки должна соответствовать категории Обр-2, поливинилхлоридной оболочки - категории Обп-2 по ГОСТ 23286.

Нижнее предельное отклонение толщины поливинилхлоридной оболочки не должно быть более 0,1 мм + 15 % номинального значения. Верхнее предельное отклонение для поливинилхлоридной и резиновой оболочек - не более 20 %.

За диаметр под оболочкой для кабелей с параллельно уложенными жилами принимают диаметр изолированной жилы.

1.7. Строительная длина кабелей должна быть не менее 125 м. Допускаются маломерные отрезки длиной не менее 20 м в количестве не более 10 % от общей длины сдаваемой партии кабелей.

Расчетные значения массы и наружного диаметра кабелей должны быть указаны в качестве справочных в документации, утвержденной в установленном порядке.

Примеры условных обозначений:

трехжильного кабеля марки СРГ с жилами сечением 50 мм² , на напряжение 660 В:

Кабель СРГ 3 ´ 50 - 660 ГОСТ 433-73

То же, марки АВРГ с однопроволочными жилами сечением 70 мм² , на напряжение 660 В:

Кабель АВРГ 3 ´ 70 (ОЖ) - 660 ГОСТ 433-73

То же, марки ВРГ тропического исполнения с жилами сечением 150 мм² , на напряжение 660 В:

Кабель ВРГ-ТЗ ´ 150 - 660 ГОСТ 433-73

То же, марки ВРГ с заполнением с жилами сечением 25 мм² :

Кабель ВРГз 3 ´ 25 - 660 ГОСТ 433-73

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Кабели должны изготовляться в соответствии с требованиями настоящего стандарта, нормативно-технической документации (для кабелей, предназначенных для эксплуатации в районах с тропическим климатом) по технологической документации, утвержденной в установленном порядке.

2.2. 2.3. (Исключены, Изм. № 3).

2.4. Требования к конструкции

2.4.1. Токопроводящие жилы должны соответствовать классам 1 и 2 по ГОСТ 22483. Жилы должны быть круглой формы, одно- или многопроволочными; сечение жил должно соответствовать указанному в табл. 5а.

Таблица 5а

Допускается изготовление многопроволочной алюминиевой жилы сечением 16-50 мм² и уплотненных медных и алюминиевых жил конструкции класса 2.

Однопроволочные алюминиевые жилы сечением 70 мм² и более должны иметь относительное удлинение не менее 30 %.

2.4.2. Токопроводящие жилы должны быть изолированы резиной. Изоляция должна отделяться от токопроводящей жилы без разрушения. Поверх токопроводящей жилы может быть наложена полиэтилентерефталатная пленка, в том числе с магнитным покрытием. Целостность пленки после наложения изоляции не нормируют.

На поверхности изоляции жил не должно быть трещин и вмятин, а внутри - пузырей, выводящих толщину изоляции за предельные отклонения.

2.4.2а. Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами, начиная с нуля. Маркировка изолированных жил может быть выполнена цветной продольной полоской шириной не менее 2 мм. Маркировка расцветкой должна быть устойчивой, нестираемой и различимой. Маркировку цифрами производят печатанием или тиснением. Маркировка печатанием или тиснением должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета жилы. Цифры на отдельных жилах кабелей должны иметь одинаковый цвет.

При цифровом обозначении на поверхности изоляции первой жилы должна быть цифра 1, второй - 2, третьей - 3, четвертой - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.

Изоляция жил меньшего сечения (нулевая) может быть любого цвета и не иметь цифрового обозначения.

Изоляция нулевых жил кабелей с жилой равного сечения должна быть черного цвета.

Изоляция жил заземления должна быть двухцветной зелено-желтого цвета или обозначена цифрой 0.

При применении двухцветного вида обозначения на любом участке жилы длиной 15 мм один из этих цветов должен покрывать не менее 30 и не более 70 % поверхности изоляции, а другой - остальную часть. В качестве двухцветной маркировки расцветкой применяют только комбинацию цветов зеленого и желтого.

Для жил другого назначения такая расцветка или обозначение не допускается.

При обозначении изолированных жил цифрами расстояние между ними должно быть не более 35 мм, высота цифр - не менее 4,0 мм.

Одножильные кабели могут быть маркированы любым цветом.

2.4.3, 2.4.4. (Исключены, Изм. № 3).

2.4.5. В многожильных кабелях изолированные жилы должны быть скручены и иметь заполнение. Двухжильные кабели (за исключением бронированных) сечением до 16 мм² включ. допускаются с параллельно уложенными в одной плоскости жилами и могут иметь плоскую форму при условии соблюдения радиальной толщины оболочки.

Для заполнения промежутков между жилами должны применяться материал оболочки, внутренняя оболочка из невулканизированной резины, резиновые жгуты, непропитанная кабельная пряжа или штапелированная стеклопряжа. Кабели без буквы «з» в обозначении марки могут быть изготовлены без заполнения.

Поверх скрученных или параллельно уложенных жил, а также одножильных кабелей может быть наложена лента из полиэтилентерефталатной пленки или термоскрепленного полотна, или прорезиненной ткани.

2.4.6. На изолированные одножильные и на скрученные или параллельно уложенные жилы многожильных кабелей должна быть наложена оболочка.

Допускается наложение двухслойной резиновой оболочки. Суммарная толщина двухслойной оболочки должна равняться толщине однослойной, при этом толщина наружного слоя должна быть не менее 70 % от толщины однослойной оболочки.

На поверхности резиновой и поливинилхлоридной оболочки не должно быть пузырей, а также вмятин, выводящих толщину оболочки за предельные отклонения.

Свинцовая оболочка должна соответствовать ГОСТ 24641. Свинцовая оболочка кабелей без защитных покровов должна изготавливаться из свинцово-сурьмянистых сплавов по ГОСТ 1292 или другой нормативно-технической документации.

Под оболочкой кабеля на ленте из бумаги натурального цвета или на поливинилхлоридной, или резиновой оболочке не более чем через каждые 300 мм должен быть нанесен отличительный индекс завода-изготовителя и год выпуска кабеля.

Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шрифта - не менее 6 мм.

Допускается применение цветной нити для кабелей диаметром под оболочкой менее 20 мм.

2.4.7. Изолированные жилы должны отделяться друг от друга и от оболочки без повреждений.

2.4.5-2.4.7. (Измененная редакция, Изм. № 3).

2.4.8-2.4.10. (Исключены, Изм. № 3).

2.4.11. Защитные покровы кабелей должны соответствовать ГОСТ 7006.

Для бронированных кабелей диаметром оболочки 13-20 мм, кроме кабелей в свинцовой оболочке, допускается применение двух бронелент толщиной 0,3 мм.

2.5. Требования к электрическим характеристикам

2.5.1, 2.5.2. (Исключены, Изм. № 3).

2.5.1а. Электрическое сопротивление токопроводящей жилы постоянному току должно соответствовать ГОСТ 22483.

2.5.2а. Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 °С, должно быть не менее 50 МОм.

2.5.3. Изолированные жилы кабелей на напряжение 660 В переменного тока должны выдерживать испытание напряжением переменного тока категории ЭИ-1 или ЭИ-2 по ГОСТ 23286.

Изолированные жилы кабелей постоянного тока после 6 ч пребывания в воде должны выдерживать в течение 5 мин испытание напряжением переменного тока частотой 50 Гц значением: 4000 В - для кабелей на напряжение 3000 В, 7000 В - для кабелей на напряжение 6000 В, 10000 В - для кабелей на напряжение 10000 В.

2.5.4. В готовом виде кабели на напряжение 660 В переменного тока без погружения в воду должны выдержать испытание между жилами и между каждой жилой и свинцовой оболочкой напряжением переменного тока значением 3 кВ в течение 10 мин.

Кабели на напряжение постоянного тока без погружения в воду должны выдержать в течение 5 мин испытание между жилой и свинцовой оболочкой напряжением переменного или постоянного тока, указанным в табл. 6.

Таблица 6 В

Одножильные кабели марок ВРГ, АВРГ, НРГ, АНРГ испытывают до наложения оболочки.

2.5.5. Электрическое сопротивление подушки готовых кабелей марок СРБ2лГ, АСРБ2лГ должно быть не менее 1 МОм×км.

2.6, 2.6.1. (Исключены, Изм. № 3).

2.6а. Требования к стойкости при механических воздействиях

2.6а.1. Кабели должны быть стойкими к навиванию. Диаметр цилиндра, на который должен быть навит отрезок кабеля, должен быть равен 20 (D _н + d ) - для одножильных кабелей, 15 (D _н + d ) - для многожильных кабелей (где D _н - наружный диаметр кабеля, d - диаметр жилы).

Предельное отклонение диаметра цилиндра - не более плюс 5 %.

2.6а, 2.6а.1. (Введены дополнительно, Изм. № 6).

2.7, 2.7.1. (Исключены, Изм. № 4).

2.7а. Требования к стойкости при климатических воздействиях

2.7а.1. Кабели должны быть стойкими к воздействию следующих факторов:

- максимальной температуры окружающей среды - до плюс 50 °С;

- минимальной температуры окружающей среды - до минус 50 °С;

- относительной влажности воздуха - до 98 % при температуре окружающей среды до 35 °С.

2.7а.2. Кабели в тропическом исполнении должны быть грибостойкими.

2.7а, 2.7а.1, 2.7а.2. (Введены дополнительно, Изм. № 6).

2.7.2. (Исключен, Изм. № 3).

2.8. Срок службы

2.8.1. Срок службы кабелей - 30 лет.

Изменение физических характеристик кабеля к концу срока службы настоящим стандартом не нормируется.

2.9. Материалы, применяемые для изготовления кабелей, должны соответствовать:

- проволока медная круглая - марке ММ по ТУ 16.К71-087;

- проволока алюминиевая круглая

для многопроволочных жил - марке АМ или АПТ по ТУ 16.К71-088;

- поливинилхлоридный пластикат - ГОСТ 5960;

- пряжа кабельная - ТУ 17-05-021;

- пленка полиэтилентерефталатная - ГОСТ 24234;

- нить полиэфирная техническая - ГОСТ 24662;

- пряжа хлопчатобумажная - ГОСТ 6904 и другой нормативно-

технической документации;

- оловянно-свинцовые припои - ГОСТ 21930 и ГОСТ 21931;

- сплав свинцово-сурьмянистый - маркам ССуМ, ССуМГ по ГОСТ 1292;

- резина для изоляции, оболочки и заполнения - по ТУ 16.К71-098, пластикат поливинилхлоридный ОМ-25 для оболочки и заполнения - по ТУ 6-01-1307, прорезиненная ткань - по ТУ 38.105.18.49, штапелированная стеклопряжа - по ТУ 6.48-23, лента полиэтилентерефталатная с магнитным покрытием - по ТУ 6-17-1123, лента из термоскрепленного полотна - по ТУ 412.651.

2а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2а.1. Требования безопасности - по ГОСТ 12.2.007.14.

Раздел 2а. (Введен дополнительно, Изм. № 6).

3. ПРАВИЛА ПРИЕМКИ

3.1. Для проверки соответствия качества кабелей требованиям настоящего стандарта установлены следующие испытания: приемосдаточные, периодические, типовые.

3.2. Приемо-сдаточные испытания

3.2.1. Кабели предъявляют к приемке партиями. За партию принимают кабели одной марки, напряжения и сечения, одновременно предъявляемые к приемке.

3.2.2. Испытания проводят в объеме, указанном в табл. 7, по плану сплошного контроля с приемочным числом С = 0.

Таблица 7

Проверку по пп. 1.7 и 2.5.3 проводят в процессе производства.

3.3. Периодические испытания

3.3.1. Периодические испытания следует проводить на кабелях, прошедших приемо-сдаточные испытания.

Состав испытаний, их периодичность и объем выборки должны соответствовать указанным в табл. 8.

Таблица 8

3.3.2. Испытания проводят по плану выборочного двухступенчатого контроля с объемом выборки n ₁ = n ₂ , составленным случайным отбором, с приемочным числом С₁ = 0 и браковочным числом С₂ = 2 для первой выборки и приемочным числом С₁ = 1 для суммарной (n ₁ и п₂ ) выборки.

3.4. Типовые испытания на соответствие требованиям настоящего стандарта должны проводить по программе, утвержденной в установленном порядке.

3.5. Потребитель проводит входной контроль не менее чем на 3 % строительных длин кабелей от партии, но не менее чем на трех строительных длинах. За партию принимают кабели одной марки, напряжения и сечения, полученные по одному сопроводительному документу.

При получении неудовлетворительных результатов испытаний проводят повторные испытания на удвоенном числе строительных длин.

Результаты повторных испытаний распространяют на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Испытания следует проводить в нормальных климатических условиях по ГОСТ 15150.

4.2. Проверка конструкции

4.2.1. Проверку конструктивных размеров элементов кабеля (пп. 1.2; 1.4-1.5) проводят по ГОСТ 12177.

Проверку конструкции токопроводящих жил (п. 2.4.1), числа жил (п. 1.2), отсутствия дефектов на поверхности изоляции (п. 2.4.2) и оболочки (п. 2.4.6), скрутки изолированных жил и наличия заполнения (п. 2.4.5), а также отделяемости изолированных жил друг от друга и от оболочки (п. 2.4.7) проводят путем разбора и осмотра каждого конца кабеля на длине не менее 300 мм.

Проверку маркировки (пп. 2.4.2а и 2.4.6) проводят внешним осмотром без применения увеличительного прибора и измерениями с помощью линейки по ГОСТ 427.

Проверку качества маркировки цветной полоской или обозначением цифрами осуществляют легким десятикратным протиранием (в двух противоположных направлениях) ватным или марлевым тампоном, смоченным водой. Кабель считают выдержавшим испытания, если не происходит окрашивания тампона.

Строительную длину (п. 1.7) измеряют в процессе производства с помощью устройства, обеспечивающего погрешность измерения длины в пределах ± 1 %.

4.2.2. Определение относительного удлинения алюминиевой жилы (п. 2.4.1) проводят по ГОСТ 1497 на образцах с расчетной длиной 200 мм.

4.2.3. Проверку и испытание свинцовой оболочки (п. 2.4.6) проводят по ГОСТ 24641.

4.2.4. Проверку и испытание защитных покровов (п. 2.4.11) проводят по ГОСТ 7006.

Испытание на холодостойкость проводят при температуре окружающей среды минус (50 ± 2) °С. Диаметры испытательных цилиндров должны соответствовать указанным в п. 2.6а.1.

Длина образца должна быть достаточной для одного полного витка.

4.3. Проверка электрических параметров

4.3.1. Электрическое сопротивление жилы постоянному току (п. 2.5.1а) измеряют по ГОСТ 7229.

Время выдержки строительной длины кабеля в помещении до измерения электрического сопротивления жилы при возникновении разногласий при испытаниях должно быть не менее 24 ч.

4.3.2. Электрическое сопротивление изоляции (п. 2.5.2а) измеряют по ГОСТ 3345.

Измерение электрического сопротивления изоляции одножильных кабелей проводят в воде на образцах кабеля длиной не менее 5 м. Концы кабелей должны быть выведены из воды на длину не менее 0,5 м.

4.3.3. Испытание напряжением (пп. 2.5.3 и 2.5.4) проводят по ГОСТ 2990.

4.3.4. Измерение электрического сопротивления подушки (п. 2.5.5) проводят между свинцовой оболочкой и броней по ГОСТ 3345.

4.4. Проверка стойкости при климатических воздействиях

4.4.1. Испытание на теплостойкость (п. 2.7а.1) проводят на образцах длиной не менее 1 м по ГОСТ 20.57.406 (метод 201-1.2). Время выдержки образцов в камере должно быть не менее 24 ч.

После извлечения из камеры образцы выдерживают в нормальных климатических условиях в течение 1 ч, после чего они должны выдержать испытание переменным напряжением, указанным в п. 2.5.4.

4.4.2. Испытания кабелей на холодостойкость (п. 2.7а.1) проводят на образцах длиной не менее 1 м без брони и наружных покровов по ГОСТ 20.57.406 (метод 204-1).

После достижения в холодильной камере заданной температуры время выдержки образцов в ней должно быть не менее:

45 мин - для кабелей наружным диаметром до 20 мм;

120 мин » » » » св. 20 до 40 мм;

180 мин » » » » св. 40 до 60 мм;

240 мин » » » » св. 60 мм.

После извлечения из камеры образцы выдерживают в нормальных климатических условиях в течение 1 ч, после чего они должны выдержать испытание переменным напряжением в соответствии с п. 2.5.4.

4.4.3. Испытания кабелей на влагостойкость (п. 2.7а.1) проводят по ГОСТ 20.57.406 (метод 207-1) на образцах длиной не менее 3 м при относительной влажности воздуха 95-98 % и температуре окружающей среды (35 ± 2) °С; время выдержки - не менее 48 ч. После извлечения образцов из камеры определяют электрическое сопротивление изоляции, которое должно соответствовать требованиям п. 2.5.2а.

4.4.4. Испытание на грибостойкость (п. 2.7а.2) проводят по ГОСТ 20.57.406 (метод 214-1) на неизогнутых образцах кабеля длиной не менее 0,2 мм. Степень биологического обрастания грибами не должна превышать двух баллов.

4.5. Проверка стойкости при механических воздействиях

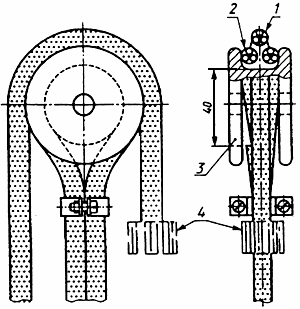

4.5.1. Испытание на стойкость к навиванию (п. 2.6а.1) проводят на трех образцах кабеля с защитными покровами и открытыми концами при температуре от 10 до 25 °С. Длина образца должна быть не менее 1,5 м, исключая концевые разделки.

Цикл заключается в навивании образца полным витком сначала в одном направлении, затем после выпрямления - в противоположном направлении таким образом, чтобы слои, растягиваемые в первом случае, были сжимаемы во втором. Навивание и разматывание образца должно производиться плавно.

Перед испытанием на навивание образцы выдерживают в холодильной камере при температуре минус 15 °С.

После достижения в холодильной камере заданной температуры время выдержки образцов в ней должно быть не менее указанного в п. 4.4.2.

Время между выемкой образцов из холодильной камеры и началом изгибания должно быть не более 5 мин.

Образцы должны быть подвергнуты трем циклам испытания.

После навивания образцы должны выдержать испытание переменным напряжением 3 кВ номинальной частотой 50 Гц.

Время испытания - 5 мин.

Испытание напряжением образцов одножильных кабелей после навивания должно быть проведено в воде, при этом напряжение прикладывают между жилой и водой.

Защитный покров и оболочка образцов после навивания не должны иметь разрывов и трещин, видимых без применения увеличительных приборов.

4.6. Проверку маркировки и упаковки (пп. 5.1-5.3) проводят внешним осмотром.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям ГОСТ 18690 и настоящего стандарта.

5.2. На каждом барабане или ярлыке, прикрепленном к барабану или бухте, должны быть указаны:

- товарный знак завода-изготовителя;

- условное обозначение кабеля;

- общая длина кабеля (число отрезков и их длина) в метрах;

- масса брутто или нетто (при поставке в бухтах) в килограммах;

- дата изготовления (год, месяц);

- номер барабана или бухты.

На ярлыке должен быть проставлен штамп технического контроля.

Транспортная маркировка должна соответствовать требованиям ГОСТ 18690 и ГОСТ 14192.

5.3. Кабели должны быть намотаны на барабаны. Допускается наматывать кабели с резиновой и поливинилхлоридной оболочкой в бухты.

Диаметр шейки барабана должен быть не менее диаметров цилиндров, указанных в п. 2.6а.1.

Внутренний диаметр бухты должен быть не менее 15 диаметров кабеля по оболочке.

Длина нижнего конца кабеля, выведенного на наружную сторону щеки барабана, должна быть не менее 0,3 м.

5.4. Условия транспортирования в части воздействия климатических факторов внешней среды должны соответствовать группе ОЖ4 по ГОСТ 15150.

5.5. Условия хранения в части воздействия климатических факторов внешней среды должны соответствовать группе ОЖ4 по ГОСТ 15150.

Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках (группа хранения ОЖЗ по ГОСТ 15150). Срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет.

5а. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5а.1. Кабели должны быть проложены в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и технической документацией, утвержденной в установленном порядке.

5а.2. Область применения кабелей должна соответствовать указанной в «Единых технических указаниях по выбору и применению электрических кабелей».

5а.3. Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 20 °С для кабелей в свинцовой оболочке, не ниже минус 15 °С - для кабелей с резиновой или поливинилхлоридной оболочкой и кабелей без волокнистых материалов в защитном покрове, не ниже минус 7 °С - для остальных кабелей с защитными покровами.

5а.4. Минимальный радиус изгиба при прокладке должен быть не менее 10 наружных диаметров для одножильных кабелей и не менее 7,5 наружных диаметров - для многожильных кабелей.

5а.5. Кабели после прокладки должны выдерживать испытание напряжением в соответствии с действующими правилами устройства электрических установок. На одножильных кабелях без брони испытание не проводят.

5а.6. Длительно допустимая температура нагрева жил кабелей при эксплуатации не должна превышать 70 °С, и максимально допустимая температура жил при коротком замыкании - 200 °С.

Продолжительность короткого замыкания не должна превышать 4 с.

5а.7. Кабели допускается эксплуатировать в сетях постоянного напряжения при значениях напряжения в 2,4 раза больше U_o (где U_o - напряжение между жилой и металлической оболочкой).

5а.8. Суммарное время воздействия максимально допустимой температуры при повторных коротких замыканиях не должно превышать 10 мин.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие кабелей требованиям настоящего стандарта при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.

Гарантийный срок эксплуатации кабелей - три года.

Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию.

Разделы 3-6. (Измененная редакция, Изм. № 6).

ПРИЛОЖЕНИЕ

Обязательное

Коды ОКП

Таблица 1

Таблица 2

Определение девятого, десятого знаков кода ОКП маркоразмера кабелей с жилами одинакового сечения

Таблица 3

Определение девятого, десятого знаков кода ОКП маркоразмера кабелей с жилами меньшего сечения

Примечание. Десятичный код ОКП маркоразмера составляется из восьми первых знаков кода марки по перечню позиций (табл. 1) и двух знаков (девятого и десятого), приведенных в табл. 2 или 3.

Пример 1. Код ОКП трехжильного кабеля с жилами равного сечения марки ВРГ сечением 4 мм² - 35 2132 1148, где 35 2132 11 - код марки кабеля марки ВРГ из перечня позиций по табл. 1, а 48 - девятый и десятый знаки кода ОКП по табл. 2.

Пример 2. Код ОКП трехжильного кабеля марки ВРГ сечением 4 мм² с жилой меньшего сечения 2,5 мм (ВРГ 2 ´ 4 + 1 ´ 2,5 мм ) - 35 2132 1503, где 35 2132 15 - код марки кабеля марки ВРГ из перечня позиций по табл. 1, а 03 - девятый и десятый знаки кода ОКП по табл. 3.

(Измененная редакция, Изм. № 5, 6).

ГОСТ 1983-2001

УДК 621.314.222:006.354 Е64

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

Общие технические условия

Voltage transformers .

General specifications

МКС 17.220.20

ОКП 341450

Дата введения 2003—01—01

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом ОАО «Свердловский завод трансформаторов тока»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

3 Настоящий стандарт соответствует международным стандартам МЭК 60044-2:1997 «Измерительные трансформаторы. Часть 2. Индуктивные трансформаторы напряжения» в части электромагнитных трансформаторов напряжения и МЭК 186—87 «Трансформаторы напряжения» в части емкостных трансформаторов напряжения

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 13 марта 2002 г. № 91-ст межгосударственный стандарт ГОСТ 1983—2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 1983-89

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на электромагнитные и емкостные трансформаторы напряжения (далее — трансформаторы), предназначенные для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями от 0,38 до 750 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Дополнительные требования к отдельным видам трансформаторов в связи со спецификой их конструкции или назначения (например к антирезонансным трансформаторам, предназначенным для установки в комплектных распределительных устройствах (КРУ), пофазно экранированных токопроводах) устанавливают в стандартах, технических условиях, договорах или контрактах (далее — стандартах) на трансформаторы конкретных типов.

Стандарт не распространяется на лабораторные трансформаторы.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.601—95 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 8.216—88 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки

ГОСТ 12.2.007.0—75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.007.3—75 Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности

ГОСТ 12.3.019—80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности

ГОСТ 15.001—88¹⁾ Система разработки и постановки продукции на производство. Продукция производственно-технического назначения

ГОСТ 15.309—98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 27.003—90 Надежность в технике. Состав и общие правила задания требований по надежности

ГОСТ 721—77 Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В

ГОСТ 1516.1—76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции

ГОСТ 1516.2—97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции

ГОСТ 1516.3—96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции

ГОСТ 3484.1—88 Трансформаторы силовые. Методы электромагнитных испытаний

ГОСТ 3484.2—88 Трансформаторы силовые. Испытания на нагрев

ГОСТ 3484.5—88 Трансформаторы силовые. Испытания баков на герметичность

ГОСТ 6581—75 Материалы электроизоляционные жидкие. Методы электрических испытаний

ГОСТ 8865—93 Системы электрической изоляции. Оценка нагревостойкости и классификация

ГОСТ 9920—89 (МЭК 694—80, МЭК 815—86) Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции

ГОСТ 10434—82 Соединения контактные электрические. Классификация. Общие технические требования

ГОСТ 13109—97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 14192—96 Маркировка грузов

ГОСТ 15150—69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15543.1—89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 16504—81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 16962.1—89 (МЭК 68—2—1—74) Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам

ГОСТ 16962.2—90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам

ГОСТ 17516.1—90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам

ГОСТ 18425—73 Тара транспортная наполненная. Метод испытания на удар при свободном падении

ГОСТ 18685—73 Трансформаторы тока и напряжения. Термины и определения

ГОСТ 19880—74 Электротехника. Основные понятия. Термины и определения

ГОСТ 20074—83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов

ГОСТ 20690—75 Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции

ГОСТ 21130—75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры

ГОСТ 22756—77 (МЭК 722—86) Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции

ГОСТ 23216—78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний

РМГ 29—99 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения

3 Определения

Термины, применяемые в настоящем стандарте, и соответствующие им определения — по ГОСТ 3484.1, ГОСТ 16504, ГОСТ 18685, ГОСТ 19880, РМГ 29, а также следующие:

3.1 антирезонансный трансформатор : Трансформатор, устойчиво работающий при наличии в сети феррорезонансных явлений.

3.2 трехфазная группа однофазных трансформаторов : Группа из трех однофазных трансформаторов, установленных на общей раме (площадке) и электрически соединенных между собой по определенной схеме.

3.3 номинальный коэффициент напряжения : Коэффициент, на который следует умножать номинальное первичное напряжение, чтобы найти максимальное напряжение, при котором трансформатор соответствует требованиям по нагреву в течение установленного времени.

3.4 испытание для утверждения типа : Вид государственного метрологического контроля вновь разработанного трансформатора, проводимого в целях обеспечения единства измерений, утверждения типа трансформатора и занесения его в Государственный реестр средств измерений.

3.5 испытание на соответствие утвержденному типу : Вид государственного метрологического контроля, проводимого периодически в целях определения соответствия выпускаемых из производства трансформаторов утвержденному типу.

4 Классификация

4.1 Трансформаторы подразделяют по следующим основным признакам.

4.1.1 По роду установки (категории размещения и климатическому исполнению) по ГОСТ 15150.

При размещении трансформаторов внутри оболочек комплектных изделий категории размещения должны соответствовать указанным в таблице 1.

Таблица 1 — Категории размещения трансформаторов, установленных внутри оболочек комплектных изделий

4.1.2 По числу фаз.

4.1.3 По наличию или отсутствию заземления вывода X первичной обмотки.

4.1.4 По принципу действия.

4.1.5 По числу ступеней трансформации.

4.1.6 По наличию компенсационной обмотки или обмотки для контроля изоляции сети.

4.1.7 По виду изоляции.

4.1.8 По особенностям конструктивного исполнения.

Основные признаки трансформаторов и их обозначения приведены в таблицах 2 и 3.

4.2 Трехобмоточный трансформатор следует изготовлять с двумя вторичными обмотками: основной и дополнительной.

По требованию потребителя допускается изготовление трехобмоточных трансформаторов с двумя основными вторичными обмотками.

Таблица 2

Таблица 3

5 Основные параметры

5.1 Трансформаторам, предназначенным для измерения, следует присваивать классы точности, выбираемые из ряда: 0,1; 0,2; 0,5; 1,0; 3,0.

Трансформаторам, предназначенным для защиты¹⁾ , следует присваивать классы точности 3Р или 6Р.

¹⁾ Здесь и далее под словом «защита» подразумевается защита, управление, автоматика, сигнализация.

Трансформаторам присваивают один или несколько классов точности в зависимости от номинальных мощностей и назначения.

Конкретные классы точности следует устанавливать в стандартах на трансформаторы конкретных типов.

Примечание — Для трехфазных трехобмоточных трансформаторов классы точности устанавливают только для основной вторичной обмотки. Для однофазных трехобмоточных трансформаторов классы точности устанавливают для обеих вторичных обмоток, причем для дополнительной вторичной обмотки класс точности должен быть 3, 3Р или 6Р.

5.2 Номинальные мощности трансформаторов для любого класса точности следует выбирать из ряда: 10; 15; 25; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 800; 1000; 1200 В×А²⁾ . Значения номинальных мощностей для низших классов точности трансформаторов определяют в соответствии с приложением А.

_________________

² ) По согласованию с потребителем допускается изготовление трансформаторов с номинальными мощностями 20 и 45 В×А.

Конкретные значения номинальных мощностей для всех классов точности устанавливают в стандартах на трансформаторы конкретных типов.

5.3 Предельные мощности трансформаторов следует выбирать из ряда: 160; 250; 400; 630; 1000; 1600; 2000; 2500 В×А.

Конкретные значения предельных мощностей следует устанавливать в стандартах на трансформаторы конкретных типов.

5.4 За номинальные и предельные мощности трехобмоточных трансформаторов принимают суммарные мощности основной и дополнительной вторичных обмоток.

При нагрузке однофазного трехобмоточного трансформатора до предельной мощности, основная вторичная обмотка должна быть нагружена до мощности, равной разности предельной мощности и номинальной мощности дополнительной вторичной обмотки.

Для трехфазных трансформаторов за номинальные и предельные мощности принимают трехфазные мощности.

Для трехобмоточных трансформаторов с включенными нагрузками на обеих вторичных обмотках, работающих одновременно, распределение мощности нагрузки между обмотками следует устанавливать в стандартах на трансформаторы конкретных типов.

5.5 Номинальные напряжения первичных обмоток однофазных трансформаторов, включаемых между фазами, и трехфазных трансформаторов на напряжение до 1000 В должны быть 380 или 660 В.

Номинальные напряжения первичных обмоток трансформаторов на напряжение более 1000 В должны соответствовать указанным в таблице 4.

Значения напряжения следует указывать в стандартах на трансформаторы конкретных типов.

Таблица 4

В киловольтах

¹⁾ Только для трансформаторов, присоединяемых непосредственно к шинам генераторного напряжения электрических станций или к выводам генераторов; и также для собственных нужд подстанций.

5.6 Номинальные напряжения основных вторичных обмоток должны быть 100 В для однофазных трансформаторов, включаемых на напряжение между фазами, и В — для однофазных трансформаторов, включаемых на напряжение между фазой и землей; для трансформаторов, предназначенных для экспорта, — соответственно 110 или В, 120 или В.

Примечание — По требованию потребителя допускается изготавливать трансформаторы с напряжением основных вторичных обмоток 200 или В, 220 или В.

5.7 Номинальные напряжения дополнительных вторичных обмоток должны быть:

100 В — для однофазных трансформаторов, работающих в сетях с заземленной нейтралью;

¹⁰⁰ /₃ В — для однофазных трансформаторов, работающих в сетях с изолированной нейтралью;

для трансформаторов, предназначенных для экспорта, — соответственно 110 или ¹¹⁰ /₃ В, 120 или ¹²⁰ /₃ В.

Примечание — По требованию потребителя допускается изготавливать трансформаторы с напряжением дополнительных вторичных обмоток соответственно 200 или ²⁰⁰ /₃ В, 220 или ²²⁰ /₃ В.

5.8 Номинальное вторичное напряжение трехфазных трансформаторов должно быть 100 В, а для трансформаторов, предназначенных для экспорта, — 110 В.

5.9 Номинальная частота напряжения питающей сети должна быть 50 или 60 Гц. Качество напряжения — по ГОСТ 13109.

5.10 Схемы и группы соединений первичных и вторичных обмоток трансформаторов должны соответствовать указанным в таблицах 5—12.

Примечание — В технической документации допускаются обозначения: У вместо , У _н вместо , V вместо и Z вместо .

Таблица 5 — Схемы и группы соединений обмоток однофазных двухобмоточных трансформаторов

Таблица 6 — Схемы и группы соединений обмоток однофазных трехобмоточных трансформаторов с двумя основными вторичными обмотками

Таблица 7 — Схемы и группы соединений обмоток однофазных трехобмоточных трансформаторов с основной и дополнительной вторичными обмотками

Таблица 8 — Схемы и группы соединений обмоток трехфазных двухобмоточных трансформаторов

Таблица 9 — Схемы и группы соединений обмоток трехфазных двухобмоточных трансформаторов с положительной компенсацией¹⁾ угловой погрешности

¹⁾ Положительная компенсация угловой погрешности трансформатора — поворот вектора первичного фазного напряжения относительно вектора вторичного фазного напряжения по направлению движения часовой стрелки на некоторый угол.

Таблица 10 — Схема и группа соединений обмоток трехфазных двухобмоточных трансформаторов с отрицательной компенсацией¹⁾ угловой погрешности

¹⁾ Отрицательная компенсация угловой погрешности трансформатора — поворот вектора первичного фазного напряжения относительно вектора вторичного фазного напряжения против направления движения часовой стрелки на некоторый угол.

Таблица 11 — Схемы и группы соединений обмоток трехфазных трехобмоточных трансформаторов с основной и дополнительной вторичными обмотками

Таблица 12 — Схемы и группы соединений обмоток трехфазных трехобмоточных трансформаторов с двумя основными вторичными обмотками

5.11 Условное обозначение трансформатора

Примечания

1 В стандартах на трансформаторы конкретных типов в обозначении допускается применять дополнительные или исключать отдельные данные.

2 Левая буквенная часть обозначения представляет серию, совокупность буквенной и цифровой частей — тип.

3 Для трансформаторов ниже 1000 В вместо класса напряжения указывают номинальное напряжение первичной обмотки в киловольтах.

Пример условного обозначения трансформатора напряжения заземляемого, однофазного, электромагнитного, с литой изоляцией, со встроенным предохранителем, класса напряжения 10 кВ, климатического исполнения Т, категории размещения 3 по ГОСТ 15150

ЗНОЛП - 10Т3

То же, антирезонансной конструкции, масляного трехфазного с дополнительными обмотками для контроля изоляции сети, класса напряжения 10 кВ, климатического исполнения У, категории размещения 2 по ГОСТ 15150

НАМИ - 10У2

6 Технические требования

6.1 Трансформаторы следует изготовлять в соответствии с требованиями настоящего стандарта, стандартов на трансформаторы конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

6.2 В трехобмоточном трансформаторе основная вторичная обмотка предназначена для питания измерительных приборов и цепей защитных устройств, дополнительная вторичная обмотка — для питания цепей защитных устройств и контроля изоляции сети.

6.3 Однофазные трансформаторы должны быть рассчитаны для работы в электрических схемах согласно рисункам Б.1, Б.2, Б.6 — Б.10 приложения Б.

6.4 В трехфазных трехобмоточных трансформаторах, включенных по схеме согласно рисунку Б.4, и однофазных трехобмоточных трансформаторах, включенных по схеме согласно рисунку Б.8 приложения Б, напряжение на вводах разомкнутого треугольника при симметричном номинальном первичном фазном напряжении не должно превышать 3 В.

6.5 К каждой дополнительной вторичной обмотке группы однофазных трехобмоточных трансформаторов, соединенных по схемам, изображенным на рисунках Б.9 и Б.10 приложения Б, допускается подключать фазные нагрузки S ₂ (рисунок 1).

Сумма мощности фазной нагрузки S ₂ и общей нагрузки разомкнутого треугольника S _D при равенстве cos j не должна превышать мощности дополнительной вторичной обмотки трансформатора S _доп (за расчетную схему принимается двухфазное короткое замыкание на землю)

S₂ + S _D £ S_доп (1)

Рисунок 1

6.6 Трехфазные трансформаторы, а также трехфазные группы однофазных трансформаторов, предназначенные для контроля изоляции в сетях с изолированной нейтралью, должны выдерживать не менее 8 ч однофазные замыкания сети на землю при наибольшем рабочем напряжении, соответствующем ГОСТ 721.

Однофазные трансформаторы должны выдерживать напряжения в соответствии с таблицей 13.

Таблица 13

6.7 Напряжения на вводах разомкнутого треугольника дополнительных вторичных обмоток трехобмоточных трансформаторов должно быть от 90 до 110 В при приложенном к ним симметричном линейном напряжении, соответствующем номинальному первичному напряжению, и последующем замыкании одной из фаз на землю.

Примечание — Указанные значения напряжений относятся к трансформаторам с номинальным вторичным напряжением 100 В. Для трансформаторов с номинальным вторичным напряжением 110 и 200 В значения напряжений следует указывать в стандартах на эти трансформаторы.

6.8 Требования по устойчивости к внешним воздействиям окружающей среды

6.8.1 Трансформаторы следует изготавливать в климатических исполнениях по ГОСТ 15150 и ГОСТ 15543.1. Категория размещения — по ГОСТ 15150.

Вид климатического исполнения и категорию размещения следует указывать в стандартах на трансформаторы конкретных типов.

Для трансформаторов категории размещения 4 по ГОСТ 15150 климатическое исполнение — УХЛ4 или О4.

Требования в части стойкости к климатическим внешним воздействующим факторам — по ГОСТ 15543.1.

6.8.2 Трансформаторы должны быть предназначены для работы на высоте до 1000 м над уровнем моря, за исключением трансформаторов на номинальное напряжение 750 кВ, которые должны быть предназначены для работы на высоте до 500 м.

Допускается по согласованию между потребителем и изготовителем изготавливать трансформаторы для работы на высоте свыше 1000 м.

6.8.3 Устойчивость трансформаторов к воздействию механических факторов внешней среды — по ГОСТ 17516.1. Группу механического исполнения по ГОСТ 17516.1 устанавливают в стандартах на трансформаторы конкретных типов.

Трансформаторы категории размещения 1 должны быть рассчитаны на суммарную механическую нагрузку от ветра скоростью 40 м/с, гололеда с толщиной стенки льда 20 мм и от тяжения проводов не менее:

500 Н (50 кгс) — для трансформаторов на номинальное напряжение до 35 кВ включительно;

1000 Н (100 кгс) — для трансформаторов на номинальное напряжение от 110 до 220 кВ;

1500 Н (150 кгс) — для трансформаторов на номинальное напряжение 330 кВ и выше.

6.8.4 Рабочее положение трансформаторов в пространстве должно быть указано в стандартах на трансформаторы конкретных типов.

6.9 Требования к конструкции

6.9.1 Вводы и контактные выводы

6.9.1.1 Расположение вводов масляных трансформаторов и контактных выводов сухих трансформаторов следует указывать в стандартах на трансформаторы конкретных типов.

6.9.1.2 Контактные выводы следует выполнять по ГОСТ 10434.

6.9.1.3 У трансформаторов с первичным напряжением 35 кВ и выше вводы вторичных обмоток и заземляемые вводы первичной обмотки должны быть с контактным резьбовым соединением диаметром не менее М6.

6.9.1.4 У трансформаторов категории размещения 1 по ГОСТ 15150 длина пути утечки внешней изоляции по ГОСТ 9920 должна быть установлена в стандартах на трансформаторы конкретных типов.

У трансформаторов категорий размещения 2 и 5 по ГОСТ 15150 длина пути утечки внешней изоляции с учетом выпадения росы и инея должна быть установлена в стандартах на трансформаторы конкретных типов.

6.9.1.5 Плоский контактный зажим ввода первичного напряжения трансформатора, предназначенный для соединения с шинами экранированного токопровода, должен позволять регулирование его высоты по отношению к вводу не менее 10 мм.

6.9.1.6 Конструкцией трансформаторов категории размещения 1 по ГОСТ 15150 должна быть обеспечена защита места присоединения кабелей к выводам вторичных обмоток от атмосферных осадков.

6.9.2 Баки (фарфоровые покрышки) и расширители

6.9.2.1 Конструкция маслонаполненных трансформаторов должна обеспечивать их герметичность. Стандарты на маслонаполненные трансформаторы должны содержать требования по проверке герметичности конструкции, а также требования к газо- и влагосодержанию заливаемого в трансформаторы масла.

6.9.2.2 Маслонаполненный трансформатор должен иметь расширитель, вместимость которого обеспечивает постоянное наличие в нем масла при всех режимах работы трансформатора в диапазоне рабочих температур. Функцию расширителя могут выполнять верхняя часть фарфоровой покрышки, сильфон или другие устройства.

6.9.2.3 Маслонаполненные трансформаторы должны иметь указатели уровня масла. Около указателя уровня масла или на нем должны быть нанесены три контрольные черты, соответствующие уровню масла в неработающем трансформаторе при температуре 20 °С, а также при верхнем и нижнем значениях температуры. Допускается применять другие устройства контроля уровня масла.

6.9.2.4 В трансформаторах с массой масла до 50 кг допускается наносить на указателе уровня масла одну контрольную черту, по которой устанавливают уровень заливаемого в трансформатор масла при температуре 20 °С.

6.9.2.5 В герметичных трансформаторах способы контроля уровня масла должны быть указаны в стандартах на эти трансформаторы.

6.9.2.6 Трансформаторы с массой масла менее 20 кг, соответствующие требованиям 6.9.2.2, допускается изготавливать без указателей уровня масла.

6.9.2.7 Конструкция газонаполненных трансформаторов должна иметь защиту от чрезмерного увеличения давления газа при аварии, связанной с пробоем внутренней изоляции и горением дуги.

6.9.2.8 Конструкция газонаполненных трансформаторов должна обеспечивать утечку массы газа не более 1 % в год.

6.9.3 Арматура

6.9.3.1 Масляные трансформаторы с первичным напряжением 10 кВ и выше и массой масла более 10 кг должны быть снабжены арматурой для заливки, отбора проб и слива масла.

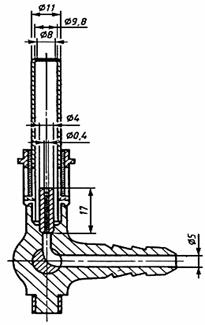

6.9.3.2 Арматуру для отбора проб масла помещают в нижней части бака, при этом должно быть предусмотрено плавное регулирование вытекающей струи масла.

6.9.3.3 На трансформаторах, конструкцией которых предусмотрена разборка, должно быть место для нанесения поверительного клейма или пломбы. Клеймо или пломба должны препятствовать разборке трансформатора без их нарушения.

6.9.3.4 Трансформаторы с массой более 20 кг должны иметь устройство по ГОСТ 12.2.007.0 для подъема, опускания и удержания их на весу. При невозможности конструктивного выполнения таких приспособлений в руководстве по эксплуатации следует указывать места захвата трансформатора при такелажных работах.

6.9.4 Заземление

6.9.4.1 Трансформаторы с первичным напряжением до 660 В включительно должны быть оснащены заземляющими зажимами с резьбовым соединением шпилек, болтов, винтов диаметром не менее М6, трансформаторы на номинальное напряжение свыше 660 В — не менее М8. Конструкция и размеры заземляющих зажимов — по ГОСТ 21130.

6.9.4.2 Около заземляющего зажима должен быть нанесен знак заземления по ГОСТ 21130. Способ нанесения знака заземления должен обеспечивать его долговечность и стойкость к атмосферным воздействиям.

6.9.4.3 Поверхность площадки заземляющего зажима (бобышка, прилив) должна соответствовать требованиям ГОСТ 21130. Размеры поверхности площадки должны быть достаточными для надежного соединения с шиной шириной не менее 20 мм — для трансформаторов с первичным напряжением 3 — 35 кВ и шириной не менее 40 мм — для трансформаторов с первичным напряжением 110 кВ и выше.

Примечание — Для малогабаритных трансформаторов с первичным напряжением до 660 В допускается уменьшать площадки заземления до размеров, позволяющих надежно соединять их с заземляющей жилой диаметром не менее 2 мм.

6.9.4.4 Трансформаторы с литой изоляцией, не имеющие металлического корпуса, допускается изготавливать без заземляющих зажимов.

6.9.5 Защита масла и поверхностей трансформатора

6.9.5.1 Масляные трансформаторы с первичным напряжением 110 кВ и выше должны быть оборудованы защитой, предохраняющей масло от непосредственного соприкосновения с окружающим воздухом.

6.9.5.2 Все непосредственно соприкасающиеся с окружающим воздухом, подверженные коррозии поверхности трансформатора должны быть защищены лакокрасочными, гальваническими и другими покрытиями.

6.9.5.3 Металлические поверхности внутри бака или расширителя масляного трансформатора должны иметь маслостойкое покрытие, защищающее масло от соприкосновения с ними и не оказывающее вредного воздействия на масло.

Примечание — Допускается не защищать покрытием торцевые поверхности магнитопроводов и поверхности материалов, не оказывающих активного каталитического воздействия на масло.

6.10 Применяемые в конструкции трансформаторов материалы должны обеспечивать выполнение требований по взрыво- и пожаробезопасности

Марку масла указывают в стандартах на трансформаторы конкретных типов.

6 .11 Требования к нагреву

6.11.1 Превышение элементами трансформаторов температуры окружающей среды не должно быть более значений, указанных в таблице 14.

Таблица 14

Примечания

1 Указанные требования не распространяются на трансформаторы, размещаемые с внешней стороны пофазно экранированных токопроводов, но обязательны для вводов, находящихся внутри токопроводов.

2 Вместо эффективной температуры окружающей среды допускается принимать верхнее значение температуры.

6.11.2 Для трансформаторов, эксплуатируемых при температуре окружающего воздуха выше 40 °С, допускаемые значения превышения температуры, указанные в таблице 14, должны быть уменьшены на разность между температурой окружающего воздуха при эксплуатации и при 40 °С. При температуре эксплуатации ниже 40 °С допускаемые значения превышения температуры соответственно увеличиваются.

6.11.3 Классы нагревостойкости изоляции обмоток сухих трансформаторов должны быть указаны в стандартах на трансформаторы конкретных типов.

6.11.4 Превышения температуры элементов однофазных трансформаторов, указанные в таблице 14, могут быть на 10 °С выше при номинальных коэффициентах напряжения 1,5 и 1,9 (таблица 13) и значении мощности, установленном в стандартах на трансформаторы конкретных типов.

6.12 Требования к изоляции

6.12.1 Требования к электрической прочности изоляции трансформаторов с номинальными первичными напряжениями 3 — 500 кВ — по ГОСТ 1516.1 и ГОСТ 1516.3, а с номинальным первичным напряжением 750 кВ — по ГОСТ 1516.3 и ГОСТ 20690.

Заземляемые нейтрали первичных обмоток трехфазных трансформаторов, а также предназначенные для заземления вводы первичных обмоток однофазных трансформаторов могут иметь неполную изоляцию, которая должна выдерживать в течение 1 мин испытательное напряжение 3 кВ частотой 50 Гц, приложенное от внешнего источника.

Изоляция вторичных обмоток трансформаторов должна выдерживать в течение 1 мин испытательное напряжение 3 кВ частотой 50 Гц, приложенное от внешнего источника.

6.12.2 Трансформаторы, изготавливаемые с номинальными первичными напряжениями, отличающимися от указанных в таблице 4, значения которых не превышают или равны наибольшему рабочему напряжению соответствующего класса напряжения, указанного в ГОСТ 1516.1 и ГОСТ 1516.3, должны иметь уровень изоляции по ГОСТ 1516.1, ГОСТ 1516.3 или ГОСТ 20690 для напряжения данного класса.

6.12.3 Изоляция первичных обмоток трансформаторов с номинальным первичным напряжением до 660 В включительно должна выдерживать одноминутное испытательное напряжение 3 кВ частотой 50 Гц, приложенное от внешнего источника.

6.12.4 Требования к электрической прочности изоляции емкостных делителей напряжения, изолирующих подставок и электромагнитных устройств для емкостных трансформаторов должны быть указаны в стандартах на эти трансформаторы.

6.12.5 Уровень частичных разрядов изоляции электромагнитных трансформаторов на номинальное напряжение 3 кВ и выше уровня изоляции «а» по ГОСТ 1516.3 должен соответствовать значениям, приведенным в таблице 15.

Таблица 15

Примечание — U _н.р — наибольшее рабочее напряжение.

Требования, предъявляемые к маслонаполненным трансформаторам на номинальное напряжение 110 кВ и выше по тангенсу угла диэлектрических потерь, должны быть указаны в стандартах на трансформаторы конкретных типов.

6.12.6 При нормальных климатических условиях по ГОСТ 15150 сопротивление изоляции первичных обмоток должно быть не менее 300 МОм, вторичных обмоток — не менее 50 МОм, связующих обмоток каскадных трансформаторов — не менее 1 МОм.

6.12.7 Диэлектрические показатели качества масла маслонаполненных трансформаторов должны соответствовать указанным в таблице 16.

Таблица 16

6.12.8 Газовая изоляция первичной обмотки трансформаторов, работающих при избыточном давлении газа, должна в течение 15 мин выдерживать напряжение 1,1 при избыточном давлении газа, равном нулю.

6.13 Требования к переходным процессам в емкостных трансформаторах

6.13.1 Переходный процесс, возникающий во вторичной цепи емкостного трансформатора после отключения в ней короткого замыкания при первичном напряжении 0,8—1,2 номинального значения, указанного в таблице 4, должен затухать до значения, отличающегося от исходного не более чем на 10 %, за время, соответствующее 10 периодам номинальной частоты.

6.13.2 При внезапных коротких замыканиях в первичной цепи емкостного трансформатора его вторичное напряжение в течение одного периода номинальной частоты должно снизиться до значения менее 10 % амплитудного значения до короткого замыкания.

6.13.3 Допустимые значения амплитуды колебания вторичного напряжения при включении емкостного трансформатора на полное номинальное первичное напряжение должны быть предусмотрены в эксплуатационной документации на трансформаторы конкретных типов.

6.14 Требования к стойкости электромагнитных трансформаторов при токах короткого замыкания

6.14.1 Электромагнитные трансформаторы должны в течение 1 с выдерживать токи короткого замыкания, возникающего на вводах вторичных обмоток.

6.14.2 По согласованию между потребителем и изготовителем в стандартах на трансформаторы конкретных типов указывают токи короткого замыкания между всеми вторичными выводами.

6.15 Метрологические характеристики

6.15.1 Метрологические характеристики должны быть установлены для следующих рабочих условий применения трансформаторов:

частота переменного тока (50 ± 0,5) или (60 ± 0,5) Гц;

мощность активно-индуктивной нагрузки при коэффициенте мощности 0,8 определяется от

до

где S _ном — номинальная мощность трансформатора в данном классе точности, В × А;

U _1ном — номинальное значение первичного напряжения трансформатора, В;

U ₁ — значение первичного напряжения, подведенного к трансформатору, В;

0,8—1,2 номинального напряжения — для трансформаторов, предназначенных для измерения;

¹⁾ По согласованию с потребителем допускается более узкий диапазон мощности нагрузки, например от до

от 0,02 или 0,05 до 1,2; 1,5 или 1,9 номинального напряжения — для трансформаторов, предназначенных для защиты;

температура окружающего воздуха — в соответствии со стандартами на трансформаторы конкретных типов;

высота установки трансформаторов над уровнем моря — по 6.8.2.

6.15.2 Предельные значения допускаемых погрешностей трансформаторов в рабочих условиях применения по 6.15.1 при установившемся режиме работы должны соответствовать указанным в таблице 17.

6.15.3 По согласованию между потребителем и изготовителем в эксплуатационной документации на трансформаторы должны быть указаны зависимости погрешностей от влияющих факторов: первичного напряжения, мощности нагрузки, коэффициента мощности нагрузки, частоты, температуры в диапазоне их рабочих значений, а также динамические характеристики.

Также должна быть указана точность определения зависимости погрешностей.

Зависимости погрешностей от каждого влияющего фактора следует приводить при номинальных значениях всех остальных влияющих факторов.

6.16 Ток холостого хода должен быть установлен изготовителем и указан в эксплуатационной документации на трансформаторы конкретных типов.

6.17 Сопротивление обмоток постоянному току должно быть установлено изготовителем и указано в эксплуатационной документации на трансформаторы конкретных типов.

6.18 Напряжение короткого замыкания должно быть указано в эксплуатационной документации на трансформаторы конкретных типов.

Таблица 17

Примечание — В таблице указаны погрешности трансформаторов для защиты в диапазоне первичных напряжений от 0,2 до 1,2 номинального. При значении первичного напряжения, подведенного к трансформатору для защиты, равном 0,02 номинального, предельные значения допускаемых погрешностей должны быть увеличены в два раза. При значении первичного напряжения, подведенного к трансформатору для защиты, равном 0,05; 1,5 или 1,9 номинального, предельные значения допускаемых погрешностей по согласованию между разработчиком и заказчиком могут быть увеличены в два раза. В стандартах на трансформаторы конкретных типов должны быть указаны расчетные значения погрешностей при значениях напряжений 0,02; 0,05; 1,5 и 1,9 номинального.

6.19 Требования к надежности

6.19.1 Средняя наработка до отказа должна быть установлена по ГОСТ 27.003 и указана в стандартах на трансформаторы конкретных типов.

6.19.2 Средний срок службы трансформаторов — 25 лет.

6.19.3 Требования по ремонтопригодности должны быть указаны в стандартах на трансформаторы конкретных типов.

6.20 Комплектность

6.20.1 Комплектность трансформаторов должна быть установлена в стандартах на трансформаторы конкретных типов.

6.20.2 К трансформаторам должна быть приложена эксплуатационная документация по ГОСТ 2,601: паспорт, руководство по эксплуатации, ведомости ЗИП (при наличии).

Для трансформаторов на напряжение до 10 кВ включительно по согласованию с потребителем, если это установлено в стандартах на трансформаторы конкретных типов, паспорт может быть заменен этикеткой.

Для трансформаторов на напряжение до 660 В номенклатура эксплуатационной документации может быть сокращена и должна быть указана в стандартах на трансформаторы конкретных типов.

Число экземпляров эксплуатационной документации, прилагаемой к трансформаторам, устанавливают в стандартах на трансформаторы конкретных типов.

6.21 Маркировка

6.21.1 Все вводы и выводы трансформаторов для внешнего присоединения следует обозначать способом, обеспечивающим долговечность и стойкость маркировки к атмосферным воздействиям. Условные обозначения вводов и выводов — в соответствии с таблицами 5—12.

6.21.2 Каждый трансформатор должен быть снабжен прикрепленной на видном месте табличкой, на которой указывают:

товарный знак предприятия-изготовителя или его наименование;

наименование «трансформатор напряжения»;

тип трансформатора и климатическое исполнение;

порядковый номер по системе нумерации предприятия-изготовителя;

обозначение стандарта на трансформаторы конкретных типов или обозначение настоящего стандарта;

год выпуска (на трансформаторах, предназначенных для экспорта, не указывают);

номинальное напряжение первичной обмотки, В;

номинальные напряжения каждой из вторичных обмоток, В (для трехфазных трехобмоточных трансформаторов указывают только напряжение основной вторичной обмотки);

номинальную частоту, Гц (при частоте 50 Гц допускается не указывать);

классы точности и соответствующие им номинальные мощности, В × А;

предельную мощность, В × А;

полную массу трансформатора, кг;

условное обозначение схемы и группы соединения обмоток (для трехфазных трансформаторов).

Примечания

1 Допускается наносить перечисленные данные на одну или несколько табличек, а также частично или полностью на элементы конструкции трансформатора.

2 Допускается наносить на табличку дополнительную информацию в соответствии со стандартами на трансформаторы конкретных типов.

6.21.3 В каскадных и емкостных трансформаторах маркируют каждый блок или конденсатор, входящий в комплект трансформатора.

6.21.4 Маркировка транспортной тары — по ГОСТ 14192.

6.22 Упаковка

6.22.1 Перед упаковыванием все неокрашенные наружные поверхности, которые могут подвергаться коррозии и порче, должны быть подвергнуты консервации.

6.22.2 Упаковка должна обеспечивать сохранность трансформаторов при их транспортировании. Вид упаковывания должен быть предусмотрен в стандартах на трансформаторы конкретных типов.

7 Требования безопасности

7.1 Требования безопасности к конструкции трансформаторов — по ГОСТ 12.2.007.0 и ГОСТ 12.2.007.3.

7.2 Требования безопасности при испытаниях трансформаторов — по ГОСТ 8.216 и ГОСТ 12.3.019.

8 Правила приемки

8.1 Для проверки соответствия трансформаторов требованиям настоящего стандарта и стандартов на трансформаторы конкретных типов следует проводить испытания: для утверждения типа; на соответствие утвержденному типу; квалификационные; приемосдаточные; периодические; типовые.

8.2 Объем испытаний и проверок, в зависимости от конструктивных особенностей и назначения трансформатора, следует выбирать по таблице 18 и устанавливать в стандартах на трансформаторы конкретных типов.

Таблица 18

Примечания

1 Знак «+» означает, что испытания проводят; знак «— » — не проводят; буква «О» — испытания проводят, если они предусмотрены в стандартах на трансформаторы конкретных типов.

2 Для трансформаторов класса напряжения 330 кВ и выше вместо испытания электрической прочности изоляции одноминутным напряжением промышленной частоты допускается проводить испытания электрической прочности изоляции напряжением коммутационного импульса.

3 Для трансформаторов с номинальной частотой 60 Гц все испытания проводят при частоте 50 Гц (кроме определения погрешностей емкостных трансформаторов), о чем должно быть указано в паспорте.

8.3 Общие положения

8.3.1 При испытаниях квалификационных, для утверждения типа, периодических, типовых и на соответствие утвержденному типу отдельные испытания, не влияющие на результаты других испытаний, предусмотренных таблицей 18, допускается проводить на разных трансформаторах (параллельные испытания).

Перечень параллельных испытаний следует устанавливать в стандартах на трансформаторы конкретных типов.

8.3.2 Допускается совмещение отдельных видов испытаний из перечисленных в 8.1.

8.3.3 Типоисполнения и число трансформаторов, подвергаемых каждому испытанию при испытаниях квалификационных, для утверждения типа, периодических, типовых и на соответствие утвержденному типу следует указывать в стандартах на трансформаторы конкретных типов.

8.3.4 При приемосдаточных испытаниях трансформаторы подвергают проверке методом сплошного контроля.

8.3.5 Допускается проводить испытания на сборочных единицах и деталях трансформаторов.

Допускается по согласованию между потребителем и изготовителем при испытаниях квалификационных, для утверждения типа, периодических, типовых и на соответствие утвержденному типу засчитывать испытания трансформаторов других типов (серий), имеющих аналогичные конструктивные или технологические решения или одинаковые применяемые материалы, при наличии таких указаний в стандартах на трансформаторы конкретных типов.

8.3.6 Последовательность испытаний может быть произвольной, если иные требования не установлены в стандартах на трансформаторы конкретных типов.

8.3.7 При отрицательных результатах приемосдаточных, периодических и типовых испытаний после устранения дефектов повторные испытания проводят в полном объеме или в технически обоснованных случаях в сокращенном объеме: повторяют испытания, по которым получены неудовлетворительные результаты, испытания, которые могли повлиять на возникновение дефектов, а также те испытания, которые не проводились.

Если конкретные причины неудовлетворительного результата не установлены, повторные испытания по пунктам несоответствия проводят на удвоенном числе образцов.

Результаты повторных испытаний являются окончательными.

8.4 Квалификационные испытания

8.4.1 Порядок проведения квалификационных испытаний — по ГОСТ 15.001 и ГОСТ 15.309.

8.4.2 Допускается засчитывать в качестве квалификационных испытаний испытания опытных образцов, проведенные в соответствии с таблицей 18, если соблюдены следующие условия:

опытные образцы были изготовлены по технологии и на оборудовании, предусмотренных для серийного производства;

при изготовлении установочной серии не проводилась доработка конструкции, требующая проведения испытаний;

время, прошедшее после испытаний опытных образцов, не превышает срок, установленный для периодических испытаний.

Если эти условия не соблюдены, то при соответствующем техническом обосновании допускается засчитывать отдельные испытания, на результатах которых несоблюдение указанных условий не отражается.

8.5 Приемосдаточные испытания

Приемосдаточные испытания проводит служба технического контроля или другая уполномоченная на это служба предприятия-изготовителя.

Одновременно с приемосдаточными испытаниями каждый трансформатор должен подвергаться первичной поверке по правилам, принятым в стране-изготовителе, и по методике ГОСТ 8.216.

8.6 Периодические испытания

8.6.1. Периодические испытания следует проводить на трансформаторах серийного производства не реже одного раза в 5 лет.

Подтверждение средней наработки до отказа первый раз проводят через 10 лет после начала серийного производства, затем — не реже одного раза в 5 лет.

8.6.2 Если производство трансформаторов было прервано ко времени наступления срока очередных периодических испытаний, то при возобновлении выпуска следует проводить периодические испытания трансформаторов на образцах первой партии, изготовленной после возобновления производства.

До завершения отдельных (длительных по времени) испытаний, входящих в объем периодических испытаний, основанием для выпуска трансформаторов является протокол предыдущих периодических испытаний.

8.7 Типовые испытания следует проводить в полном или сокращенном объеме квалификационных испытаний при изменении конструкции, применяемых материалов или технологии производства, если эти изменения могут оказать влияние на характеристики или параметры трансформаторов.

В зависимости от характера вносимого изменения (изменений) испытаниям допускается подвергать отдельные сборочные единицы, детали, образцы материалов и др.

8.8 Испытания для утверждения типа и на соответствие утвержденному типу следует проводить по правилам, принятым в стране-изготовителе.

9 Методы контроля

9.1 Проверка на соответствие требованиям сборочного чертежа

9.1.1 Проверке подлежат:

габаритные¹⁾ , установочные и присоединительные размеры, для которых на сборочном чертеже указаны предельные отклонения;

масса трансформатора¹⁾ ;

состояние поверхности наружных изоляционных частей;

состояние защитных покрытий наружных частей;

состояние площадок под заземляющие зажимы;

правильность заполнения табличек технических данных;

маркировка выводов;

комплектность.

¹⁾ Только при испытаниях квалификационных, для утверждения типа, типовых, периодических и на соответствие утвержденному типу.

Проверку проводят внешним осмотром, измерением универсальным измерительным инструментом, при помощи шаблонов, а также взвешиванием трансформатора на весах общего применения или при помощи пружинного динамометра.

9.1.2 При приемосдаточных испытаниях размеры допускается проверять на деталях и сборочных единицах до сборки трансформатора.

9.1.3 Допускается определять массу трансформатора суммированием масс всех сборочных единиц.

9.2 Определение пробивного напряжения и тангенса угла диэлектрических потерь при испытании пробы масла — по ГОСТ 6581. Для трансформаторов с номинальным напряжением до 35 кВ включительно проба масла отбирается в тот же день из емкости, из которой масло заливается в трансформатор, а для трансформаторов с номинальным напряжением 110 кВ и выше — непосредственно из трансформатора. Порядок взятия пробы должен быть установлен в стандартах на трансформаторы конкретных типов.

9.3 Измерение сопротивления изоляции обмоток проводится мегаомметром на 2500 В для первичных обмоток незаземляемых трансформаторов и на 1000 В — для первичных обмоток заземляемых и вторичных обмоток всех трансформаторов.

9.4 Испытание электрической прочности изоляции — по ГОСТ 1516.2 и ГОСТ 22756.

При повторных испытаниях внутренней изоляции первичных обмоток, проводимых с целью проверки работоспособности трансформаторов после проведения испытаний других видов, испытательное напряжение должно быть не более 90 % испытательного напряжения, предусмотренного ГОСТ 1516.1 и ГОСТ 1516.3.

9.5 Измерение тока холостого хода — по ГОСТ 3481.1.

9.6 Определение погрешностей (6.15) и проверка группы соединения обмоток (5.10) —по ГОСТ 8.216. При испытании трехобмоточных трансформаторов обмотка, свободная от испытаний, должна быть разомкнута.

Для трехобмоточных трансформаторов, длительно работающих с включенными нагрузками на обеих вторичных обмотках, погрешности трансформаторов определяют с включением нагрузок на обе вторичные обмотки. Порядок распределения нагрузок между вторичными обмотками при определении погрешностей должен быть указан в стандартах на трансформаторы конкретных типов.

Примечания

1 Погрешности емкостных трансформаторов, предназначенных для работы в электрических цепях переменного тока частотой 50 Гц, определяют при частотах питающего напряжения 49,5 и 50,5 Гц.

2 Погрешности емкостных трансформаторов, предназначенных для работы в электрических цепях переменного тока частотой 60 Гц, определяют при частотах питающего напряжения 59,5 и 60,5 Гц.

3 Погрешности емкостных трансформаторов определяют при нагрузках, соответствующих всем классам точности. С разрешения Государственного центра по испытанию средств измерений (по специализации) по результатам испытаний для утверждения типа (по проверке соответствия утвержденному типу) трансформатора допускается проверять погрешности этих трансформаторов только по высшему классу точности.

4 Погрешности обмоток для защиты определяют при напряжениях 0,2 и 1,2 номинального значения.

5 При приемосдаточных испытаниях определение погрешностей электромагнитных трансформаторов проводят при меньшем числе значений напряжений и мощностей, если обоснованность такого уменьшения подтверждена квалификационными и типовыми испытаниями.

9.7 Напряжение на вводах разомкнутого треугольника вторичных дополнительных обмоток трехобмоточных трансформаторов (6.4) измеряют при нагрузке этих обмоток номинальной мощностью с коэффициентом мощности 0,8 (характер нагрузки — активно-индуктивный).

Для получения симметрии первичного фазного напряжения допускается испытывать трансформатор в питающей сети с заземленной нейтралью по схемам, изображенным на рисунках Б.9 и Б.10 приложения Б.

9.8 Напряжение на вводах разомкнутого треугольника вторичных дополнительных обмоток трехобмоточных трансформаторов (6.7), возникающее при замыкании одной из фаз первичных обмоток на землю, измеряют при номинальном значении нагрузки дополнительных обмоток и значении нагрузки основных вторичных обмоток, соответствующей низшему классу точности.

При этом трансформаторы включаются в сеть с изолированной нейтралью, а их линейные выводы первичных обмоток поочередно закорачивают на землю. Допускается проводить испытание на любых двух фазах трансформаторов.

Примечание — При испытаниях по 9.7 и 9.8 необходимо заземление дополнительных вторичных обмоток через пробивной предохранитель для трансформаторов, включаемых по схемам, изображенным на рисунках Б.4 и Б.5 приложения Б.

9.9 Испытание на нагрев при предельной мощности — по ГОСТ 3484.2 методом непосредственной нагрузки при питании номинальным напряжением со стороны первичной обмотки и распределением нагрузки согласно 5.4. При этом допускается контролировать только температуру обмоток по изменению сопротивления, а у маслонаполненных трансформаторов также температуру верхних слоев масла.

9.10 Испытание на устойчивость к длительным однофазным замыканиям питающей сети на землю проводят только для заземляемых трансформаторов, предназначенных для работы в сетях с изолированной нейтралью (6.6).

К трехфазным трансформаторам, а также к трехфазным группам однофазных трансформаторов, объединенных предприятием-изготовителем в единую конструкцию, подводят трехфазное практически синусоидальное и практически симметричное напряжение, равное наибольшему рабочему значению по ГОСТ 1516.3 с последующим замыканием одной из фаз первичной обмотки на землю. К однофазным трансформаторам подводят напряжение, равное 1,9 номинального.

При испытании трансформаторов вторичные обмотки должны быть нагружены мощностью, указанной в стандартах на трансформаторы конкретных типов.

В этом режиме трансформаторы испытывают в течение 8 ч. Превышение температуры трансформаторов должно соответствовать 6.11.4.

Температуру трансформаторов, подвергающихся повышенному напряжению в течение 30 с (таблица 14), не контролируют.

После этих испытаний трансформаторы должны быть подвергнуты повторным испытаниям в объеме приемосдаточных.

9.11 Испытания на устойчивость к токам короткого замыкания проводят следующим образом.

К первичным обмоткам трансформаторов подводят напряжение, равное 0,9—1,05 номинального, при разомкнутых вторичных обмотках. Затем одну из вторичных обмоток с помощью специального устройства закорачивают и выдерживают режим в течение 1 с. При этом напряжение на выводах первичной обмотки должно сохраняться в указанных пределах.

Критерии оценки должны быть указаны в стандартах на трансформаторы конкретных типов.

При испытании электромагнитных трансформаторов и электромагнитных устройств емкостных трансформаторов напряжение допускается подводить со стороны вторичных обмоток при замкнутой накоротко первичной обмотке.

9.12 Работу трансформатора при переходных процессах проверяют с осциллографической записью или определением показателей процесса другими методами, обеспечивающими необходимую точность измерений.

9.12.1 Испытание на затухание переходного процесса при кратковременном коротком замыкании во вторичной цепи (6.13.1) проводят замыканием накоротко вводов основной вторичной обмотки трансформатора при опыте холостого хода. Падение напряжения во внешней цепи при этом должно быть не более 10 % номинального значения. Длительность переходного процесса определяют десять раз. Если хотя бы в одном случае длительность переходного процесса составит более 10 периодов номинальной частоты, то проводят дополнительно 90 аналогичных проверок. При этом длительность переходного процесса может быть от 10 до 15 периодов номинальной частоты не более чем в трех случаях из суммарных 100.

9.12.2 Испытание на скорость снижения вторичного напряжения до установленного значения (6.13.2) при внезапном коротком замыкании на зажимах первичной цепи проводят по два раза с наименьшей в высшем классе точности и наибольшей в низшем классе точности активно-индуктивной нагрузкой с коэффициентом мощности 0,8 и при мгновенном первичном напряжении, близком к нулевому и максимальному значениям. Эта проверка может быть проведена по схеме, изображенной на рисунке 2, соответствующей эквивалентной схеме емкостного трансформатора. Параметры эквивалентной схемы должны быть указаны в стандартах на трансформаторы конкретных типов.

Допускается применять другие методы испытаний, которые должны быть указаны в стандартах на трансформаторы конкретных типов.

9.13 Методы и виды испытаний трансформаторов на устойчивость к климатическим внешним воздействующим факторам по ГОСТ 16962.1 и механическим внешним воздействующим факторам по ГОСТ 16962.2 должны быть указаны в стандартах на трансформаторы конкретных типов в зависимости от исполнения и конструктивных особенностей трансформаторов.

При испытаниях трансформаторов категории размещения 1 на воздействие нагрузок от ветра, гололеда и тяжения проводов основание трансформатора жестко закрепляют, а к середине вывода его первичной обмотки прикладывают нагрузку, установленную в 6.8.3. Указанную нагрузку прикладывают поочередно в трех взаимно перпендикулярных направлениях: в горизонтальной плоскости по оси вывода в сторону от трансформатора, в горизонтальной плоскости в направлении, перпендикулярном к оси вывода, и в вертикальной плоскости по направлению к основанию.

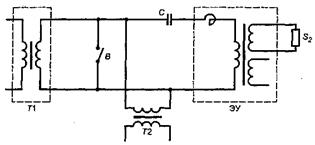

Т1 — питающий трансформатор; С — конденсатор отбора мощности емкостного трансформатора; Т2 — трансформатор напряжения для осциллографирования; ЭУ— электромагнитное устройство емкостного трансформатора; В — высоковольтный короткозамыкатель; S ₂ — нагрузка основной вторичной обмотки

Рисунок 2

Для стержневых вводов и выводов, расположенных вертикально, нагрузку прикладывают поочередно в двух направлениях: вертикально вверх и горизонтально в любом направлении.

В каждом направлении время выдержки нагрузки — 1 мин.

Трансформатор считают выдержавшим испытание, если во время и после его проведения не отмечено повреждений трансформатора или вывода, течи масла у маслонаполненных и увеличение утечки газа у газонаполненных трансформаторов.

9.14 Определение количественной утечки газа газонаполненных трансформаторов

Испытание по определению утечки газа проводят при температуре окружающей среды (25±10)°С.

Испытуемый трансформатор, заполненный газом до номинального рабочего давления, помещают в замкнутый объем (камеру, чехол из полимерной пленки), который не должен превышать наружный объем испытуемого трансформатора более чем в 3 раза.

Внутри объема должен располагаться вентилятор, способствующий перемешиванию смеси воздуха и газа, заполняющего трансформатор.

После установки трансформатора в замкнутый объем в последний вводят щуп чувствительного прибора (течеискателя), реагирующего на малые концентрации газа, которым заполнен испытуемый трансформатор, и фиксируют показания прибора. Через определенный промежуток времени выдержки трансформатора в замкнутом объеме (например 1 ч) операцию повторяют.

Годовую утечку газа q , % массы газа в испытуемом трансформаторе, определяют по формуле

,

Для трансформатора, заполненного элегазом, годовую утечку газа определяют по формуле

.

Примечания

1 Значения объемов, необходимых для вычисления утечки, должны быть определены с погрешностью, не превышающей 20 %.

2 Если шкала прибора для определения утечки не калибрована непосредственно в значениях концентрации газа, г/л, эти значения находят по зависимости С = f (н) (где н — показания прибора в единицах шкалы), приложенной к свидетельству об аттестации (калибровке), проводимой в установленном порядке.

9.15 Испытание на прочность при транспортировании

9.15.1 Методы испытания на прочность при транспортировании по ГОСТ 23216 должны быть указаны в стандартах на трансформаторы конкретных типов.

9.15.2 После испытания трансформаторы распаковывают, проводят внешний осмотр трансформаторов, тары, креплений, а также проверяют параметры, установленные в стандартах на трансформаторы конкретных типов.

9.15.3 Трансформатор и его упаковку считают выдержавшими испытание, если:

а) при внешнем осмотре упаковки не обнаружены механические повреждения тары, ведущие к потере защитных свойств, а также нарушения креплений упакованных изделий в таре. Допускается ослабление креплений изделия в таре, если это не привело к повреждению трансформатора в процессе испытания;

б) при внешнем осмотре трансформатора не обнаружены повреждения, препятствующие его работе, а результаты повторных испытаний на электрическую прочность изоляции и определение погрешностей — положительные.

9.15.4 При упаковке нескольких трансформаторов в один ящик допускается проводить проверку параметров выборочно. Число подлежащих испытанию трансформаторов должно быть указано в стандартах на трансформаторы конкретных типов.

9.15.5 Для крупногабаритных трансформаторов испытание допускается не проводить, а способность трансформаторов и упаковки противостоять разрушающему воздействию механических нагрузок при транспортировании оценивают по результатам транспортирования этих или аналогичных изделий потребителю.

9.16 Испытание упаковки трансформатора на сбрасывание

9.16.1 Методы испытания упаковки трансформаторов на сбрасывание по ГОСТ 18425 должны быть указаны в стандартах на трансформаторы конкретных типов.

9.16.2 Испытанию подвергают упаковку суммарной массой (вместе с упакованным трансформатором) до 200 кг. Упаковку суммарной массой более 200 кг, а также упаковку, маркированную знаком «Хрупкое. Осторожно», испытанию на прочность при сбрасывании не подвергают.

9.16.3 Ящик (упаковку) с находящимся в нем трансформатором (трансформаторами) или макетом, имитирующим упакованные трансформаторы, сбрасывают один раз на площадку по ГОСТ 18425 на его торцевую сторону с высоты:

0,5 м — при суммарной массе (трансформатора и упаковки) до 100 кг включительно;

0,3 м — при суммарной массе (трансформатора и упаковки) свыше 100 до 200 кг включительно.

9.16.4 По окончании испытания проводят внешний осмотр упаковки.

9.16.5 Упаковку считают выдержавшей испытание, если при внешнем осмотре не обнаружены повреждения, ведущие к потере ее защитных свойств. Допускается ослабление отдельных креплений.

9.17 Уровень частичных разрядов определяют по ГОСТ 1516.3 и ГОСТ 20074. Метод измерения тангенса угла диэлектрических потерь маслонаполненных трансформаторов должен быть указан в стандартах на трансформаторы конкретных типов.

9.18 Подтверждение средней наработки до отказа проводят на основании сбора у потребителей и обработки информации о работе трансформаторов или их прототипов по методике, указанной в стандарте на трансформатор конкретного типа.

9.19 Испытания на герметичность — по ГОСТ 3484.5.

9.20 Длину пути утечки внешней изоляции трансформаторов на соответствие требованиям 6.9.1.4 проверяют по ГОСТ 9920.

9.21 Измерение сопротивления обмоток постоянному току проверяют по ГОСТ 3484.1.

9.22 Методы испытания газонаполненных трансформаторов на взрывобезопасность должны быть указаны в стандартах на трансформаторы конкретных типов.

10 Транспортирование и хранение

10.1 Транспортирование

10.1.1 Транспортирование упакованных трансформаторов осуществляют транспортом любого вида. Требования к транспортированию в части воздействия механических факторов по ГОСТ 23216 и климатических факторов внешней среды по ГОСТ 15150 должны быть указаны в стандартах на трансформаторы конкретных типов.

При транспортировании в транспортных контейнерах трансформаторы без индивидуальной упаковки должны быть надежно закреплены и предохранены от механических повреждений.

Допускается транспортирование трансформаторов в пределах одного города без упаковки при условии принятия необходимых мер, исключающих возможность их повреждения.

10.2 Хранение

10.2.1 Требования к хранению трансформаторов в части воздействия климатических факторов внешней среды по ГОСТ 15150 должны быть указаны в стандартах на трансформаторы конкретных типов.

11 Указания по эксплуатации

При вводе в эксплуатацию, а также в процессе эксплуатации трансформаторов следует соблюдать требования, установленные в стандартах на трансформаторы конкретных типов. Эти требования указывают в эксплуатационной документации.

12 Гарантии изготовителя

12.1 Изготовитель гарантирует соответствие трансформаторов требованиям настоящего стандарта при соблюдении условий применения, эксплуатации, хранения и транспортирования, установленных настоящим стандартом.

Гарантийный срок эксплуатации трансформаторов — три года с момента ввода в эксплуатацию, но не более трех с половиной лет со дня отгрузки трансформатора с предприятия-изготовителя.

12.2 Для трансформаторов, предназначенных для экспорта, гарантийный срок эксплуатации устанавливается в соответствии с нормами, принятыми в стране-изготовителе.

ПРИЛОЖЕНИЕ А

(рекомендуемое )

Выбор номинальных мощностей для трансформаторов

различных классов точности

Номинальные мощности для трансформаторов различных классов точности, выбираемые по 5.2, определяют, исходя из установленных предельных значений погрешностей напряжения для этих классов точности.

На рисунке А.1 приведены рекомендуемые характеристики процентного изменения вторичного напряжения трансформатора, соответствующие коэффициенту мощности вторичной нагрузки 0,8 при активно-индуктивной нагрузке.

f — погрешность напряжения, %; s _ном — номинальная мощность

для высшего класса точности, В×А

Верхняя характеристика соответствует приложенному первичному напряжению 0,8 U _ном ; нижняя — напряжению 1,2 U _ном . Характеристики позволяют определять коэффициенты кратности номинальных мощностей для более низких классов точности по выбранной номинальной мощности для высшего класса точности. Характеристики приведены для трансформатора, имеющего высший класс точности 0,2.

Выбор кратности номинальных мощностей для классов точности 1 и 3 допускается осуществлять по рисунку А.1 по выбранной номинальной мощности для класса точности 0,5.

Класс точности 0,5 для данного трансформатора — высший. Коэффициенты кратности мощностей приблизительно равны 1,5 и 3,5.

Выбор мощностей осуществляют по рисунку А.1 так, чтобы характеристика погрешности трансформатора имела бы определенный запас, составляющий примерно 20 % предельного значения погрешности вторичного напряжения или 5 % с учетом результатов климатических испытаний, проведенных при верхнем и нижнем значениях рабочих температур окружающей среды по ГОСТ 15150 и ГОСТ 15543.1.

На рисунке А.1 прямоугольник ABCD характеризует предельно допускаемую зону погрешности напряжения трансформатора при изменении вторичной нагрузки от 0,25 до номинального значения.

Погрешность напряжения f , %, определяют по формуле

(А.1)

ПРИЛОЖЕНИЕ Б

(справочное )

Структурные электрические схемы включения трансформаторов

Схемы включения трансформаторов должны соответствовать изображенным на рисунках Б.1—Б.10.

Рисунок Б.1 — Схема включения однофазных незаземляемых

двухобмоточных трансформаторов в трехфазных электрических сетях

с изолированной нейтралью и напряжением 3 — 35 кВ

Рисунок Б.2 — Схема включения однофазных заземляемых и трехфазных заземляемых двухобмоточных трансформаторов в трехфазных электрических сетях с изолированной нейтралью и напряжением 3 - 35 кВ

Рисунок Б.3 — Схема включения однофазных заземляемых и трехфазных заземляемых двухобмоточных трансформаторов в трехфазных электрических сетях с изолированной нейтралью и напряжением 3 - 35 кВ

Рисунок Б.4 — Схема включения трехфазных трехобмоточных трансформаторов в трехфазных электрических сетях с изолированной нейтралью и напряжением 3 — 35 кВ

Рисунок Б.5 — Схема включения трехфазных трехобмоточных трансформаторов в трехфазных электрических сетях с изолированной нейтралью и напряжением 3 — 35 кВ

Рисунок Б.6 — Схема включения однофазных заземляемых и трехфазных заземляемых трехобмоточных трансформаторов с двумя основными вторичными обмотками в трехфазных электрических сетях с изолированной нейтралью и напряжением 3 — 35 кВ

Рисунок Б.7 — Схема включения однофазных заземляемых трехобмоточных трансформаторов с двумя основными вторичными обмотками в трехфазных электрических сетях с заземленной нейтралью и напряжением 110 кВ и выше

Рисунок Б.8 — Схема включения однофазных заземляемых трехобмоточных трансформаторов в трехфазных электрических сетях с изолированной нейтралью и напряжением 3 — 35 кВ

Рисунок Б.9 — Схема включения однофазных заземляемых трехобмоточных трансформаторов в трехфазных электрических сетях с заземленной нейтралью и напряжением 110 кВ и выше

Рисунок Б. 10 — Схема включения однофазных емкостных трансформаторов напряжения в трехфазных электрических сетях с заземленной нейтралью и напряжением 110 кВ и выше

Допускается заземлять непосредственно один из линейных концов вторичных обмоток вместо заземления нейтрали вторичных основных обмоток трансформаторов, соединенных по схемам, изображенным на рисунках Б.2, Б.4, Б.6 — Б.10. На схемах, изображенных на рисунках Б.8 — Б.10, допускается любое чередование фаз вторичных дополнительных обмоток, соединенных по схеме разомкнутый треугольник.

Схема включения трехобмоточных трансформаторов класса напряжения 110 кВ, предназначенных для работы в сетях с изолированной нейтралью, должна соответствовать изображенной на рисунке Б.8.

ГОСТ 6570-96

Группа П32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКИЕ АКТИВНОЙ

И РЕАКТИВНОЙ ЭНЕРГИИ ИНДУКЦИОННЫЕ

Общие технические условия

Electrical induction active and reactive energy meters.

General specifications

ОКС 17.220

ОКП 42 2820, 42 2830, 42 2840

Дата введения 1997-07-01

Предисловие

1 РАЗРАБОТАН Акционерным Обществом "Ленинградский электромеханический завод" (АО "ЛЭМЗ")

2 ВНЕСЕН Госстандартом России

ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 10 от 4 октября 1996 г.)

За принятие проголосовали:

Настоящий стандарт соответствует МЭК 145-63 "Счетчики вар-часов (реактивной энергии)" и МЭК 521-88 "Счетчики активной энергии переменного тока классов 0,5; 1 и 2"

3 Постановлением Государственного Комитета Российской Федерации по стандартизации, метрологии и сертификации от 31 марта 1997 г. N 118 межгосударственный стандарт ГОСТ 6570-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1997 г.

4 ВЗАМЕН ГОСТ 6570-75

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящий стандарт распространяется на стационарные однофазные и трехфазные счетчики электрической энергии индукционные (далее - счетчики) однотарифные и многотарифные (за исключением устройства переключения тарифов, требования к которым устанавливаются в технических условиях), применяемые для учета активной и реактивной энергии переменного тока частотой от 45 до 65 Гц в условиях умеренного и тропического климата в закрытых помещениях при отсутствии в воздухе этих помещений агрессивных паров и газов.

Допускается для счетчиков реактивной энергии класса точности 3,0 диапазон частот переменного тока 40-60 Гц.

Стандарт применяется для счетчика в комплекте с вспомогательным оборудованием, включая трансформаторы тока, если они заключены в корпус прибора.

Стандарт не распространяется на образцовые счетчики, счетчики с предварительной оплатой, счетчики с указателем максимума нагрузки, счетчики с датчиком импульсов.

1.2 Требования 5.1; 5.3-5.5; 6.2-6.17; 6.21-6.39; 6.48; 6.49; 9.2 е); раздела 7 являются обязательными при определении качества счетчиков.

Требования к качеству счетчиков, обеспечивающие безопасность для жизни, здоровья и имущества населения, охраны окружающей среды, изложены в 5.3-5.5; 6.2; 6.3; 6.11; 6.21-6.25; 6.27; 6.30; 6.32; 6.34; 6.49.1; 6.49.9; разделе 7.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.601-95 ЕСКД. Эксплуатационные документы

ГОСТ 8.259-77 ГСИ. Счетчики электрические активной и реактивной энергии индукционные. Методы и средства поверки

ГОСТ 8.401-80 ГСИ. Классы точности средств измерений.Общие требования

ГОСТ 8.417-81 ГСИ. Единицы физических величин

ГОСТ 9.048-89 ЕСЗКС. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов

ГОСТ 12.1.026-80 ССБТ. Шум. Определение шумовых характеристик источников шума в свободном звуковом поле над звукоотражающей плоскостью. Технический метод

ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний

ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры

ГОСТ 26.020-80 Шрифты для средств измерений и автоматизации. Начертания и основные размеры

ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность

ГОСТ 2930-62 Приборы измерительные. Шрифты и знаки

ГОСТ 9181-74 Приборы электроизмерительные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 25372-95 Счетчики электрической энергии. Условные обозначения

ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка

ГОСТ 27483-87 Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой

ГОСТ 27570.0-87 Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний

3. ЕДИНИЦЫ ИЗМЕРЕНИЯ

Единицы измерения, используемые в настоящем стандарте, соответствуют принятым Международной электротехнической комиссией (ГОСТ 8.417)*.

__________________

* Для потребностей экономики страны.

4. ОПРЕДЕЛЕНИЯ

4.1 Счетчик ватт-часов (счетчик активной энергии) - прибор, предназначенный для измерения активной энергии путем интегрирования активной мощности в зависимости от времени.

4.2 Счетчик вар-часов (счетчик реактивной энергии) - интегрирующий прибор, который измеряет реактивную энергию* в вар-часах или кратных им единицах.

_________________

* Термина "реактивная энергия" нет в МЭС и отсутствуют общие определения реактивной мощности и энергиии для случаев, когда переменные величины несинусоидальные.

По этим причинам настоящий стандарт основывается на следующих применяемых на практике определениях, которые строго подходят только для синусоидальных напряжений, но которые для практических целей являются действительными, когда напряжения и токи близки к синусоидальным.

Реактивная энергия в однофазной цепи - величина, измеряемая идеальным счетчиком ватт-часов, по цепи тока которого проходит ток однофазной цепи, а приложенное напряжение равно по абсолютной величине напряжению на концах однофазной цепи, но со сдвигом на 90 °.

Реактивная энергия в многофазной цепи - алгебраическая сумма реактивных энергий фаз.

Так как применяемые определения реактивной энергии предполагают синусоидальные величины, то индуктивный или емкостной сдвиг в цепи в настоящем стандарте характеризуется коэффициентом "sinj".

4.3 Индукционный счетчик - счетчик, в котором токи, циркулирующие в неподвижных катушках, воздействуют на токи, индуцируемые в подвижном элементе, обычно диске(ах), что и приводит его (их) в движение.

4.4 Многотарифный счетчик - счетчик, снабженный несколькими счетными механизмами, приводимыми в движение в течение строго определенных интервалов времени, которым соответствуют различные тарифы.

4.5 Стационарный счетчик - счетчик, предназначенный для эксплуатации в стационарных условиях на осветительных щитках и подстанциях без механических воздействий вибрации и тряски.

4.6 Трансформаторный счетчик - счетчик, предназначенный для включения через измерительный или измерительные трансформаторы.

4.7 Подвижная часть (ротор) - подвижный элемент счетчика, на который воздействуют магнитные потоки неподвижных катушек и тормозных элементов и который приводит в действие счетный механизм.

4.8 Вращающий элемент - часть счетчика, которая создает вращающий момент, воздействуя своими магнитными потоками на токи, индуцируемые в подвижной части. Вращающий элемент обычно состоит из электромагнитов с устройствами их регулирования.

4.9 Тормозной элемент - часть счетчика, которая создает тормозной момент, воздействуя своим магнитным потоком на токи, индуцируемые во вращающейся подвижной части. Она состоит из одного или нескольких магнитов с устройствами для их регулирования.

4.10 Счетный механизм - элемент счетчика, позволяющий определить значение измеренной величины.

4.11 Емкость учета счетного механизма - время, в течение которого счетный механизм (исходя из нулевого положения) способен считать измеренную энергию при максимальном токе, номинальном напряжении и коэффициенте мощности, равном единице, без повторного прохождения через нулевое положение.

4.12 Цоколь - задняя часть счетчика, служащая для его крепления, на которой установлены стойка, зажимы или зажимная коробка (плата) и кожух.

Для счетчиков, устанавливаемых впотай (утопленно), цоколь может включать также боковые стороны кожуха.

4.13 Контактная плита - основание, имеющее неподвижные пружинящие контакты (гнезда) для фиксации соединительных штырей съемных счетчиков и зажимы для подключения внешних цепей. Оно может быть предусмотрено для установки как одного, так и нескольких счетчиков.

4.14 Кожух - передняя часть корпуса счетчика, изготовленная либо целиком из прозрачного материала, либо из непрозрачного материала с одним или несколькими прозрачными окнами, позволяющими наблюдать за движением подвижной части и считывать показания счетного механизма.

4.15 Корпус - цоколь и кожух в комплекте.

4.16 Стойка - часть счетчика, на которой установлены вращающие элементы, счетный механизм, подшипники подвижной части, обычно и тормозной элемент, а иногда и регулирующее устройство, и электромагниты для переключения тарифов.

4.17 Доступная для прикосновения проводящая часть - токопроводящая часть, к которой можно прикасаться стандартным испытательным пальцем (контактом), на установленном и подготовленном к эксплуатации счетчике.

4.18 Зажим защитного заземления - зажим, соединенный с доступными токопроводящими частями счетчика в целях безопасности.

4.19 Зажимная коробка (плата) - деталь из изоляционного материала, на которой сгруппированы все или часть зажимов счетчика.

4.20 Крышка зажимной коробки (платы) - крышка, закрывающая зажимы счетчика и, обычно, концы внешних проводов или кабелей, присоединенных к этим зажимам.

4.21 Цепь тока - обмотка вращающего элемента и внутренние соединения счетчика, предназначенные для прохождения тока цепи, к которой присоединен счетчик.

Примечание - Если счетчик снабжен встроенным трансформатором тока, цепь тока включает в себя также обмотки этого трансформатора.

4.22 Цепь напряжения - обмотка вращающего элемента и внутренние соединения счетчика, питаемые напряжением цепи, к которой присоединен счетчик.

4.23 Вспомогательная цепь - элементы (обмотки, лампы, контакты и т. п.) и соединения вспомогательного устройства счетчика, предназначенные для присоединения внешнего устройства, часов, реле, счетчика импульсов.

4.24 Номинальный ток* - значение тока, являющееся исходным при установлении требований настоящего стандарта к счетчику.

____________________

* Здесь и далее термины "напряжение" и "ток" относятся к средним квадратическим значениям, если не оговорено иначе.

4.25 Порог чувствительности - наименьшее нормируемое значение тока, при котором начинается непрерывное вращение диска счетчика при номинальных значениях напряжения и частоты и сosj = 1 (sinj = 1).

4.26 Самоход - движение диска счетчика под действием напряжения, поданного на зажимы цепи напряжения, и при отсутствии тока в токовой цепи.

4.27 Максимальный ток* - наибольшее значение тока, при котором счетчик удовлетворяет требованиям настоящего стандарта в отношении точности.

4.28 Номинальное напряжение* - значение напряжения, являющееся исходным при установлении требований настоящего стандарта, если счетчик изготовлен только для одного напряжения.

Для счетчиков реактивной энергии класса точности 3,0:

если счетчик изготовлен на диапазон напряжений, отношение между наибольшим и наименьшим значениями которых не превышает 1,3**, то номинальным напряжением должно считаться среднее арифметическое экстремальных значений диапазона;

если счетчик изготовлен на два напряжения, отношение между наибольшим и наименьшим значениями которых превышает 1,3, то оба значения напряжения должны считаться номинальными.

4.29 Номинальная частота тока - частота, являющаяся исходной при установлении требований настоящего стандарта к счетчику.

4.30 Номинальная скорость - число оборотов подвижной части в минуту при нормальных условиях работы счетчика, при номинальном напряжении, номинальном токе и коэффициенте мощности, равном единице.

4.31 Номинальный вращающий момент - номинальное значение вращающего момента, приложенного к подвижной части в состоянии покоя, при нормальных условиях работы счетчика, номинальном токе и коэффициенте мощности, равном единице, в ньютонах на метр (Н·м).

4.32 Постоянная счетчика - величина, выражающая соотношение между учтенной счетчиком энергией и соответствующим числом оборотов подвижной части:

в ватт-часах на оборот (Вт·ч/об) - для счетчиков активной энергии;

в вар-часах на оборот (вар·ч/об) - для счетчиков реактивной энергии.

4.33 Передаточное число - величина, обратная постоянной счетчика, выражающая соотношение между числом оборотов подвижной части и энергией, учитываемой счетчиком:

в оборотах на киловатт-час [об/(кВт·ч)] - для счетчиков активной энергии;

в оборотах на киловар-час [об/(квар·ч)] - для счетчиков реактивной энергии.

4.34 Нормальная температура - значение температуры окружающей среды, установленное (нормируемое) для нормальных условий.

4.35 Воздушный зазор - кратчайшее расстояние между токопроводящими частями по воздуху.

4.36 Длина пути утечки - кратчайшее расстояние между токопроводящими частями по поверхности изоляции.

4.37 Изоляция

4.37.1 Основная изоляция - изоляция, применяемая к находящимся под напряжением частям, для обеспечения основной защиты от поражения электрическим током.

Примечание - Основная изоляция не обязательно включает изоляцию, используемую исключительно для функциональных целей.

4.37.2 Дополнительная изоляция - независимая изоляция, применяемая в дополнение к основной изоляции для того, чтобы обеспечить защиту от поражения электрическим током в случае нарушения основной изоляции.

4.37.3 Двойная изоляция - изоляция, содержащая как основную, так и дополнительную изоляции.

4.37.4 Усиленная изоляция - одна изоляционная система, примененная к находящимся под напряжением частям, которая обеспечивает степень защиты от поражения электрическим током, эквивалентную двойной изоляции.

Примечание - Термин "изоляционная система" не означает, что изоляция должна быть одной однородной частью. Она может содержать несколько слоев, которые не могут быть испытаны отдельно в качестве дополнительной или основной изоляции.

4.37.5 Счетчик с изолирующим корпусом класса защиты II - счетчик с изолирующим корпусом, в котором защита от поражений электрическим током обеспечивается не только основной изоляцией, но и дополнительными мерами безопасности, такими как наличие двойной или же усиленной изоляции. К этим мерам не относится заземление, и они не зависят от условий установки.

4.38 Тип счетчика - термин, используемый для определения совокупности конкретной конструкции счетчика, имеющей:

а) сходные метрологические характеристики;

б) конструктивное подобие элементов, определяющих эти характеристики.

Тип может иметь несколько значений номинального тока и номинального напряжения.

Счетчики обозначаются изготовителем одной или большим числом групп букв или цифр, или комбинацией букв и цифр. Каждый тип имеет только одно обозначение.

Примечание - Данный тип представляют один или несколько образцов счетчиков, предназначенных для проведения испытаний для целей утверждения типа, характеристики которых (номинальные токи и номинальные напряжения) соответствуют значениям, указанным изготовителем.

4.39 Систематическая составляющая относительной погрешности, выраженная в процентах, вычисляется по следующей формуле

Примечание - Так как истинное значение не может быть определено, оно аппроксимируется значением с установленной точностью, которая может быть определена по нормам, согласованным между изготовителем и потребителем, или по национальным стандартам.

4.40 Влияющая величина - любая величина или любой фактор, обычно воздействующие на счетчик извне, способные оказать влияние на его рабочие характеристики.

4.41 Нормальные условия - соответствующий набор влияющих величин и технических характеристик с нормальными значениями, их допусками и нормальными областями, по отношению к которым устанавливается систематическая составляющая относительной погрешности.

4.42 Изменение систематической составляющей относительной погрешности, вызываемое влияющей величиной, - разность между выраженными в процентах значениями погрешности счетчика, когда только одна влияющая величина принимает последовательно два установленных значения, одно из которых является нормальным значением.

4.43 Коэффициент искажения - отношение среднего квадратического значения содержащихся гармоник (получаемого путем вычитания из несинусоидальной переменной величины ее основной составляющей) к среднему квадратическому значению несинусоидальной величины. Коэффициент искажения обычно выражается в процентах.

4.44 Средний температурный коэффициент - отношение изменения погрешности к вызывающему его изменению температуры (в процентах на 1 °С).

4.45 Вертикальное рабочее положение - положение счетчика, при котором ось подвижной части расположена по вертикали.

4.46 Обозначение класса точности - число, равное пределу допускаемой систематической составляющей относительной погрешности, выраженной в процентах, для всех значений тока в диапазоне от 0,1 номинального для счетчиков активной энергии или 0,2 номинального для счетчиков реактивной энергии и счетчиков класса точности 2,5 до максимального тока при коэффициенте мощности, равном единице (в случае многофазных счетчиков - при симметричных нагрузках), при испытании счетчика в нормальных условиях (включая допускаемые отклонения от номинальных значений), установленных в настоящем стандарте.

4.47 Обозначение степени фазового сдвига отдельного вращающего элемента* счетчика реактивной энергии класса точности 3,0 - число, равное номинальному сдвигу фаз между индуцированными током и напряжением потоками в рабочем воздушном зазоре, когда напряжение и ток, приложенные к этому вращающему элементу, находятся в фазе.

____________

* Вращающий элемент здесь включает необходимые вспомогательные резисторы, индуктивности и шунты.

4.48 Первичный счетный механизм - счетный механизм счетчика, подключаемого через измерительные трансформаторы (тока и (или) напряжения), который учитывает коэффициент(ы) трансформации этого (их) измерительного(ых) трансформатора(ов).

Примечание - Значение энергии получают прямым считыванием показаний счетного механизма.

4.49 Вторичный счетный механизм - счетный механизм счетчика, подключаемого через измерительные трансформаторы, который не учитывает коэффициент(ы) трансформации.

Примечание - Значение энергии получают умножением показания счетного механизма на соответствующий коэффициент.

4.50 Смешанный счетный механизм - счетный механизм счетчика, подключаемого через измерительные трансформаторы, который учитывает коэффициент(ы) трансформации измерительного (ых) трансформатора(ов) тока или напряжения, но не учитывает коэффициенты трансформации обоих одновременно.

Примечание - Значение энергии получают умножением показателей счетного механизма на соответствующий коэффициент.

4.51 Типовой представитель - представитель группы счетчиков, планируемых к выпуску или выпускаемых по одному нормативному документу и (или) образующих типоразмерный (параметрический) ряд, по результатам испытаний которого принято оценивать все счетчики, входящие в данную группу.

4.52 Базовая модель - конкретное исполнение счетчика, принятое в качестве представителя для испытаний на надежность и распространения их результатов на один или несколько типов счетчиков, которые изготовляют по единой технологии и которые имеют единое конструктивное решение.

5 ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

5.1 Счетчики активной энергии должны изготовляться классов точности 0,5; 1,0; 2,0 и 2,5*; счетчики реактивной энергии - классов точности 1,5; 2,0 и 3,0. Трансформаторные счетчики активной и реактивной энергии должны быть класса точности 2,0 и более точные.

__________________

* С 01.07.97 выпуск счетчиков класса 2,5 прекращается. Далее по тексту требования относятся к счетчикам, находящимся в эксплуатации до выработки ресурса.

5.2 В зависимости от условий эксплуатации и места размещения счетчики должны изготовляться следующих исполнений и категорий размещения по ГОСТ 15150:

а) классов точности 2,0; 2,5 и 3,0;

исполнения УХЛ, категории 4, но для работы при температурах от 0 до 40 °С и относительной влажности воздуха не более 80 % при температуре 25 °С, а для однофазных счетчиков класса точности 2,0 - при температурах от минус 20 до плюс 55 °С;

исполнения Т, категории 3, а для однофазных счетчиков класса точности 2,0 - при температурах от минус 20 до плюс 55 °С;

б) классов точности 0,5; 1,0 и 1,5;

исполнения УХЛ, категории 4.2;

исполнения Т, категории 4.1, но для работы при температуре от 10 до 35 °С и относительной влажности воздуха не более 98 % при температуре 35 °С.

5.3 Стандартные значения номинального тока должны соответствовать указанным в таблице 1.

Таблица 1 - Стандартные значения номинального тока

Счетчик должен быть изготовлен на одно из значений номинального тока, указанного в таблице 1.

5.4 Значения номинального напряжения должны соответствовать указанным в таблице 2.

Таблица 2- Значения номинального напряжения

Счетчик должен быть изготовлен на одно из номинальных напряжений, указанных в таблице 2.

Счетчик реактивной энергии класса точности 3,0 может быть изготовлен также на диапазон напряжений или на два напряжения.

5.5 Счетчики должны изготовляться на максимальные токи:

при непосредственном включении: 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000 % номинального тока;

при включении через трансформатор(ы) тока: 120; 125; 150; 200; 300% номинального тока.

5.6 Габаритные и установочные размеры и масса счетчиков должны устанавливаться в стандартах и технических условиях на счетчики конкретных типов. При этом установочные размеры однофазных счетчиков должны быть:

от 90 до 110 мм - по горизонтали;

от 120 до 150 мм - по вертикали.

5.7 Счетчики должны обозначаться изготовителем одной или большим числом групп букв и цифр или комбинацией букв и цифр в соответствии с требованиями, установленными в технических условиях на счетчики конкретного типа.

Примеры обозначений счетчиков и расшифровка использованных в них значений букв и цифр приведены в приложении А.

6. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

6.1 Счетчики должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке. К счетчикам, предназначенным на экспорт, могут предъявляться требования, отличные от установленных в настоящем стандарте, в соответствии с условиями договора.

6.2 Активная и полная мощность, потребляемая каждой цепью напряжения счетчика при нормальной температуре и номинальных напряжении и частоте, не должна превышать значений, указанных в таблице 3.

Таблица 3 - Активная и полная мощность, потребляемая каждой цепью напряжения

6.3 Потребляемая мощность в каждой цепи тока при нормальной температуре и номинальных токе и частоте не должна превышать значений, приведенных в таблице 4 для счетчиков непосредственного включения с максимальным током менее 30 А.

Таблица 4 - Потребляемая мощность в каждой цепи тока

Потребляемая полная мощность в каждой цепи тока счетчиков трансформаторного включения не должна превышать значений, указанных в таблице 4, при токе, равном номинальному вторичному току соответствующего трансформатора при нормальной температуре и номинальной частоте счетчика.

Потребляемая полная мощность в каждой цепи тока для счетчиков непосредственного включения с максимальным током 30 А и более должна быть установлена в технических условиях на счетчики конкретного типа.

6.4 Систематическая составляющая относительной погрешности трехфазных счетчиков, нагруженных одинаково в каждой фазе (в дальнейшем - равномерная нагрузка) и при симметричном трехфазном напряжении, приложенном к цепям напряжения (с отклонением не более 2 %), а также однофазных счетчиков не должна превышать пределов D_сд допускаемых значений для соответствующего класса точности, указанных в таблицах 5 и 6 для счетчиков активной энергии и счетчиков реактивной энергии соответственно.

Таблица 5 - Пределы D_сд для счетчиков активной энергии

Таблица 6 - Пределы D_сд для счетчиков реактивной энергии

6.5 Систематическая составляющая относительной погрешности D_{с 1} трехфазных счетчиков при наличии тока в одной (любой) из токовых цепей, при отсутствии тока в других токовых цепях (в дальнейшем - неравномерная нагрузка) и при симметричных напряжениях, приложенных к цепям напряжения, не должна превышать пределов D_{сд 1} допускаемых значений для соответствующего класса точности, указанных в таблице 7.

Таблица 7 - Пределы D_{сд 1} трехфазных счетчиков

6.6 Для трехфазных счетчиков активной энергии разность между значениями систематической составляющей относительной погрешности D_ср , определенными при неравномерной нагрузке токовых цепей и при равномерной их нагрузке номинальным током при cosj = 1, при номинальном напряжении не должна превышать, по согласованию с заказчиком, следующих значений:

±1% - для счетчиков класса точности 0,5;

±1,5% - для счетчиков класса точности 1,0;

±2,5% - для счетчиков класса точности 2,0.

6.7 Функции влияния

6.7.1 Коэффициент K _U изменения систематической составляющей относительной погрешности на один процент изменения напряжения не должен превышать значений, указанных в таблице 8.

Таблица 8 - Коэффициент K _U

Допускаемое изменение напряжения не должно превышать ±10% номинального.

Примечания:

1 Счетчик реактивной энергии класса 3,0, изготовленный на диапазоны напряжений, отношение между наибольшим и наименьшим значениями которых не превышает 1,3, должен удовлетворять указанным выше требованиям для каждого из экстремальных напряжений и для их среднего арифметического.

2 Счетчик реактивной энергии класса точности 3,0, изготовленный на два напряжения, отношение между наибольшим и наименьшим значениями которых превышает 1,3, должен удовлетворять указанным выше требованиям для каждого из этих двух напряжений.

6.7.2 Коэффициент К _f изменения систематической составляющей относительной погрешности на один процент изменения частоты не должен превышать значений, указанных в таблице 9.

Таблица 9 - Коэффициент K _f

Допускаемое изменение частоты не должно превышать ±5% номинальной.

6.7.3 Коэффициент K _t изменения систематической составляющей относительной погрешности на один градус изменения температуры при отклонении температуры окружающего воздуха от среднего значения до любой температуры в пределах рабочих температур не должен превышать значений, указанных в таблице 10.

Таблица 10 - Коэффициент K _t

6.7.4 Коэффициент К _s изменения систематической составляющей относительной погрешности на один градус наклона не должен превышать значений, указанных в таблице 11.

Таблица 11 - Коэффициент K_s

Допускаемое отклонение счетчиков от вертикального рабочего положения в любом направлении не должно превышать 3 °.

6.8 Изменение систематической составляющей относительной погрешности, вызванное внешним магнитным полем индукции 0,5 мТл, созданным током одинаковой частоты с частотой напряжения счетчика, при наиболее неблагоприятных фазе и направлении, при номинальном токе, номинальном напряжении и cosj = 1 (sinj = 1) не должно превышать:

±3% - для счетчиков классов точности 2,0; 2,5 и 3,0;

±2% - для счетчиков классов точности 1,0 и 1,5;

±1,5% - для счетчиков класса точности 0,5.

6.9 Изменение систематической составляющей относительной погрешности, вызванное магнитным полем вспомогательных устройств многотарифных счетчиков, при токе 5% номинального и cosj = 1 и при токе 10% номинального и sinj = 1 не должно превышать:

±0,3% - для счетчиков класса точности 0,5;

±0,5% - для счетчиков класса точности 1,0;

±1,0% - для счетчиков классов точности 1,5; 2,0; 2,5 и 3,0.

6.10 Изменение систематической составляющей относительной погрешности трехфазных счетчиков активной энергии не должно превышать ±1,5% при токах и напряжениях, имеющих последовательность фаз, обратную той, которая указана на схеме включения, равномерной нагрузке и при значениях тока от 50% номинального до максимального и cosj = 1.

При обратном порядке фаз и нагрузке только одного из вращающих элементов током 50% номинального (однофазной нагрузке) и cosj = 1 изменение систематической составляющей относительной погрешности не должно превышать ±2% для счетчиков классов точности 0,5; 1,0 и 2,0, разработанных после 01.07.97.

6.11 Счетчики непосредственного включения должны выдерживать импульс тока, пиковое значение которого в 50 раз больше максимального тока (но не более 7000 А) и который сохраняет значение, в 25 раз превышающее максимальный ток (но не более 3500 А), в течение 1 мс.

Счетчики, предназначенные для подключения к трансформатору тока, должны выдерживать в течение 0,5 с воздействие 20-кратного максимального тока, а также воздействие 30-кратного номинального тока для счетчиков класса точности 3,0 с номинальными токами менее 10 А.

После завершения этого испытания изменение систематической составляющей относительной погрешности счетчика после кратковременного воздействия сверхтока не должно превышать значений, указанных в таблице 12.

Таблица 12 - Изменение систематической составляющей относительной погрешности счетчика после кратковременного воздействия сверхтока

6.12 Изменение систематической составляющей относительной погрешности счетчика от влияния нагрева (самонагрева) не должно превышать значений, указанных в таблице 13.

Таблица 13 - Изменение систематической составляющей относительной погрешности счетчика от влияния нагрева (самонагрева)

6.13 Изменение систематической составляющей относительной погрешности счетчика от влияния механической нагрузки одно- или многотарифного счетного механизма не должно превышать значений, указанных в таблице 14.

Таблица 14 - Изменение систематической составляющей относительной погрешности счетчика от влияния механической нагрузки

6.14 Изменение систематической составляющей относительной погрешности от влияния третьей гармоники в кривой тока*, равного 10% номинального тока, счетчиков активной энергии не должно превышать значений, указанных в таблице 15.

Таблица 15 - Изменение систематической составляющей относительной погрешности от влияния третьей гармоники

6.15 Самоход. Диск счетчика не должен совершать более одного полного оборота при отсутствии тока в токовой цепи и при любом напряжении от 80 до 110% номинального.

6.16 Порог чувствительности. Диск счетчика должен начать и продолжать непрерывно вращаться при номинальных напряжении, частоте, cosj = 1 (sinj = 1) и токе, не превышающем значений, указанных в таблице 16.

Таблица 16 - Порог чувствительности

6.17 При нормальных условиях эксплуатации обмотки и изоляция не должны нагреваться до температуры, которая может нарушить работу счетчика. Установившееся превышение температуры над температурой окружающего воздуха не должно превышать следующих значений:

60 °С - для обмоток счетчика (50 °С - для обмоток токовых цепей счетчиков реактивной энергии)*;

25 °С - для наружной поверхности корпуса.

6.18 Счетчики в упаковке для перевозки должны выдерживать без повреждений транспортную тряску с ускорением 30 м/с² при частоте ударов от 80 до 120 в минуту.

6.19 Счетчики в упаковке для перевозки должны выдерживать длительное пребывание при температуре ±50 °С и относительной влажности 98% при температуре 35 °С; счетчики, предназначенные для эксплуатации в районах с тропическим климатом, должны выдерживать пребывание при температурах от минус 50 до плюс 60 °С.

6.20 Детали и узлы счетчиков, предназначенных для эксплуатации в районах с тропическим климатом, в части стойкости к образованию плесневых грибов должны соответствовать требованиям ГОСТ 9.048.

Допустимый рост грибов - 3 балла, т. е. при осмотре невооруженным глазом рост грибов едва виден, но отчетливо виден под микроскопом.

6.21 Изоляция цепей и изоляция между цепями должна выдерживать десятикратное воздействие импульсного напряжения с пиковым значением 6000 В. Такое же воздействие напряжения должна выдерживать изоляция:

между соединенными между собой цепями и металлическим корпусом счетчика;

между соединенными между собой цепями и металлическими наружными частями корпуса из изоляционного материала.

6.22 Изоляция между цепями тока и напряжения, которые в рабочем состоянии соединены между собой, а также между цепями тока разных фаз должна выдерживать напряжение 600 В или равное удвоенному номинальному, если оно превышает 300 В.

Изоляция между всеми цепями, за исключением вспомогательных цепей с номинальным напряжением 40 В и ниже этого значения (70 В и ниже этого значения -для счетчиков класса точности 3,0), и стойкой или металлическим корпусом должна выдерживать 2000 В - для счетчиков с номинальным напряжением до 600 В включ. и 3000 В - для счетчиков с номинальным напряжением св. 600 В.

Изоляция всех вспомогательных цепей с номинальным напряжением 40 В и ниже этого значения для всех счетчиков, кроме счетчиков класса точности 3,0, должна выдерживать напряжение 500 В;

с номинальным напряжением 70 В и ниже этого значения для счетчиков класса точности 3,0 - 250 В по отношению к стойке.

6.23 Счетчик, разработанный после 01.07.97, должен выдерживать переменное напряжение 2000 В, приложенное между стойкой и:

а) каждой цепью тока, которая в условиях эксплуатации отделена и изолирована от остальных цепей;

б) каждой цепью напряжения (или группой цепей напряжения, имеющих общую точку), которая в условиях эксплуатации отделена и изолирована от остальных цепей;

в) каждой вспомогательной цепью или группой вспомогательных цепей, имеющих общую точку, номинальное напряжение которых выше 40 В;

г) каждой группой обмоток тока и напряжения одного и того же вращающего элемента, которые в условиях эксплуатации соединены вместе, но отделены и изолированы от других цепей.

6.24 Счетчик с изолирующим корпусом класса защиты II, разработанный после 01.07.97, должен выдерживать переменное напряжение с эффективным значением 4000 В, приложенное между "Землей" и соединенными вместе зажимами всех токовых цепей, цепей напряжения и вспомогательных цепей с номинальным напряжением свыше 40 В.

6.25 Изоляция между соединенными вместе электрическими проводящими частями, расположенными внутри корпуса счетчика с изолирующим корпусом класса защиты II, разработанного после 01.07.97, и доступными для прикасания электрически проводящими частями вне корпуса должна выдерживать напряжение 40 В.

6.26 Корпус счетчика должен обеспечивать защиту его от механических воздействий и загрязнений, нарушающих правильность его показаний и удобство отсчета числа оборотов подвижной части.

Корпус счетчика класса точности 0,5 должен обеспечивать установку счетчика в вертикальное рабочее положение с отклонением, не превышающим 0,5°.

6.27 Корпус счетчика должен выдерживать удары моментом силы (0,22±0,05) Н· м, кроме счетчиков, разработанных до 01.07.88.

6.28 Крепление кожуха к цоколю должно предусматривать возможность опломбирования кожуха, при этом не должно быть доступа к измерительному механизму без нарушения пломб.

6.29 Если корпус непрозрачен, то на нем должно быть предусмотрено окно или несколько окон для отсчета показаний счетного механизма и наблюдения за работой подвижной части. Эти окна должны быть закрыты пластинами из прозрачного материала.

Конструкция пластин должна предусматривать невозможность их удаления без нарушения пломб.

6.30 Кожух счетчика с изолирующим корпусом класса защиты II, включая и крышку зажимной коробки счетчика, должен быть прочный, изготовлен полностью из изолирующего материала и должен закрывать все металлические части счетчика, за исключением некоторых мелких деталей, как например, щиток, винты, подвесные скобки, заклепки.

Мелкие детали, расположенные вне изолирующего корпуса и доступные для прикасания, должны быть снабжены дополнительной изоляцией для отделения от частей, находящихся в рабочем состоянии под напряжением и при ослаблении или выходе из строя основной изоляции. В качестве дополнительной изоляции не допускается применять изоляционные свойства лаковых и эмалевых покрытий, хлопчатобумажных и оксидных самоприлипающих пленок или других защитных материалов.

Для зажимных коробок и крышек зажимных коробок достаточно предусмотреть усиленную изоляцию.

6.31 На наружной стороне кожуха или крышки зажимной коробки трансформаторного счетчика со вторичным или смешанным счетным механизмом должен быть прикреплен съемный щиток для указания коэффициентов трансформации измерительных трансформаторов. Крепление щитка должно предусматривать возможность его опломбирования.

6.32 Каждый счетчик должен быть снабжен схемой включения. На схемах для трехфазных счетчиков должна быть указана последовательность фаз, для которой изготовлен счетчик.

Если зажимы счетчика имеют обозначения, то те же обозначения должны быть нанесены на схеме.

Схемы подключения счетчиков должны быть приведены в технических условиях или в эксплуатационной документации на счетчики конкретных типов.

6.33 Зажимы должны обеспечивать подключение как медных, так и алюминиевых проводов. Соединения зажимов цепей тока и напряжения должны быть разъемными и находиться вне кожуха (в зажимной коробке).

Отверстия для зажима проводов токовой цепи должны быть диаметром не менее 4,2 мм для счетчиков с максимальным током до 40 А включительно и диаметром от 5 до 8 мм - для счетчиков с максимальным током свыше 40 до 100 А, а свыше 100 А - не менее 11,5 мм.

Все зажимы счетчиков, предназначенные для работы с измерительными трансформаторами напряжения, должны быть раздельными и иметь отверстия диаметром не менее 4,2 мм.

Зажимы трехфазных трансформаторных счетчиков для включения с трансформаторами тока должны обеспечивать раздельное включение цепи напряжения и цепи тока. Диаметр отверстий зажимов для этой цепи должен быть не менее 3,5 мм.

6.34 Воздушные зазоры и пути утечки между металлическими частями, находящимися в зажимной коробке, а также между зажимами и находящимися вблизи от них металлическими частями, должны быть не менее значений, указанных в таблице 17, для напряжений, прикладываемых к зажимам при работе в нормальных условиях.

Таблица 17 - Воздушные зазоры и пути утечки

При выборе значений воздушных зазоров и путей утечки номинальное напряжение токовой цепи принимают равным номинальному напряжению соответствующей цепи напряжения.

Соседние зажимы, находящиеся под разными напряжениями, должны быть защищены от случайных коротких замыканий. Защита может осуществляться с помощью изолирующих перегородок.

Напряжения на зажимах, принадлежащих одной и той же токовой цепи, принимают равными.

Воздушный зазор между металлической крышкой зажимов и верхней поверхностью витков, если они установлены на проводе максимально допустимого диаметра, должен быть не менее значений, приведенных в таблице 17.

Допускается по требованию заказчика взамен требований к воздушным зазорам и путям утечки нормировать сопротивление изоляции всех цепей счетчика, изолированных по постоянному току, по отношению к металлическому корпусу или металлическим наружным частям корпуса из изоляционного материала по ГОСТ 22261 при положении винтов зажимов, соответствующем закреплению провода максимально допустимого диаметра.

Для счетчиков, изготовленных на номинальные напряжения более 500 В, требования к сопротивлению изоляции должны быть установлены в технических условиях на счетчики конкретного типа.

6.35 Видимое движение диска счетчика должно происходить слева направо.

Направление вращения должно быть указано хорошо видимой стрелкой.

Для облегчения счета оборотов на ребре и (или) верхней поверхности диска должны быть нанесены хорошо видимые отметки. Для стробоскопических или иных испытаний могут быть нанесены и другие отметки, однако они должны быть размещены так, чтобы не препятствовать использованию основной видимой отметки для фотоэлектрического счета оборотов.

6.36 Счетный механизм счетчика должен быть стрелочной или барабанной конструкции.

6.37 Счетчики должны давать показания расхода энергии в киловатт-часах (киловар-часах) непосредственно или при умножении показания счетного механизма на 10n , где n - целое число.

Трансформаторные счетчики со вторичным или смешанным счетным механизмом должны удовлетворять этому требованию при учете энергии, соответствующей номинальным вторичным токам и напряжениям трансформаторов, коэффициенты трансформации которых они не учитывают.

6.38 Единица измерения энергии у счетных механизмов барабанной конструкции должна быть указана на щитке около ряда барабанов. В счетных механизмах этого типа только последний барабан, т. е. барабан, расположенный с правого края, может двигаться непрерывно.

У счетных механизмов стрелочной конструкции единица измерения должна быть указана на щитке около циферблата, показывающего единицы в виде "1 кВт·ч/деление" или "1 МВт· ч/деление". Около остальных циферблатов должны быть указаны числа киловатт-часов или мегаватт-часов, соответствующих одному делению.

Например, для счетчика, показывающего в киловатт-часах, циферблат, показывающий единицы, должен иметь отметку "1 кВт·ч /деление", а циферблат, находящийся слева от показывающего единицы, должен иметь отметку "10", "100", "1000" и т. д.

6.39 Емкость учета счетного механизма при работе счетчика при максимальном токе, номинальном напряжении и cosj = 1 (sinj = 1) должна быть не менее 1500 ч.

По требованию заказчика допускается устанавливать значение емкости учета, отличное от указанного.

6.40 Изменение показаний счетного механизма на одну цифру первого указателя (барабана) справа должно продолжаться не более 15 мин при максимальном токе, номинальном напряжении и cosj = 1 (sinj = 1) .

6.41 Цифры, циферблаты или окаймление окна для долей киловатт-часа (киловар-часа) должны быть иного цвета, чем для целых киловатт-часов (киловар-часов), и отделены запятой.

По требованию заказчика на наиболее быстро вращающемся барабане или циферблате наиболее быстро движущейся стрелки счетчика должны быть деления и дольные деления, кратные десяти.

6.42 У счетного механизма многотарифного счетчика должен быть указатель работающего тарифа.

При работе льготного тарифа реле переключения тарифов должно находиться под напряжением.

6.43 Конструкция счетчика должна обеспечивать возможность извлечения из него счетного механизма, подвижной части и опор без изменения взаимного расположения других частей счетчика.

6.44 Стопор обратного хода, устанавливаемый на счетчики реактивной энергии и, по требованию заказчика, на трехфазные счетчики активной энергии и однофазные счетчики, не должен допускать вращения диска справа налево.

6.45 Счетчик должен иметь регулирующие органы для регулирования тормозного момента, для регулирования счетчика при малой нагрузке, для изменения сдвига фаз магнитных потоков.

6.46 Регулирующие органы должны обеспечивать в отрегулированном счетчике изменение скорости вращения подвижной части в пределах, приведенных в таблице 18.

Таблица 18 - Пределы регулирования скорости вращения

6.47 Требования к надежности

6.47.1 Счетчики относятся к ремонтируемым, не восстанавливаемым на объекте изделиям.

6.47.2 Показатели безотказности счетчиков в нормальных условиях применения должны быть установлены в технических условиях на счетчики конкретного типа.

6.47.3 Средний срок службы счетчиков до первого капитального ремонта Т_сл - не менее 32 лет.

6.47.4 Межповерочный интервал периодической поверки счетчиков - не менее:

6 лет для трехфазных счетчиков;

16 лет для однофазных счетчиков;

4 лет для счетчиков класса точности 0,5.

6.48 Комплектность

6.48.1 В комплект к счетчику должны входить крышка зажимной коробки и упаковочная коробка.

Допускается групповая потребительская тара без индивидуальных упаковочных коробок.

К счетчику прилагают эксплуатационную документацию по ГОСТ 2.601.

Эксплуатационная документация по договору с заказчиком может поставляться в количестве одного экземпляра на партию счетчиков.

6.49 Маркировка

6.49.1 На каждом счетчике должна быть приведена следующая информация:

а) название или торговый знак изготовителя и, если требуется, место изготовления;

б) обозначение типа и, если требуется, место для простановки знака приемочного испытания;

в) единица измерения электрической энергии.

Обозначения единиц измерения электрической энергии, установленных в 6.35, должны соответствовать требованиям ГОСТ 25372;

г) если требуется, для счетчиков реактивной энергии класса точности 3,0, количество часов, на которое рассчитана работа счетного механизма;

д) число фаз и число проводов цепи, для которой счетчик предназначен (например, однофазная двухпроводная, трехфазная трехпроводная, трехфазная четырехпроводная); эта маркировка может быть заменена графическими обозначениями по ГОСТ 25372;

е) заводской номер и год изготовления. Если заводской номер указан на щитке, прикрепленном к кожуху, номер должен быть указан также на цоколе или стойке счетчика;

ж) номинальное напряжение по одной из следующих форм:

число элементов, если их больше одного, и напряжение на зажимах цепи(ей) напряжения счетчика;

номинальное напряжение системы или вторичное напряжение измерительного трансформатора, для присоединения к которому счетчик предназначен.

Примеры маркировки напряжения приведены в таблице 19;

Таблица 19 - Примеры маркировки напряжения

з) номинальный ток и максимальный ток, выраженные, например: 10-40 А или 10(40) А для счетчиков непосредственного включения с номинальным током 10 А и максимальным током 40 А;

для трансформаторных счетчиков номинальный вторичный ток трансформатора(ов), к которому должен подключаться счетчик, например, "+ /5 А";

номинальный и нормируемый максимальные токи счетчика могут быть включены в обозначение типа;

и) номинальная частота, Гц;

к) постоянная счетчика в виде:

W·h/r - для счетчиков активной энергии,

var·h/r- для счетчиков реактивной энергии или передаточное число счетчика в виде:

r/(kW·h) или 1kW·h=+ оборот диска - для счетчиков активной энергии,

r/(kvar·h) или 1kvar·h = … оборот диска - для счетчиков реактивной энергии.

Для счетчиков, разработанных до 01.01.82, допускается передаточное число указывать надписью:

1 кВт· ч = +оборот диска;

1 квар· ч = +оборот диска;

л) обозначение класса точности счетчика.

Класс точности счетчика должен соответствовать ГОСТ 8.401 и обозначаться в виде чисел, например, 0,5 или 1, взятых в кружок, или в виде "C1.0,5", "C1.1" по ГОСТ 25372.

При отсутствии обозначения класса точности счетчик должен считаться счетчиком класса точности 2;

м) если требуется, для счетчиков реактивной энергии класса точности 3,0, классификация по степени фазового сдвига, выраженная 0; 90 или 60;

н) нормальная температура, если она отличается от 20 °С;

о) наличие стопора обратного хода (если таковой имеется);

п) обозначение настоящего стандарта;

р) Знак утверждения типа средств измерений для счетчиков, внесенных в Государственный реестр.

Порядок нанесения Знака утверждения типа счетчика, внесенного в Государственный реестр, - но нормативному документу.

с) обозначение деталей подвеса (опор) подвижного элемента счетчика - по ГОСТ 25372;

т) знак двойного квадрата для помещенных в изолирующий корпус счетчиков класса защиты II - по ГОСТ 25372.

Допускаются дополнительные надписи, место нанесения и текст которых должны указываться в технических условиях.

Информация по пунктам а), б) и д) может быть помещена на наружном специальном щитке, постоянно прикрепленном к кожуху или крышке счетчика.

Информация по пунктам в), г), е) - т) должна быть нанесена на щитке, предпочтительно находящемся внутри счетчика, который может быть прикреплен, например, к счетному механизму счетчика. Маркировка должна быть несмываемой, отчетливой и хорошо видимой с наружной стороны счетчика.

При специальном исполнении счетчика (например, счетчик со стопором обратного хода или многотарифный счетчик с напряжением переключающего электромагнита, отличающимся от номинального) это должно быть указано на щитке счетного механизма или на специальном щитке.

6.49.2 Маркировка счетчиков должна осуществляться в соответствии с требованиями настоящего стандарта.

К маркировке счетчиков, предназначенных на экспорт, допускается предъявлять требования, отличные от установленных в настоящем стандарте, в соответствии с условиями договора.

6.49.3 Условные обозначения счетчиков должны соответствовать требованиям ГОСТ 25372 и содержать обозначения, приведенные в приложении А, или другие обозначения в соответствии с требованиями, установленными в технических условиях на счетчики конкретных типов.

Для счетчиков исполнения УХЛ допускается не указывать исполнение и категорию размещения.

6.49.4 У трехфазных счетчиков номинальные ток и напряжение должны указываться в виде произведения числа фаз на номинальное значение тока или напряжения, например: 3х5 А; 3х220 В.

У трехэлементных счетчиков для работы в трехфазной четырехпроводной цепи должны указываться как фазовые, так и линейные напряжения, отделяемые друг от друга косой чертой, например, 3х220/380 В; допускается 3х380/220 В.

Если счетчик учитывает энергию через измерительные трансформаторы, коэффициенты трансформации которых учтены постоянной счетчика, то их коэффициент(ы) трансформации должен быть также указан.

Могут быть использованы также стандартные обозначения (см. ГОСТ 25372).

У трансформаторных счетчиков с максимальным током 125% номинального и первичным счетным механизмом вместо номинальных значений тока и напряжения должны указываться коэффициенты трансформации измерительных трансформаторов, для работы с которыми предназначен счетчик, например:

В или 3х6000/100 В; А или 3х200/5 А

У трансформаторных счетчиков с максимальным током 125% номинального и смешанным счетным механизмом должны указываться номинальный вторичный ток и номинальное вторичное напряжение измерительных трансформаторов, коэффициенты трансформации которых не учитываются счетным механизмом, и коэффициент трансформации, учитываемый счетным механизмом, например:

3·100 В или 3х100 В; А или 3х200/5 А

У трансформаторных счетчиков с максимальным током 125% номинального и вторичным счетным механизмом должны указываться номинальные вторичный ток и напряжение измерительных трансформаторов, например:

3·100 В или 3х100 В; 3·1А или 3х1А.

У трансформаторных счетчиков с максимальным током, превышающим 125 % номинального, кроме номинального вторичного тока или коэффициента трансформации измерительных трансформаторов тока, должны указываться значения номинального и максимального токов счетчика, например:

3·1(0,3-1,2)А или 3х1(0,3-1,2)А; А или 3х(200/5)(1,5-6)А

6.49.5 Значение максимального тока указывают непосредственно после номинального, например:

5-20 А или 5(20) А - для однофазных счетчиков; 3х5-10 А или 3х5(10) А - для трехфазных счетчиков.

6.49.6 Надписи допускается делать как на щитке счетного механизма и на специальном щитке, прикрепленном к лицевой поверхности кожуха или крышки, так и непосредственно на лицевой поверхности кожуха или крышки, за исключением надписей, указанных в 6.49.1 в), г), е) - т), которые обязательно должны указываться на щитке счетного механизма.

Надписи должны быть нанесены на языке страны, эксплуатирующей счетчики, или языке, указанном в договоре.

Допускается наносить знак Государственного реестра только на эксплуатационной документации.

6.49.7 На съемных щитках трансформаторных счетчиков со вторичным или смешанным счетным механизмом должны быть надписи: "N + ", "Тр-р тока", "Тр-р напряж.", "К ... " (множитель трансформаторов, равный произведению коэффициентов трансформации).

6.49.8 Надписи на щитках должны выполняться шрифтом по ГОСТ 26.020, ГОСТ 26.008.

Для счетчиков, произведенных до 01.01.82, допускаются надписи на щитках, выполненные по ГОСТ 2930.

6.49.9 На счетчике или съемном щитке горизонтально расположенной стрелкой должно быть указано направление движения диска, при котором показания счетного механизма увеличиваются.

6.49.10 На крышке зажимной коробки счетчика должна быть нанесена или к ней должна быть надежно прикреплена схема включения счетчика в соответствии с 6.32.

У счетчиков, имеющих зажимы для заземления, на этой схеме должен быть знак заземления корпуса.

6.49.11 Маркировка потребительской и транспортной тары - по ГОСТ 9181, ГОСТ 26828, ГОСТ 14192 и техническим условиям на счетчики конкретных типов.

6.50 Упаковка

6.50.1 Упаковка счетчиков должна осуществляться в соответствии с требованиями ГОСТ 9181, ГОСТ 22261, настоящего стандарта и технических условий на счетчики конкретного типа.

К упаковке счетчиков, предназначенных на экспорт, допускается предъявлять требования, отличные от установленных в настоящем стандарте, в соответствии с условиями договора.

7. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

7.1 Металлический цоколь или металлический корпус счетчика должен иметь зажим защитного заземления, если номинальное напряжение по отношению к земле превышает 250 В.

Заземление цоколя счетчика, предназначенного для эксплуатации в условиях тропического климата, должно выполняться по ГОСТ 15151.

Требования к зажимам заземления и место расположения их для всех исполнений счетчиков - по ГОСТ 15151.

Зажимы, подлежащие заземлению, должны иметь условное графическое обозначение .

Зажим защитного заземления (при наличии) должен иметь электрически проводящее соединение с доступными для прикасания металлическими частями, не находящимися под напряжением;

по возможности быть частью цоколя счетчика;

предпочтительно быть расположенным вблизи зажимной платы.

Все части каждого зажима должны быть сконструированы таким образом, чтобы в результате соприкасания с любой другой металлической частью опасность коррозии была сведена к минимуму.

После установки ослабление присоединения зажима защитного заземления без применения инструмента или какого-либо аналогичного приспособления должно быть невозможно.

7.2. Металлические детали в зажимной коробке при разности потенциалов между ними свыше 40 В должны быть разделены между собой изолирующими перегородками.

7.3 Все зажимы, находящиеся в зажимной коробке, должны закрываться крышкой, приспособленной для опломбирования. Крышка зажимной коробки должна закрывать нижние винты крепления счетчика к щиту, а также подходящие к счетчику провода не менее чем на 25 мм.

В счетчике, установленном на щите, должен быть исключен доступ к зажимам без повреждения пломб или крышки зажимной коробки.

Электрические соединения должны быть сконструированы таким образом, чтобы контактное давление не передавалось через изоляционный материал.

Возможность соприкасания зажимов, винтов крепления проводов, а также внешних и внутренних проводов с металлической крышкой зажимной коробки должна быть предотвращена.

7.4 Эквивалентный (по энергии) уровень звука, производимого работающим однофазным счетчиком, на расстоянии 1 м от счетчика не должен превышать 27 дБ·А для счетчика класса точности 2,0 и 30 дБ·А для счетчика класса точности 2,5.

7.5 Зажимная плата, крышка зажимной коробки и корпус счетчика должны обеспечивать защиту от распространения огня. Указанные части счетчика не должны воспламеняться при перегреве счетчика, находящегося под напряжением в рабочем состоянии.

8. ПРАВИЛА ПРИЕМКИ

8.1 Счетчики должны подвергаться испытаниям:

для целей утверждения типа;

на соответствие утвержденному типу;

приемо-сдаточным;
