Министерство образования республики Беларусь

ПТУ-59

ЭКЗАМЕНАЦИОННАЯ РАБОТА

НА ТЕМУ:

И зготовления дверного блока рамочной конструкции с фигарейными филенками

Витебск 2007 г.

Введение

Прогресс науки и техники, оснащение строительной и деревообрабатывающей промышленности новым оборудованием, инструментами и приспособлениями требуют от рабочих разносторонних знаний и высокой степени овладения мастерством.

Столярные и плотничные работы выполняются на строительстве любых видов зданий и сооружений: жилых и общественных, производственных и вспомогательных, сельскохозяйственных и т.д. Достаточно сказать, что при строительстве кирпичного пятиэтажного жилого дома стоимость столярно-плотничных работ составляет до 25% сметной стоимости объекта.

В цехах заводов и на деревообрабатывающих комбинатах столяр заготавливает и собирает на станках и автоматических линиях элементы оконных и дверных блоков, столярных перегородок, встроенной мебели обрабатывает строительные тяги (плинтусы, наличники, половую доску и т.п.) навешивает на петли оконные створки и дверные полотна.

На строительстве столяры устанавливают в проектное положение и закрепляют оконные и дверные блоки, встроенную мебель, врезают замки и защёлки, крепят шпингалеты, дверные и оконные ручки, настилают полы из паркета и др.

Плотники на заводах, применяя деревообрабатывающее оборудование, заготавливают элементы заборов, ворот, опалубки перекрытий и крыш, стремянок, лестниц, лесов, подмостей и др. На стройплощадках при помощи подъёмных механизмов они собирают леса и подмости, монтируют дома брусчатой, щитовой и каркасно-щитовой конструкций, перекрытия и перегородки, устанавливают опалубку фундаментов, колонн, балок, прогонов и т.д., настилают чистые дощатые полы ограждают заборами место застройки и др.

Техника безопасности

Оборудование в цехах, мастерских должно быть расставлено таким образом, чтобы были проходы и проезды, а пути передвижения рабочих и грузов были сведены до минимума. Станины станков должны быть устойчивыми, чтобы противостоять усилиям нагрузок и вибрации.

Учитывая, что на современном оборудовании работают на больших скоростях подачи и резания, его необходимо снабдить надёжно действующими ограждениями, приёмниками для отсоса стружки и пыли, а также механизмами для подачи пиломатериалов.

Длинна стола у станка, должна обеспечивать подачу пиломатериалов максимальной длины. В том случае если это требование невыполнимо, используют подставки с роликами установленные у станков. На станках с ручной подачей рекомендуется применять съёмные автоподатчики.

Перед началом работы следует визуально осмотреть станок:

-в станках с круглыми пилами: наличие зубьев у пилы, хорошо ли она крепится.

-у станков с ножевым валом (фуган, рейсмус): посмотреть зажаты ли ножи.

-наличие токоизолирующих ковриков, есть ли заземление, если есть, то проверить его крепление.

-произвести осмотр приводящих ремней и защитного кожуха.

-убедится в исправности вытяжной вентиляции.

Технологический процесс изготовления дверного блока

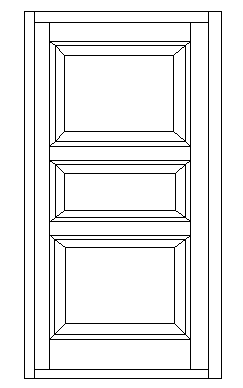

Эскиз дверного блока

Материал: Хвойные породы (ель, сосна), не имеющие гнили, червоточины, косослоя, трещин, загнивающих и выпадающих сучков.

Технические условия: Влажность древесины для дверного блока – 10-12%, для коробки – не более 18%.

Допускаемые отклонения от номинальных размеров по высоте ±3 мм, по ширине ±2 мм, у раскладок для остекления и обкладки дверей по высоте и ширине ±1мм.

Карта технологического процесса изготовления дверного блока

Заготовка материала. Торцовка досок по длине, при этом делается припуск по 30 мм с каждой стороны, так как при обработке на рейсмусовом станке края брусков могут задираться. Торцовка производится на шарнирно-маятниковой пиле.

Следующая операция – это раскройка досок на бруски по толщине и ширине. Производится на круглопильных станках для продольного пиления. Могут использоваться многопильные станки.

Потом прифуговываются филёнки для склейки. Склеивают их в гидравлических ваймах.

Затем у брусков (коробки, полотна) строгается пласть угол. Строгание производится на фуговальном станке. Теперь нужно прострогать оставшиеся пласть и кромку в размер на рейсмусовом станке.

Потом производится разметка деталей коробки и дверного полотна.

Затем производится выдалбливания гнёзд в деталях коробки и полотна. Эта операция проделывается сверлильно-пазовальным станком.

Далее производится основная торцовка заготовок. После чего производим разметку шипов и проушин. После разметки, шипов и проушин, выбираем их на одностороннем шипорезном станке ШО 16 – 4 или на фрезерных станках.

Затем на фрезерном станке выбирается четверть у коробки, а в брусках обвязки полотна паз и калёвку.

Теперь производится обгонка филёнок по заданным размерам на фугавальном, рейсмусовом или фрезерном станках.

Далее снимаются фигареи у филенок на фрезерном станке.

Затем производится сборка полотна и коробки в гидравлической вайме. С помощью угольника и киянки выставляются углы, после этого следует выбрать угол, в котором сверлятся сквозные отверстия диаметром равным диаметру шканта (нагеля). В каждом углу должно быть по два отверстия. Отверстия и нагеля промазываются клеем, а затем забиваются киянкой. Производится местное шпатлевание, если есть мелкие трещины и вмятины.

Затем полотно шлифуют на ленточном шли-фовальном станке с подвижным столом ШлПС – 5 или на других шлифовальных станках.

Теперь происходит вгонка дверного полотна в коробку и навешивание на петли. Это петлевырезателем и шуруповёртом.

Теперь идёт огрунтовка и покраска при помощи пистолета-краскораспылителя.

Литература

1. Е.Г. Курдюков «Столярные и плотничные работы». Минск /Высшая школа/ 1976.

2. Ф.Г. Буйвидович «Технология столярно-плотничных и паркетных работ». Минск /Высшая школа/ 2000
