Это устройства предназначенные для подсчета числа сигналов, поступающих на его вход и фиксация этого числа в виде кода хранящегося в триггерах. Количество разрядов счетчика определяется наибольшим числом, которое должно быть получено в каждом конкретном случае. Для подсчета и выдачи результата счетчики имеют один вход и n выходов, где n-количество разрядов. В общем случае счетчик имеет 2ⁿ устойчивых состояния, включая и 0-е. Количество устойчивых состояний называется коэффициентом пересчета счетчика (М= 2ⁿ). По назначению счетчики подразделяются на: простые и реверсивные.
Простые счетчики- счетчики, работающие только на сложение или вычитание. Суммирующий счетчик предназначен для выполнения счета в прямом направление, т.е. с приходом очередного сигнала показатель счетчика увеличивается на 1. Вычитающий счетчик предназначен для счета в обратном направлении, т.е. с приходом нового сигнала счетчик уменьшается на 1.
Реверсивный счетчик может работать и на сложение и на вычитание.
По способу организации счета счетчики бывают: асинхронные или синхронные.
По способу организации цепей переноса между разрядами счетчика счетчики бывают: последовательные, параллельные и частичнопараллельные.

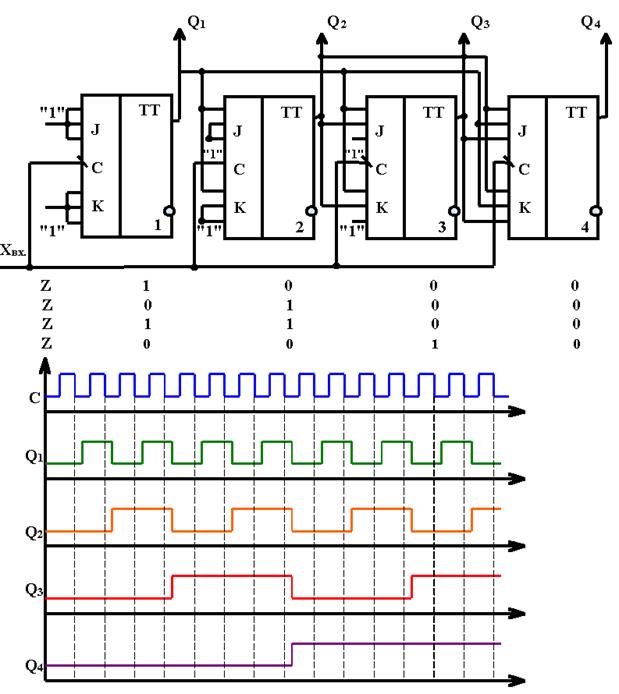

Двоичный счетчик с параллельным переносом.
| Xвх |
Q1 |
Q2 |
Q3 |
Q4 |
| 0 |
0 |
0 |
0 |
0 |
| 1 |
1 |
0 |
0 |
0 |
| 1 |
0 |
1 |
0 |
0 |
| 1 |
1 |
1 |
0 |
0 |
| 1 |
0 |
0 |
1 |
0 |
| 1 |
1 |
0 |
1 |
0 |
| 1 |
0 |
1 |
1 |
0 |
| 1 |
1 |
1 |
1 |
0 |
| 1 |
0 |
0 |
0 |
1 |
| 1 |
1 |
0 |
0 |
1 |
| 1 |
0 |
1 |
0 |
1 |
| 1 |
1 |
1 |
0 |
1 |
| 1 |
0 |
0 |
1 |
1 |
| 1 |
1 |
0 |
1 |
1 |
| 1 |
0 |
1 |
1 |
1 |
| 1 |
1 |
1 |
1 |
1 |
Для повышения быстродействия в счетчике организован параллельный перенос. Параллельный перенос можно сделать в счетчике из 4-х разрядов, т.к. внутренняя схема "И" JK-триггера имеет три входа. Поэтому, при количестве разрядов счетчика больше 4, счетчик разбивается на группы, группа имеет четыре разряда и параллельный перенос, а между группами последовательный перенос. Время срабатывания этого счетчика определяется временем срабатывания JK-триггера.

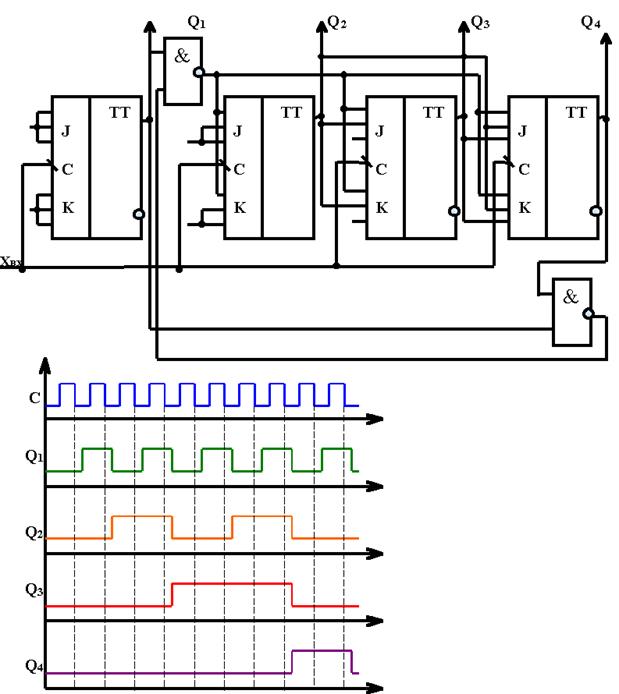

Десятичный счетчик.
| Xвх |
Q1 |
Q2 |
Q3 |
Q4 |
| 0 |
0 |
0 |
0 |
0 |
| 1 |
1 |
0 |
0 |
0 |
| 1 |
0 |
1 |
0 |
0 |
| 1 |
1 |
1 |
0 |
0 |
| 1 |
0 |
0 |
1 |
0 |
| 1 |
1 |
0 |
1 |
0 |
| 1 |
0 |
1 |
1 |
0 |
| 1 |
1 |
1 |
1 |
0 |
| 1 |
0 |
0 |
0 |
1 |
| 1 |
1 |
0 |
0 |
1 |
| 1 |
0 |
0 |
0 |
0 |
Асинхронные счетчики с послед. переносом

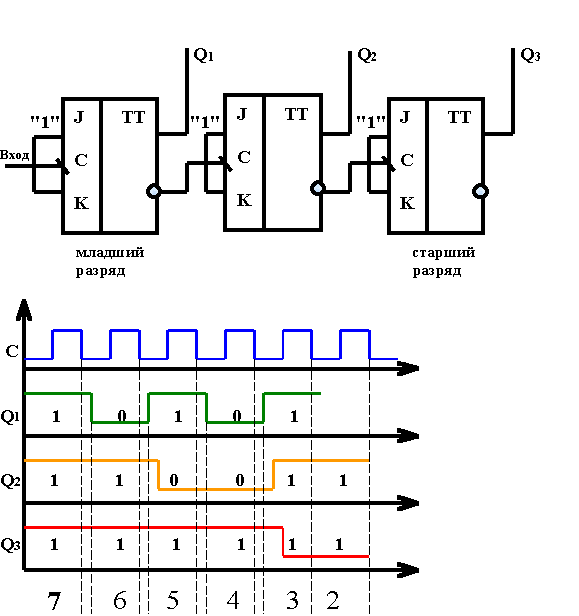

Асинхронный счетчик с последовательным переносом, работающий в режиме обратного счета.
| Xст |
Q1 |
Q2 |
Q3 |
| 0 |
1 |
1 |
1 |
| 1 |
0 |
1 |
1 |
| 1 |
1 |
0 |
1 |
| 1 |
0 |
0 |
1 |
| 1 |
1 |
1 |
0 |
| 1 |
0 |
1 |
0 |
| 1 |
1 |
0 |
0 |
| 1 |
0 |
0 |
0 |
| 1 |
1 |
1 |
1 |
|
