Міністерство освіти і науки України
Національний технічний університет
“Харківський політехнічний інститут”
Кафедра “Обчислювальної техніки та програмування”
Звіти
лабораторних робіт
«Автоматизоване проектування»
м. Харків 2007
Лабораторная работа №1
Разработка функциональной схемы. Разбиение схемы на пять иерархических уровней. Моделирование элементов нижнего иерархического уровня.
Цель работы: Декомпозиция полученного задания.
Разработка функциональной схемы устройства. Получение и закрепление практических навыков моделирования логических элементов в системе автоматизированного проектирования OrCAD 10.3
Индивидуальные задания:
| №п/п |
Формулировка задания |
Серия |
Элементы I иерархического уровня |
| 14. |
Умножить два числа с одновременным анализом двух разрядов множителя, начиная со старших разрядов |
74AS |
2И, 2ИЛИ, НЕ, 2И-НЕ, 2ИЛИ-НЕ, XOR2 |

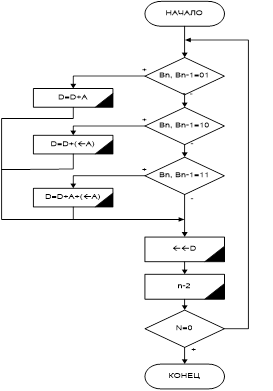

Алгоритм
Разработка функциональной схемы
Для реализации алгоритма умножения необходимо:
16-ти разрядный регистр для частичной суммы.
8-ми разрядный сдвиговый регистр для множителя.
8-ти разрядный сумматор.
16-разрядный сумматор.
счетчик импульсов для определения конца умножения.
Функциональная схема будет иметь следующий вид:
Разбиение схемы на пять иерархических уровней.
Элементы 1-го уровня иерархии:
2И, 2ИЛИ, НЕ, 2И-НЕ, 2ИЛИ-НЕ, XOR2
Элементы 2-го уровня иерархии:
Триггер D;
Сумматоры;
Мультиплексоры;
Элементы 3-го уровня иерархии
4-х разрядные:
Регистры;
Сумматоры;
Счетчики;
Элементы 4-го уровня иерархии
8-ти разрядный сумматор;
16-ти разрядный сумматор;
8-разрядный регистр.
16-разрядный регистр.
Элементы 5-го уровня иерархии
Элементом 5-го уровня иерархии является само устройство умножения двух 8-ми разрядных чисел.
Моделирование элементов нижнего иерархического уровня
1. Моделирование элемента 2И
Выбираем необходимый элемент из библиотеки, и подаем цифровые сигналы.
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка элемента при переходе от 0 в 1 составляет 5 нс, ширина зоны неопределенности 4 нс.
Из результатов моделирования видно, что задержка элемента при переходе от 1 к 0 составляет 5,5 нс, ширина зоны неопределенности 4,5нс.
2. Моделирование элемента 2ИЛИ
Выбираем необходимый элемент из библиотеки, и подаем цифровые сигналы.
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка элемента при переходе от 0 в 1 составляет 6,3 нс, ширина зоны неопределенности 5,3нс.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Из результатов моделирования видно, что задержка элемента при переходе от 1 к 0 составляет 6,3 нс, ширина зоны неопределенности 5,3нс.
3. Моделирование элемента НЕ
Выбираем необходимый элемент из библиотеки, и подаем цифровые сигналы.
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка элемента при переходе от 0 в 1 составляет 5 нс, ширина зоны неопределенности 4 нс..
Из результатов моделирования видно, что задержка элемента при переходе от 1 к 0 составляет 4 нс, ширина зоны неопределенности 3 нс.
4. Моделирование элемента 2И-НЕ
Выбираем необходимый элемент из библиотеки, и подаем цифровые сигналы.
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка элемента при переходе от 0 к 1 составляет 4,5 нс, ширина зоны неопределенности 3,5 нс.
Из результатов моделирования видно, что задержка элемента при переходе от 1 к 0 составляет 4 нс, ширина зоны неопределенности 3 нс.
5. Моделирование элемента 2ИЛИ-НЕ
Выбираем необходимый элемент из библиотеки, и подаем цифровые сигналы.
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка элемента при переходе от 0 к 1 составляет 4,5 нс, ширина зоны неопределенности 3,5 нс.
Из результатов моделирования видно, что задержка элемента при переходе от 1 к 0 составляет 4,5 нс, ширина зоны неопределенности 3,5 нс.
5. Моделирование элемента 2XOR
Выбираем необходимый элемент из библиотеки, и подаем цифровые сигналы.
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка элемента при переходе от 0 к 1 составляет 5,8 нс, ширина зоны неопределенности 4,4 нс.
Из результатов моделирования видно, что задержка элемента при переходе от 1 к 0 составляет 5,6 нс, ширина зоны неопределенности 4,2 нс.
После моделирования всех элементов нижнего уровня получили временные характеристики для библиотеки 74AS:
| ЭЛЕМЕНТ |
Задержка, нс |
Задержка, нс |
Ширина зоны неопределенности, нс |
| 01 |
10 |
01 |
10 |
| 2И |
5 |
5,5 |
4 |
4,5 |
| 2ИЛИ |
6,3 |
6,3 |
5,3 |
5,3 |
| НЕ |
5 |
6 |
4 |
5 |
| 2И-НЕ |
4,5 |
4 |
3,5 |
3 |
| 2ИЛИ-НЕ |
4,5 |
4,5 |
3,5 |
3,5 |
| 2XOR |
5,8 |
5,6 |
4,4 |
4,2 |
Лабораторная работа №2
Моделирование элементов второго иерархического уровня.
Цель работы: Разработка функциональной схемы устройства. Получение и закрепление практических навыков проектирования и моделирования елементов второго иерархического уровня в системе автоматизированного проектирования OrCAD 10.3

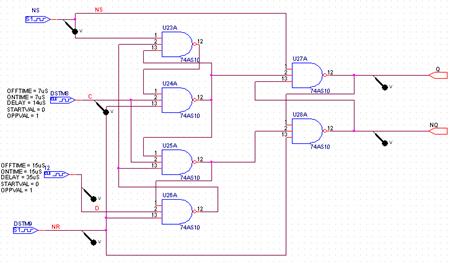

Моделирование D-триггера

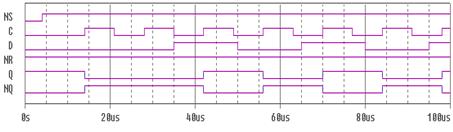

Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка триггера при переключении от 0 к 1 составляет 13,5нс.
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
Из результатов моделирования видно, что задержка триггера при переключении от 1 к 0 составляет 13,5 нс.

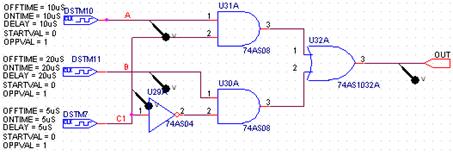

Моделирование мультиплексора
Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка мультиплексора при переключении от 0 к 1 составляет 11,8 нс.
Из результатов моделирования видно, что задержка мультиплексора при переключении от 1 к 0 составляет 15,8 нс.
Моделирование cумматора

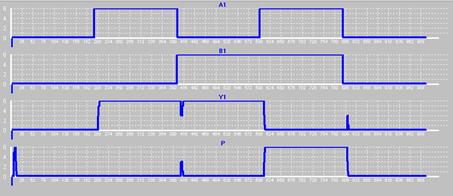

Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка сумматора при переключении от 0 к 1 составляет 11,8 нс.
Из результатов моделирования видно, что задержка сумматора при переключении от 1 к 0 составляет 10 нс.
| Элемент |
Максимальное время задержки, нс |
| D-триггер |
13,5 |
| Сумматор |
11,8 |
| Мультиплексор |
15,8 |
Лабораторная работа №3
Моделирование элементов третьего иерархического уровня

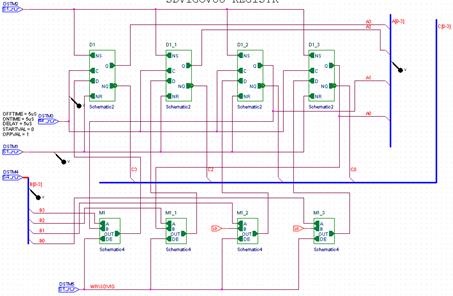

Моделирование 4-разрядного сдвигового регистра со сдвигом на 2 разряда.
Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка регистра составляет 8,9нс.

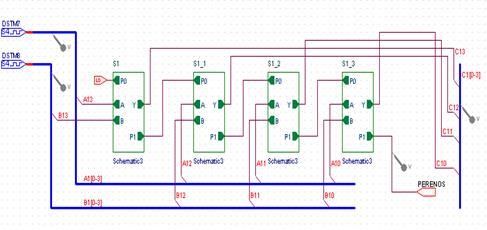

Моделирование 4-разрядного сумматора

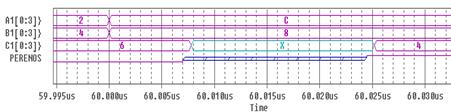

Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка сумматора составляет 25,2 нс.
Моделирование 4-разрядного счетчика
Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка счетчика составляет 41,8 нс.
| Элемент |
Максимальное время задержки, нс |
| Регистр |
16,6 |
| Сумматор |
25,2 |
| Счетчик |
41,8 |
Лабораторная работа №4
Моделирование элементов четвертого иерархического уровня.
Моделирование 8-разрядного сдвигового регистра со сдвигом на 2 разряда.
Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка регистра составляет 8,9нс.

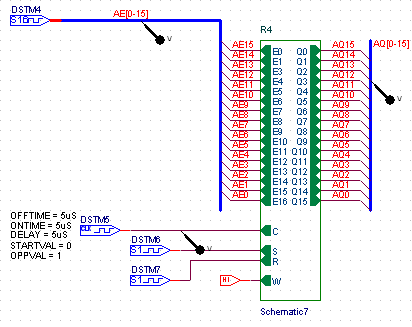

Моделирование 16-разрядного регистра
Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка регистра составляет 8,9нс.

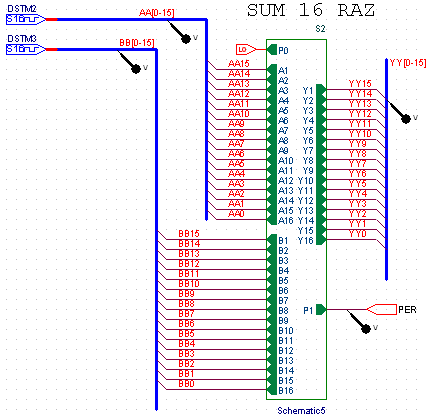

Моделирование 16-разрядного сумматора

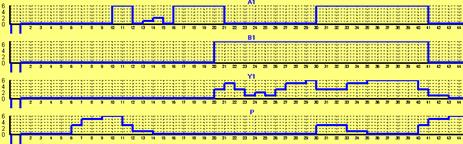

Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка регистра составляет 51,7нс

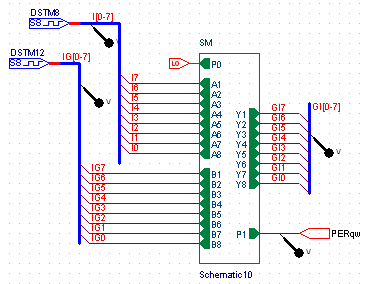

Моделирование 8-разрядного сумматора.
Получаем временную диаграмму:
Определяем временные характеристики элемента.
Из результатов моделирования видно, что задержка сумматора составляет 51,7 нс.
| Элемент |
Максимальное время задержки, нс |
| 8-разрядний регистр |
8,9 |
| 16-разрядный регистр |
8,9 |
| 8-разрядний сумматор |
51,7 |
| 16-разрядний сумматор |
51,7 |
Лабораторная работа №5
Моделирование схемы проектируемого устройства в целом. Анализ правильности его функционирования
Схема проектируемого устройства
Результаты моделирования устройства:
Анализ правильности функционирования
Для проверти правильности функционирования умножаем два числа А=B316 и В=D916; B316 = 17910 ; D916 = 21710; -A=166; A+-A=219;
| № такта |
Действие |
| 1 |
D=0000000000000000
B = 11|011001
D=D+A+-A=219
-D=864
|
| 2 |
B =01|100100
D=D+A=864+B3=917
-D=245C
|
| 3 |
B =10|010000
D=D+-A=245C+166=25C2
-D=9708
|
| 4 |
B =01|000000
D=D+A=9708+B3=97BB
|
Результат: 97BB16 = 3884310 = 17910 * 21710.
Значения частичных сумм (D) совпадают с результатами моделирования.
При завершении вычислений устройство прекращает подачу синхроимпульсов.
Лабораторная работа №6
Исследование проектируемого устройства на быстродействие. Определение оптимальной частоты входных сигналов.

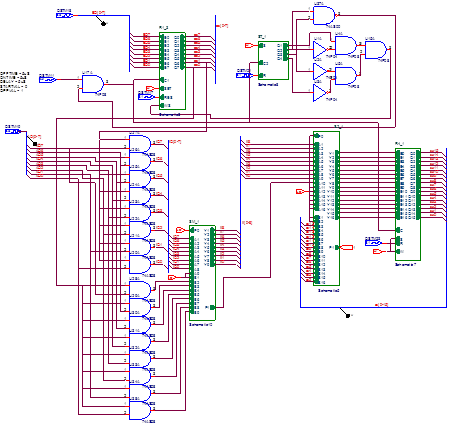

Устройство умножения 8-ми разрядных чисел:
Результаты моделирования устройства:
Рассчитываем примерное значение максимально допустимой частоты импульсов.
Для расчета частоты импульсов необходимо рассчитать минимальную длительность такта, которая будет составлять сумму максимальных задержек элементов устройства.
Fmax= 1/ Tmin ,[Гц]
Рассчитаем частоту для данного примера.
Тmin = tз.2AND+ tз8SUM + tз16SUM + tз16RG=5,5+51,7+51,7+8,9=117,8 (нс);
Fmax = 1/117,8* 10-9 ≈ 8,5 (МГц).
Проверим полученные данные.
Зададим частоту синхроимпульсов в 8МГц:
Результаты моделирования:
При увеличении частоты ,например, до 25 MГц произойдет сбой:
Лабораторная работа №7
Оценить погрешность выполнения заданных операций на спроектированном устройстве и устройстве, выполняющем аналогичные операции на аналоговых блоках.
Опорное напряжение ЦАП на выходе цифрового умножителя рассчитали по формуле:
 ,
где m – число двоичных разрядов, DB – цифровой код на входе, V(OUT) – необходимое напряжение выхода.
V(OUT) = 5 * 5 = 25; - напряжение, возникающее при умножении двух сигналов в 5В.
Результаты моделирования:
Погрешность можно оценить визуально по результатам моделирования. Погрешностью является разница между графиками результатов аналогового и цифрового умножений.
Лабораторная работа №8
Моделирование элементов второго иерархического уровня в системе автоматизированного проектирования GL–CAD
Моделирование D-триггера
Получаем временную диаграмму:

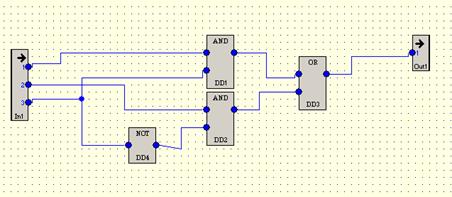

Моделирование мультиплексора

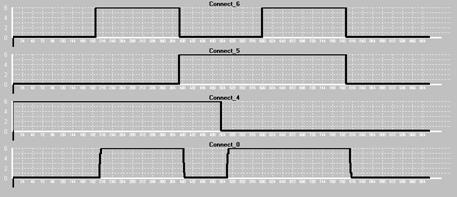

Получаем временную диаграмму:
Моделирование cумматора
Получаем временную диаграмму:
Лабораторна робота 9
Тема: «Трасування схеми в системі наскрізного K-значного автоматизованого проектування».
Ціль роботи: Придбання навичок створення макетів друкованих плат цифрових пристроїв у системі .

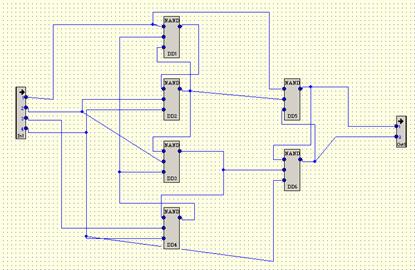

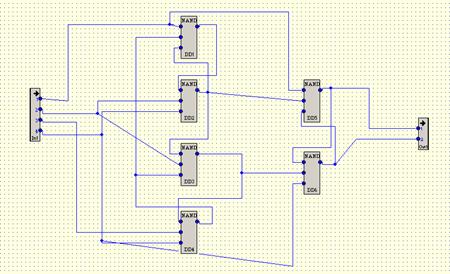

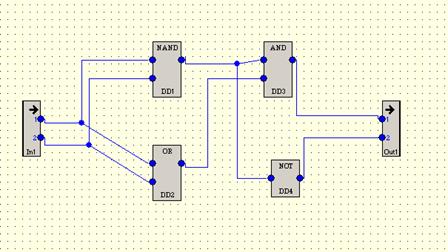

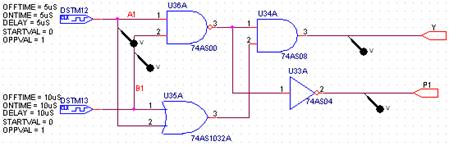

Мал.1 Схема пристрою.

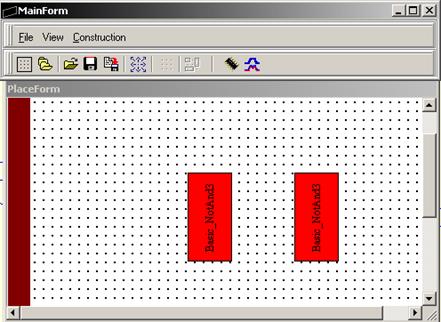

Мал.2 Розміщення елементів на друкованій платі.
Мал. 3 Автоматична прорисовка доріжок на друкованій платі.
Лабораторна робота 10
Тема: «Моделювання роботи схеми в системі наскрізного K-значного автоматизованого проектування з урахуванням взаємного впливу провідників на друкованій платі».
Ціль роботи: Придбання навичок моделювання роботи схем цифрових пристроїв у системі з урахуванням взаємного впливу провідників на друкованій платі.

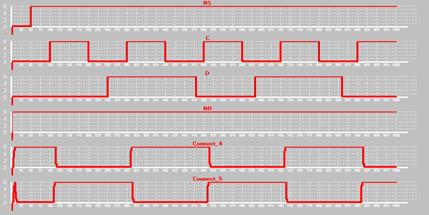

Мал.4 Моделювання схеми без врахування впливу провідників.
Мал.5 Моделювання схеми з врахуванням впливу провідників.
|
