Министерство образования и науки Украины
Донбасский Государственный Технический Университет
Кафедра автоматизированных электромеханических систем и электропривода
Анализ качества работы системы автоматического регулирования в переходном и установившемся режимах
Алчевск, 2007
Программа работы
1) Построить логарифмические амплитудно и фазо-частотные характеристики разомкнутой системы по передаточным функциям и их параметрам, взятым из таблицы 1.4 и 1.5
2) Определить запасы устойчивости.
3) Построить вещественную частотную характеристику замкнутой системы по логарифмическим амплитудно и фазо-частотным характеристикам разомкнутой системы.
4) Построить переходную характеристику системы по вещественной частотной характеристике замкнутой системы.
5) Определить показатели качества работы системы в переходном и установившемся режимах.
6) Проанализировать результаты расчетов.
Из таблиц 1.4 и 1.5 выбираем согласно своему варианту следующие данные
,
где Т1=0.8, Т2=0.08, К=2,5
1) Построим ЛАЧХ и ЛФЧХ разомкнутой системы по передаточной функции и их параметрам.
Для данной передаточной функции выполним замену р на j
Вычислим логарифмические амплитудно-частотную и фазо-частотную характеристики:
ЛАЧХ и ЛФЧХ изображены на рисунке 1.
Определим частоты сопряжения:

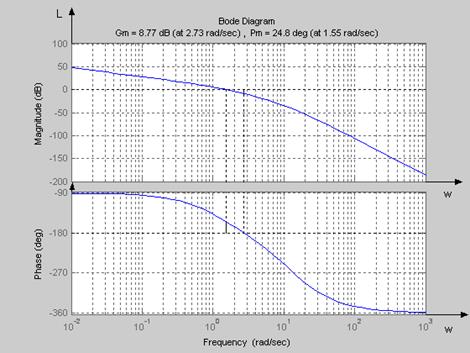

Рисунок 1 - ЛАЧХ и ЛФЧХ разомкнутой системы
2) Определим запасы устойчивости по рисунку 1
8.77 дБ - запас устойчивости по амплитуде;
24.8° - запас устойчивости по фазе;
3) Построить вещественную частотную характеристику замкнутой системы по логарифмическим амплитудно и фазо-частотным характеристикам разомкнутой системы.
ВЧХ замкнутой системы по ЛЧХ разомкнутой системы строиться с помощью специальной номограммы (рисунок 2). Исходными при построении номограммы является выражение
,
Подставляя в это выражение
и ,
Получаем
,
откуда видно, что ординаты ВЧХ замкнутой системы связаны с координатами и частотной характеристики разомкнутой системы. Одному и тому же значению соответствуют различные координаты и . Геометрическое место точек на плоскости, где по оси ординат откладываются значения , а по оси абсцисс - значение , соответствующее постоянному значению ординаты ВЧХ , представляет собой определенную кривую. Семейство таких кривых, соответствующих различным значениям , образуют номограмму (рисунок 2), с помощью которой можно определить ВЧХ замкнутой системы по ее ЛЧХ в разомкнутом состоянии.
Для определения ВЧХ замкнутой системы предварительно на номограмме строят ЛАФЧХ разомкнутой системы.

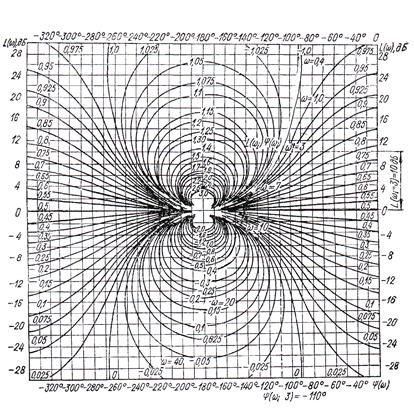

Рисунок 2 - Номограммы с нанесенной ЛАФЧХ разомкнутой системы

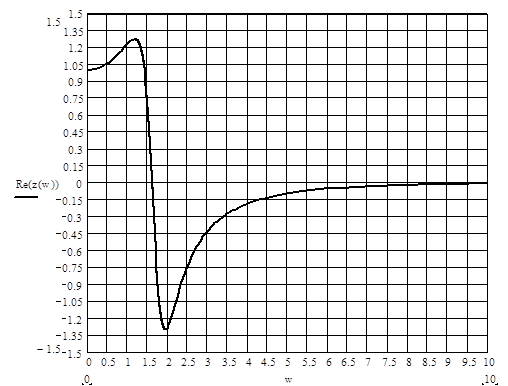

Рисунок 3 - ВЧХ замкнутой системы
Рисунок 4 - Разложение ВЧХ на прямоугольные трапецеидальные характеристики
4) Построим переходную характеристику системы по вещественной частотной характеристике замкнутой системы.
Заменяем кривую ВЧХ ломаной абвгде (рисунок 3) и в соответствии с последней разбиваем ВЧХ на три прямоугольные трапеции (рисунок 4).
Для оценки качества САУ прибегают к построению кривой переходного процесса системы h (t) [x (t)].
Определим для каждой трапеции:
начальную ординату трапеции Р (0);
частоту положительности ωп
i
;
частоту, определяющую длину горизонтального участка ωа
i
;
коэффициент наклона χi
= ωа
i
/ωп
i
Снятые данные с трапеций (рисунок 4):
РI
(0) =2.64 ωа
I
=1.41 с-1
ωп
I
= 1.83с-1
χI
=0.77
РII
(0) =-1.32 ωа2
=2.04с-1
ωп2
=3.08с-1
χ2
=0.66
РIII
(0) =-0.12 ωа3
=4.4 с-1
ωп3
=6.75с-1
χ3
=0.65
Из таблицы А7 (Л4) выбираем h- функции с коэффициентом наклона χ, ближайшим к расчётным значениям.
Переходные функции hi
(t) для реальных трапеций находим умножением нормированных ординат hi
на высоту трапеции:
hi
= Рi
(0)
и делением безразмерного времени на частоту w0
:
В соответствии с расчетами, приведенными в таблице 1, выполняем построение графиков переходных процессов h1
(t), h2
(t), h3
(t). Графики переходных процессов h1
(t), h2
(t), h3
(t) и h (t) приведены на рисунке 5.
Таблица 1 - Сводная таблица данных для построения переходных функций, соответствующих прямоугольным трапециям.

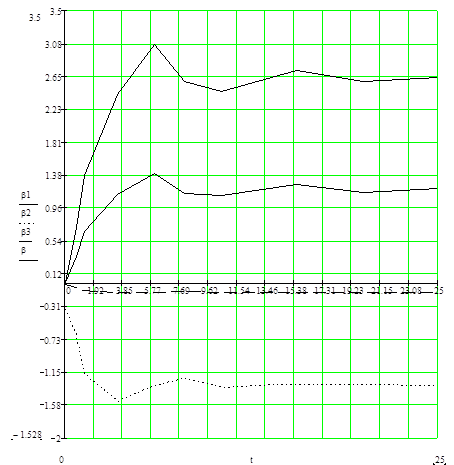

Рисунок 5 - Переходная функция следящей системы и ее составляющей
5) Определить показатели качества работы системы в переходном и установившемся режимах.
Показатели качества работы системы, оценивают по ее переходной функции (рисунок 5). Основными показателями качества являются:
1) максимальное перерегулирование
;
2) длительность переходного процесса (время регулирования)
3) время установления
4) число колебаний N
- число колебаний регулируемой величины за время переходного регулирования;
N=1
5) собственная частота колебаний системы
6) степень демпфирования
;
Анализ результатов расчёта
В ходе выполнения данного домашнего задания выяснилось, что система является устойчивой. Определили запасы устойчивости системы по амплитуде ΔL=8,77 дБ и по фазе γ=24,8°. Полученные значения являются приемлемыми.
В результате исследования системы были получены значения основных параметров качества переходного процесса, которые лежат в обще допустимых пределах.
Для улучшения динамических свойств данной САУ следует провести её стабилизацию и коррекцию, с помощью дополнительных конструктивных элементов. Однако синтез КУ - это задача и цель домашнего задания №4.
Литература
1. Теория автоматического управления. / Под ред. А.В. Нетушила. - М.: ВШ., 1976, - 400с
2. Зайцев Г.Ф. Теория автоматического управления и регулирования. - К.: ВШ., 1988, - 430с.
3. Лукас В.А. Теория автоматического управления. Учебн. для вузов, - М.: Надра, 1990. - 416с
4. Методические указания к домашним заданиям по курсу "ТАУ"/ Сост.: Сергиенко Н.Н. - Алчевск: ДГМИ, 2003. - 54с.
5. Расчёт автоматических систем. Под ред. А.В. Фатеева. Учебн. пособие для вузов. М., "ВШ", 1973. - 336с.
|
