Введение
Современные средства разработки прикладного программного обеспечения предоставляют широкий выбор инструментов, как для опытных программистов, так и для не искушенных в программировании пользователей. Эти средства позволяют создавать пользовательские программы непосредственно на стандартных языках программирования, например C/C++, Basic, а также с помощью специальных библиотек, являющихся основой ряда инструментальных программных средств. Пакеты для разработки прикладного программирования для систем автоматизации по своему основному назначению разделяются на две основные группы:
· пакеты программ labview, MeasurementStudio, LabWindows/CVI, Agilent VEE и т.п. ориентированы, в основном, на использование в системах автоматизации лабораторного эксперимента и испытаний, хотя могут применяться и при создании других приложений, не связанных со взаимодействием с измерительно-управляющим оборудованием;
· пакеты LabVIEW/DSC, Lookout, InTouch, «Трейс Моуд» предназначены для создания прикладного программного обеспечения в автоматизированных системах управления технологическими процессами (АСУТП) и промышленной автоматики (системы SCADA-SupervisoryControlAndDataAcquisition).
По способу программирования эти пакеты делятся на следующие:
· текстовые или текстово-графические (Pascal, Delphi, LabWindows/CVI, MeasurementStudio, VisualBasic, VisualC/C++), использующие элементы визуального текстового программирования для создания пользовательского интерфейса приложения и ориентированные в первую очередь на опытных программистов;
· графические объектно-ориентированные (InTouch, «Трейс Моуд»), основанные на применении графических образов объектов АСУТП в качестве элементов программирования;
· графические функционально-ориентированные (LabVIEW, LabVIEW/DSC, Agilent VEE), использующие функционально-логический принцип конструирования (рисования) и графического представления алгоритмов программ.
Графические пакеты легко осваиваются не только программистами – профессионалами, но и пользователями, не имеющими опыта программирования. С одной стороны современные графические системы позволяют создавать программы, практически не уступающие по эффективности программам, написанным в текстовых пакетах. С другой стороны в большинстве случаев графические программы более наглядны, легче модифицируются и отлаживаются, быстрее разрабатываются. Несомненным достоинством графических систем программирования является то, что разработчиком приложения может быть сам постановщик задачи – инженер, технолог.
LabVIEW (LaboratoryVirtualInstrumentEngineeringWorkbench) позволяет разрабатывать прикладное программное обеспечение для организации взаимодействия с измерительной и управляющей аппаратурой, сбора, обработки и отображения информации и результатов расчетов, а также моделирования как отдельных объектов, так и автоматизированных систем в целом. Разработчиком LabVIEW является американская компания National Instruments.
В отличие от текстовых языков, таких как C, Pascal и др., где программы составляются в виде строк текста, в LabVIEW программы создаются в виде графических диаграмм, подобных обычным блок-схемам. Иногда можно создать приложение, вообще не прикасаясь к клавиатуре компьютера.
LabVIEW является открытой системой программирования и имеет встроенную поддержку всех применяемых в настоящее время программных интерфейсов, таких как Win32 DLL, COM.NET, DDE, сетевых протоколов на базе IP, DataSocket и др. В состав LabVIEW входят библиотеки управления различными аппаратными средствами и интерфейсами, такими как PCI, CompactPCI/PXI, VME, VXI, GPIB (КОП), PLC, VISA, системами технического зрения и др. Программные продукты, созданные с использованием LabVIEW, могут быть дополнены фрагментами, азработанными на традиционных языках программирования, например C/С++, Pascal, Basic, FORTRAN. И наоборот можно использовать модули, разработанные в LabVIEW в проектах, создаваемых в других системах программирования. Таким образом, LabVIEW позволяет разрабатывать практически любые приложения, взаимодействующие с любыми видами аппаратных средств, поддерживаемых операционной системой компьютера.
Используя технологию виртуальных приборов, разработчик может превратить стандартный персональный компьютер и набор произвольного контрольно-измерительного оборудования в многофункциональный измерительно-вычислительный комплекс.
Несомненным достоинством LabVIEW является то, что разработчику и пользователю доступны функционально идентичные системы программирования для различных операционных систем, таких как Microsoft
Windows 95/98/NT/2000/XP, Linux, MacOS. Например программа разработанная под Windows будет почти без изменений работать на компьютере с Linux1.
При установке соответствующих дополнительных модулей можно использовать LabVIEW как среду разработки программ для различных целевых систем и операционных систем (ОС):
· системы на базе ОС реального времени (ОСРВ) LabVIEW-RT;
· карманные компьютеры и другие устройства на базе ОС WindowsCE/PocketPC;
· карманные компьютеры и другие устройства на базе ОС PalmOS;
· многофункциональные программируемые устройства, например FPGA;
· сигнальные процессоры (DSP).
В основе технологии использования LabVIEW лежит комбинированное моделирование систем на ЭВМ, включающее аналитическое, имитационное и натурное.
Для аналитического моделирования характерно то, что алгоритм функционирования системы записывается в виде некоторых аналитических соотношений (алгебраических, интегро-дифференциальных, конечно – разностных и т.п.) или логических условий. При имитационном моделировании алгоритм функционирования системы воспроизводится во времени с сохранением логической структуры и последовательности протекания элементарных явлений, составляющих процесс. В настоящее время имитационное моделирование – наиболее эффективный метод исследования систем, а часто и единственный практически доступный метод получения информации о поведении системы, особенно на этапе ее проектирования.
Натурным моделированием называют проведение исследования на реальном объекте с возможностью вмешательства человека в процесс проведения эксперимента и последующей обработки результатов эксперимента на вычислительной технике.
Отличие модельного эксперимента от реального заключается в том, что в модельном эксперименте могут быть реализованы любые ситуации, в том числе «невозможные» и аварийные, что в силу разных причин бывает недопустимо при работе с реальными объектами. Все представленные виды моделирования могут быть реализованы с использованием системы программирования LabVIEW. LabVIEW может успешно применяться в образовательных и научных целях, при промышленной автоматизации, в проектных и коммерческих структурах, связанных с тестированием и измерением каких-либо параметров, их анализом, визуализацией результатов, созданием баз данных, использованием компьютерных сетей.
Система LabVIEW включает в себя:
· ядро, обеспечивающее работоспособность программных процессов, разделение аппаратных ресурсов между процессами;
· компилятор графического языка программирования «G»;
· интегрированную графическую среду разработки, выполнения и отладки программ;
· набор библиотек элементов программирования в LabVIEW, в том числе библиотеки графических элементов пользовательского интерфейса, библиотеки функций и подпрограмм, библиотеки драйверов, библиотеки программ для организации взаимодействия с измерительно-управляющими аппаратными средствами и т.п.;
· развитую справочную систему;
· обширный набор программ-примеров с возможностью как тематического, так и алфавитного поиска.
Программирование в системе LabVIEW максимально приближено к понятию алгоритм. После того, как вы продумаете алгоритм работы своей будущей программы, вам останется лишь нарисовать блок-схему этого алгоритма с использованием графического языка программирования «G». Вам не потребуется думать о ячейках памяти, адресах, портах ввода-вывода, прерываниях и иных атрибутах системного программирования. Данные будут передаваться от блока к блоку по «проводам», обрабатываться, отображаться, сохраняться в соответствии с вашим алгоритмом. Мало того, сам поток данных будет управлять ходом выполнения вашей программы. Ядро LabVIEW может автоматически использовать эффективные современные вычислительные возможности, такие как многозадачность, многопоточность и т.п.
Процесс программирования в LabVIEW похож на сборку какой-либо модели из конструктора. Программист формирует пользовательский интерфейс программы – «мышкой» выбирает из наглядных палитр-меню нужные элементы (кнопки, регуляторы, графики.) и помещает их на рабочее поле программы. Аналогично «рисуется» алгоритм – из палитр-меню выбираются нужные подпрограммы, функции, конструкции программирования (циклы, условные конструкции и проч.). Затем также мышкой устанавливаются связи между элементами – создаются виртуальные провода, по которым данные будут следовать от источника к приемнику. Если при программировании случайно будет сделана ошибка, например какой-то провод будет подключен «не туда», то в большинстве случаев LabVIEW сразу обратит на это внимание программиста. После того, как алгоритм – блок-схема нарисован, программа готова к работе.
Помимо библиотек, входящих в состав комплекта поставки системы LabVIEW, существует множество дополнительно разработанных программ. Многие из них свободно доступны через Internet. Собственные разработки пользователей, накопленные в процессе работы, могут размещаться в новых библиотеках и могут быть многократно использованы в дальнейшем.
Система программирования LabVIEW имеет встроенный механизм отладки приложений. В процессе отладки разработчик может назначать точки останова программы, выполнять программу «по шагам», визуализировать процесс исполнения программы и контролировать любые данные в любом месте программы.
Система LabVIEW позволяет защитить программы от несанкционированного изменения или просмотра их исходного кода. При этом разработчик может либо использовать пароли на доступ к приложениям, либо вовсе удалить исходный код из работающего приложения.
Виртуальные приборы (англ. VirtualInstrumentation) – концепция, в соответствии с которой организуются программно-управляемые системы сбора данных и управления техническими объектами и технологическими процессами.
Сущность: система организуется в виде программной модели некоторого реально существующего или гипотетического прибора, причём программно реализуются не только средства управления (рукоятки, кнопки, лампочки и т.п.), но и логика работы прибора. Связь программы с техническими объектами осуществляется через интерфейсные узлы, представляющие собой драйвера внешних устройств – АЦП, ЦАП, контроллеров промышленных интерфейсов и т.п.
Предшественницей концепции виртуальных приборов служила концепция слепых приборов, предусматривающая организацию системы в виде физического устройства («ящика», реализующего логику работы прибора, но не имеющего пользовательского интерфейса), и программно-реализуемых средств управления (представляющих собой HMI в чистом виде).
Концепция виртуальных приборов применяется в качестве базовой в таких продуктах, как:
· LabVIEW фирмы National Instruments (США) (http://www.natinst.com);
· DASYLab фирмы DATALOG GmbH (Германия) (http://www.dasylab.com);
· DIAdem фирмы GfSmbH (Германия).
В настоящее время торговые марки DASYLab и DiaDem также принадлежит NationalInstruments.
LabVIEW (Laboratory Virtual Instrumentation Engineering Workbench) – это среда разработки и платформа для выполнения программ, созданных на графическом языке программирования «G» фирмы National Instruments (США). Первая версия LabVIEW была выпущена в 1986 году для Apple Macintosh, в настоящее существуют версии для UNIX, GNU/Linux, Mac OS и пр., а наиболее развитыми и популярными являются версии для Microsoft Windows.
LabVIEW используется в системах сбора и обработки данных, а также для управления техническими объектами и технологическими процессами. Идеологически LabVIEW очень близка к SCADA-системам, но в отличие от них в большей степени ориентирована на решение задач не столько в области АСУ ТП, сколько в области АСНИ.
Программирование, основанное на потоках данных
Графический язык программирования «G», используемый в LabVIEW, основан на архитектуре потоков данных. Последовательность выполнения операторов в таких языках определяется не порядком их следования (как в императивных языках программирования), а наличием данных на входах этих операторов. Операторы, не связанные по данным, выполняются параллельно в произвольном порядке.
В основе программирования в LabVIEW лежит понятие Виртуальных приборов (Virtual Instruments, VI). На лицевой панели, как и положено, располагаются элементы управления программой – кнопки, графики, выключатели и тому подобное. Блок-схема – это, по сути, и есть сама программа. При написании (а вернее создании, потому что писать приходится не так уж и много) программы используется такое понятие, как «поток данных» (Data Flow). Суть его в том, что все элементы программы (которые представлены графически) связываются между собой связями (проводами, нитками) по которым и происходит передача данных. В общем, описать это довольно сложно, лучше посмотреть на картинку, рис. 3.

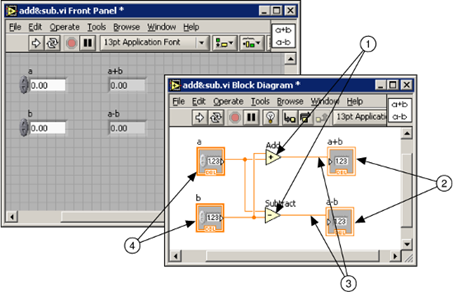

Рис. 3. Простейший прибор.
Цифрами обозначены:
· Точки, элементы программы (Nodes)
· Терминалы индикаторов (Indicator Terminals)
· Связи (Wires)
· Терминалы управляющих элементов (Control Terminals)
Итак, в LabVIEW вы создаете пользовательский интерфейс (лицевую панель), с управляющими элементами и индикаторами. Управляющие элементы – это тумблеры, кнопки, поля ввода и прочие устройства ввода. Индикаторы – это графики, шкалы, лампочки, текстовые поля и тому подобное. После создания пользовательского интерфейса, вы добавляете программный код, который управляет объектами на лицевой панели. Этот код содержится в схеме (block diagram). Этот код чем-то напоминает собой блок-схему, хотя отличий много.
LabVIEW можно использовать для того, чтобы управлять различным оборудованием, таким, как, устройства сбора данных, различные датчики, устройства наблюдения, двигательные устройства (например, шаговые моторы) и тому подобное, а так же GPIB, PXI, VXI, RS-232 b RS-484 устройства. Также в LabVIEW имеются встроенные средства для подключения созданных программ к сети, используя LabVIEW Web Server и различные стандартные протоколы и средства, такие как TCP/IP и ActiveX.
Используя LabVIEW, можно создавать приложения для тестирования и измерений, сбора данных, управления различными внешними устройствами, генерации отчетов. Так же можно создать независимые исполняемые файлы и библиотеки функций, такие как DLL, так как LabVIEW – это полноценный 32-битный компилятор.
Достоинства LabVIEW
· Полноценный язык программирования
· Интуитивно понятный процесс графического программирования
· Широкие возможности сбора, обработки и анализа данных, управления приборами, генерации отчетов и обмена данных через сетевые интерфейсы
· Драйверная поддержка более 2000 приборов
· Возможности интерактивной генерации кода
· Шаблоны приложений, тысячи примеров
· Высокая скорость выполнения откомпилированных программ
· Совместимость с операционными системами Windows2000/NT/XP, Mac OS X, Linux и Solaris.
LabVIEW поддерживает огромный спектр оборудования различных производителей и имеет в своём составе (либо позволяет добавлять к базовому пакету) многочисленные библиотеки компонентов:
· для подключения внешнего оборудования по наиболее распространённым интерфейсам и протоколам (RS-232, GPIB 488, TCP/IP и пр.);
· для удалённого управления ходом эксперимента;
· для управления роботами и системами машинного зрения;
· для генерации и цифровой обработки сигналов;
· для применения разнообразных математических методов обработки данных;
· для визуализации данных и результатов их обработки (включая 3D-модели);
· для моделирования сложных систем;
· для хранения информации в базах данных и генерации отчетов;
· для взаимодействия с другими приложениями в рамках концепции COM/DCOM/OLE и пр.
Вместе с тем LabVIEW – очень простая и интуитивно понятная система. Неискушённый пользователь, не являясь программистом, за сравнительно короткое время (от нескольких минут до нескольких часов) способен создать сложную программу для сбора данных и управления объектами, обладающую красивым и удобным человеко-машинным интерфейсом. Например, средствами LabVIEW можно быстро превратить старый компьютер, снабжённый звуковой картой, в мощную измерительную лабораторию.
Специальный компонент LabVIEW – Application Builder, позволяет выполнять LabVIEW-программы на тех компьютерах, на которых не установлена полная среда разработки.
Широта применения
LabVIEW находит применение в самых разнообразных сферах человеческой деятельности. В соответствии со своим названием он первоначально использовался в исследовательских лабораториях, да и в настоящее время является наиболее популярным программным пакетом как в лабораториях фундаментальной науки (например, LawrenceLivermore, Argonne, Batelle, Sandia, JetPropulsionLaboratory, White Sands и Oak Ridge в США, CERN в Европе), так и в отраслевых промышленных лабораториях. Все более широкое применение LabVIEW находит в образовании, в университетских лабораторных практикумах – особенно по предметам электротехники, механики и физики.
Распространение LabVIEW за пределами лабораторий пошло по всем направлениям: вверх (на борту космических аппаратов), вниз (на подводных лодках) и по горизонтали (от буровых установок в Северном море до промышленных предприятий в Новой Зеландии). В связи с ростом возможностей Internet сфера применения LabVIEW стала расширяться не только в географическом, но и в виртуальном пространстве (cyberspace). Все большее число разработчиков создает виртуальные приборы, допускающие удаленное управление и наблюдение через Internet. Измерительные системы на основе виртуальных приборов отличаются своей многофункциональностью, гибкостью и низкой стоимостью как с точки зрения оборудования, так и с точки зрения затрат времени на разработку.
В настоящее время LabVIEW широко применяется в следующих сферах:
· Автомобильная промышленность
· Телекоммуникации
· Аэрокосмическая промышленность
· Полупроводниковая промышленность
· Разработка и производство электроники
· Управленией технологическими процессами
· Биомедицина
Благодаря своей гибкости и масштабируемости, LabVIEW может использоваться на всех этапах технологического процесса: от моделирования и разработки прототипов продуктов до широкомасштабных производственных испытаний. Применение интегрированной среды LabVIEW для измерения сигналов, обработки результатов и обмена данными повысит производительность всего предприятия.
Расширяющийся мир виртуальных приборов
Пожалуй, лучшим способом объяснить причины столь широкого (можно сказать, лавинообразного) распространения пакета LabVIEW будет обобщение способов его использования. Во всех видах человеческой деятельности существуют области, где не обойтись без определенных видов измерений – очень часто это температурные измерения, например в печах, холодильниках, парниках, технологических помещениях и даже… в кастрюле с супом. Кроме температуры, часто измеряют давление, силу, пространственное смещение, механическое напряжение, рН
и т.д. – список огромный! Сейчас персональные компьютеры проникли практически во все сферы жизнедеятельности. LabVIEW ускоряет внедрение компьютера в измерительные системы – и не только потому, что облегчает проведение измерений, он также дает возможность проанализировать измеренные величины, отобразить их на графиках и в отчетах и при желании опубликовать.
После измерения
и анализа
какой-либо величины следующим логическим шагом часто является управление,
то есть изменение определенных параметров в зависимости от полученных результатов. Например, измерив температуру объекта, можно включить устройство для его охлаждения либо нагрева. И вновь LabVIEW значительно облегчает решение этой задачи: мониторинг
и управление процессами
являются основными функциями этого программного продукта. Управление процессами может быть прямым или осуществляется через специальные программируемые логические контроллеры
(programmable logical controllers – PLC), что принято называть диспетчерским управлением и сбором данных
(supervisory control and data acquisition – SCADA).
Сопутствующие продукты и технологии
BridgeVIEW
– разновидность LabVIEW, позиционируемая как полноценная SCADA-система и предназначенная для работы в составе систем промышленной автоматизации (АСУ ТП). Ввиду отсутствия заметного коммерческого успеха, развитие системы прекращено.
LabVIEW
RT
– технология фирмы NationalInstruments, позволяющая создавать средствами LabVIEW системы жесткого реального времени. Предусматривает взаимодействие LabVIEW-программы, работающей на обычном персональном компьютере, и сверхбыстрого и сверхкомпактного приложения, выполняющегося на микроконтроллере, встроенном в специализированное измерительное оборудование фирмы NationalInstruments.
LabWindows
– продукт фирмы NationalInstruments, реализующий концепцию не графического, а визуального программирования. Лицевая панель виртуального прибора формируется так же, как и в LabVIEW, а алгоритм работы виртуального прибора программируется на языке Си. LabWindows позволяет создавать автономно выполняющиеся EXE-программы.
Версии программного обеспечения
LabVIEW
Base
Package
. Базовый пакет
LabVIEW
.
BasePackage представляет собой минимальную комплектацию LabVIEW. Он используется для создания стандартных приложений сбора, анализа и отображения данных, а также управления приборами.
LabVIEW Full Development System. Полный комплект LabVIEW Full Development.
System лучше всего подходит для осуществления ввода / вывода сигналов, анализа результатов измерений и составления отчетов. Этот комплект содержит все функции базового пакета LabVIEWBasePackage плюс библиотеку анализа, содержащую более 400 математических функций, а также дополнительные средства разработки измерительных систем, событийно-управляемого программирования и дополнительные средства создания пользовательского интерфейса.
LabVIEW Professional Development System. Профессиональный комплект разработчика LabVIEW.
ProfessionalDevelopmentSystem включает все функции комплекта LabVIEWFullDevelopmentSystem, а также дополнительные инструменты для создания сложных приложений командой разработчиков и для пользователей, работающих с большим количеством ВП. Для создания отдельно исполняемых файлов и библиотек DLL в пакет входит программа LabVIEWApplicationBuilder. Управление исходными кодами, комплексные измерительные средства и графическое дифференцирование служат для отладки, оптимизации и контроля качества приложения. В комплект также включены пять лицензий на удаленное управление приложениями с помощью стандартного Интернет браузера.
Дополнительные модули и тулкиты к LabVIEW.
LabVIEW
FPGA
Module
(модуль для программирования ПЛИС)
Создание LabVIEW приложений для ПЛИС, запускаемых на реконфигурируемых системах ввода / вывода сигналов компании NI Высокоскоростное, детерминированное аппаратное исполнение блок-диаграмм с периодом исполнения циклов до 25 нс. Параллельное исполнение нескольких задач.
LabVIEW
Embedded
Development
Module
(модуль для программирования встраиваемых микропроцессоров)
Высокоуровневое графическое программирование. Свыше 400 встроенных функций численного анализа и обработки сигналов. Интерактивные средства отладки приложений. Поддержка OCDI (on-chipdebuginterface). Генерация C кодов для интеграции со средствами разработки приложений производителей микропроцессоров.
LabVIEW
DSP
Module
(программирование сигнальных процессоров
NI
SPEEDY
-33 и
TI
DSK
)
Сотни встроенных функций для работы с сигнальными процессорами. Экспресс ВП для ускорения процесса разработки приложений. Работа с тремя типами сигнальных процессоров. Поддержка цифровых фильтров. Разработка автономных приложений.
LabVIEW
PDA
Module
(модуль для программирования КПК)
Разработка приложений для КПК (PalmOS и MicrosoftPocketPC 2003) с использованием LabVIEW. Поддержка CompactFlash или PCMCIA устройств сбора данных, цифровых мультиметров и устройств CAN. Обмен данными по протоколам Bluetooth, Wi-Fi, IrDA, RS232.
LabVIEW
Vision
Development
Module
(модуль технического зрения)
Измерение расстояний и углов. Высокоуровневые функции машинного зрения и обработки видеоизображений. Обработка черно-белых, цветных и бинарных изображений. Высокоскоростной поиск по шаблону. Потоковая запись на диск с поддержкой формата AVI.
LabVIEW
Datalogging
and
Supervisory
Control
Module
(модуль АСУТП)
Регистрация данных. Встроенные средства безопасности. Обработка тревог и регистрация событий OPC соединения.
Библиотеки и Toolkit для анализа и обработки данных
Digital
Filter
Design
Toolkit
Разработка цифровых фильтров.
LabVIEW
Sound
and
Vibration
Toolkit
Дробный октавный анализ в соответствии со стандартами ANSI и IEC; измерение уровней; весовые коэффициенты A, B, C; калибровка; другие средства анализа виброакустических сигналов.
LabVIEW Order Analysis Toolkit
Порядковый анализ.
LabVIEW
Signal
Processing
Toolset
Современные алгоритмы анализа и выявления характеристик реальных сигналов; компоненты для разработки цифровых фильтров и спектрального анализа высокого разрешения, основанного на моделях.
Modulation
Toolkit
Модуляция и демодуляция аналоговых и цифровых сигналов (амплитудная, частотная, фазовая и т.п.).
Spectral
Measurement
Toolkit
Спектральный анализ сигналов; анализ сигналов в полосе частот.
Vision
and
Processing
Обработка изображений; распознавание образов; распознавание текста; поиск объектов.
Средства профессиональной разработки приложений
LabVIEW
Execution
Trace
Toolkit
Для LabVIEWReal-Time; создание log-файлов работы приложения реального времени; детальная визуализация работы потоков и виртуальных приборов; измерение времени исполнения кода с наносекундной точностью; слежение за выделением и резервированием памяти, наличием конфликтов доступа к ресурсам.
LabVIEW Express VI Development Toolkit
Создание Экспресс ВП.
LabVIEW
State
Diagram
Toolkit
Автоматическое создание кода LabVIEW по диаграмме, определяющей логику работы приложения.
LabVIEW
VI
Analyzer
Toolkit
Улучшение качества кода за счет анализа режимов его работы с последующей генерацией отчета.
Расширение возможностей
LabVIEW
Application
Builder
Создание исполнимых файлов ЕХЕ; создание динамически загружаемых библиотек DLL.
Remote
Panels
Удаленное управление приложениями LabVIEW из окна web-браузера.
LabVIEW
Internet
Development
Toolkit
Разработка интернет приложений; XML, FTP, CGI, SMTP.
Motion
Control
Разработка систем управления двигателями; поддержка шаговых и сервоприводов.
Средства обмена данными с продуктами других производителей
LabVIEW Report Generation Toolkit for Microsoft Office
Простота создания и форматирования отчетов для MicrosoftWord и Excel; простые в использовании ВП и большое количество примеров отчетов.
LabVIEW Database Connectivity Toolset
Взаимодействие с базами данных.
Math Interface Toolkit
LabVIEW и Mathlab®; конвертация ВП LabVIEW в MEX функции Mathlab®.
LabVIEW
Enterprise
Connectivity
Toolset
Взаимодействие LabVIEWc локальными и удаленными базами данных; расширенные Интернет возможности для LabVIEW приложений; SPC средства для приложений мониторинга процессов.
LabVIEW
Simulation
Interface
Toolkit
Быстрое создание прототипов контроллеров и систем полного аппаратно-программного тестирования на базе моделей TheMathWorksSimulink®; просмотр и управление данными в графическом режиме в Simulink с помощью запатентованной технологии LabVIEW.
IVI
Driver
Toolkit
Разработка IVI драйверов для приборов; симуляция приборов.
NI
Industrial
Automation
OPC
Servers
Создание интерфейсов для ПЛК и промышленных сетей Allen-Bradley, Applicom, DeviceNet, Siemens, GEFanuc, Koyo, Mitsubishi, Modbus, Omron, Optomux, PROFIBUS.
Средства моделирования и разработки систем управления
System
Identification
Toolkit
Разработка моделей систем на основе измерения реальных сигналов отклика при внешнем воздействии; интеграция со средствами разработки систем управления и моделирования.
Control
Design
Toolkit
Интерактивная разработка систем управления; разработка моделей в пространстве состояний, с использованием передаточных функций, и на основе задания нулей и полюсов; интеграция с LabVIEWSimulationModule; анализ устойчивости.
Simulation
Module
Разработка моделей динамических систем и контроллеров; внедрение моделей в аппаратные системы управления реального времени; моделирование линейных, нелинейных и дискретных систем; поддержка моделей созданных в TheMathWorks, Inc. Simulink®.
LabVIEW
Simulation
Interface
Toolkit
Быстрое создание прототипов контроллеров и систем полного аппаратно-программного тестирования на базе моделей TheMathWorksSimulink®; просмотр и управление данными в графическом режиме в Simulink с помощью запатентованной технологии LabVIEW.
LabVIEW
State
Diagram
Toolkit
Автоматическое создание кода LabVIEW по диаграмме, определяющей логику работы приложения.
LabVIEW
PID
Control
Toolset
ПИД регулирование; разработка систем управления на основе нечеткой логики.
1. Н.А. Виноградова, Я.И. Листратов, Е.В. Свиридов. «
Разработка прикладного программного обеспечения в среде LabVIEW». Учебное пособие – М.: Издательство МЭИ, 2005.
2. http://www.automationlabs.ru/
3. http://digital.ni.com/
4. http://www.labview.ru/
5. http://ru.wikipedia.org/
|
